ORIGINÁLNE POKYNY V ANGLI

ČTINE

Táto príru

čka predstavuje dôležitý pomocný dokument pre kvalifikovaný personál; v žiadnom prípade však nikdy nemôže slúžiť ako náhrada

samotného personálu.

Ďakujeme, že ste si zakúpili tento chiller

PRED INŠTALÁCIOU A UVEDENÍM DO PREVÁDZKY SI
POZORNE PREČÍTAJTE TÚTO PRÍRUČKU.
NESPRÁVNA INŠTALÁCIA MOŽE ZAPRÍČINIŤ ZÁSAHY
ELEKTRICKÝM PRÚDOM, SKRATY, POŽIAR ALEBO INÉ
ŠKODY NA PRÍSTROJI A ZRANENIE OSOB.
ZARIADENIE MUSÍ BYT NAINŠTALOVANÉ KVALIFIKOVANÝM
PRACOVNÍKOM/TECHNIKOM.
UVEDENIE ZARIADENIA DO PREVÁDZKY MOŽU VYKONAŤ
IBA SKÚSENÍ A OPRÁVNENÍ PROFESIONÁLNI PRACOVNÍCI.
VŠETKY ÚKONY SA MUSIA VYKONÁVAŤ V SÚLADE S
MIESTNYMI PREDPISMI A NORMAMI.

INŠTALÁCIA ZARIADENIA A JEHO UVEDENIA DO
PREVÁDZKY JE PRÍSNE ZAKÁZANÁ V PRÍPADE, ŽE
VŠETKY POKYNY V TEJTO PRÍRUČKE NIE SÚ
ZROZUMITEĽNÉ.

V PRÍPADE POCHYBNOSTÍ, PRE ĎALŠIE INFORMÁCIE A
RADY KONTAKTUJTE KONCESIONÁRA VÝROBCU.

Popis

Zriadenie,  ktor

é  ste  si  kúpili,  je  tepelné  čerpadlo,  ktoré  slúži  na

chladenie/ohrev  vody  (alebo  zmesi  glykolu  a  vody)  v  rámci  obmedzení
opísaných  nižšie.  Prevádzka  zariadenia  je  založená  na  kompresii,
kondenzácii  a  vyparovaní  výparov  podľa  reverzného  Carnotovho  cyklu.
Hlavné komponenty sú:
-

Špirálový kompresor, ktorý slúži na zvýšenie tlaku výparov chladiacej
kvapaliny z tlaku pri vyparovaní na kondenzačný tlak.

-

Výparník,  kde  sa  chladiaca  kvapalina  s  nízkym  tlakom  odparuje  s
cieľom  ochladzovať  vodu.  V  „režime  chladenia“,  a  kde  chladiaca
kvapalina kondenzuje na ohrev vody v „režime ohrevu“.

-

Špirála,  kde  výpary  pod  vysokým  tlakom  kondenzujú,  pričom
odvádzajú  teplo  odobrané  z  ochladenej  vody  do  atmosféry
prostredníctvom  vzduchom  chladeného  tepelného  výmenníka.  V
režime chladenia a v režime ohrevu sa chladiaca kvapalina s nízkym
tlakom  odparuje,  pričom  odoberá  teplo  z  okolitého  prostredia  s
nízkou teplotou.

-

Expanzný ventil, ktorý umožňuje zníženie tlaku kondenzovanej
kvapaliny z kondenzačného tlaku na tlak odparovania.

Všeobecné informácie

Všetky zariadenia sú dodávané s

elektrickými schémami

,

certifikovanými výkresmi,

identifikačným štítkom;

 a

DOC

(Prehlásení o zhode)

;

v tejto dokumentácii sú uvedené všetky

technické údaje zakúpeného zariadenia a

SÚ NEODDELITEĽNOU A PODSTATNOU ČASŤOU TEJTO
PRÍRUČKY

V  prípade  nezhody  medzi  touto  príručkou  a  dokumentáciou  prístroja  sú
smerodajné údaje, uvedené na samotnom prístroji. V prípade pochybností
kontaktujte koncesionára výrobcu.
Účelom tejto  príručky  je  poskytnúť  pomoc kvalifikovanému  inštalatérovi  a
pracovníkovi, aby bola zaistená správna inštalácia , uvedenie do prevádzky
a údržba zariadenia, bez ohrozenia osôb, zvierat a/alebo predmetov.

Dodanie zariadenia

Po dodaní zariadenia na miesto inštalácie je potrebné ho skontrolovať, aby
sa

zistili  eventuálne  škody.  Je  potrebné  prezrieť  a  skontrolovať  všetky

komponenty, vymenované v dodacom liste.
Ak je zariadenie poškodené, neodstraňujte poškodený materiál a okamžite
nahláste škodu prepravnej spoločnosti, aby zariadenie preskúmala.
Okamžite  škodu  nahláste  koncesionárovi  výrobcu,  pošlite  mu  podľa
možnosti snímky, ktoré môžu byť užitočné pri zisťovaní zodpovednosti.
Škoda  sa  nesmie  odstrániť,  dokiaľ  nebola  vykonaná  kontrola  zo  strany
predstaviteľa prepravnej spoločnosti.
Pred inštaláciou zariadenia sa uistite, že model a elektrické napätie
uvedené na štítku je správne. Výrobca nezodpovedá za eventuálne škody
vzniknuté po prijatí zariadenia.

Operačné limity

Uskladnenie

Podmienky prostredia musia zodpovedať nasledujúcim limitom:
Minimálna teplota prostredia

:

-20°C

Maximálna teplota prostredia

:

+43°C

Maximálna relatívna vlhkosť

:

95% bez kondenzácie

Skladovanie  pri  nižšej  teplote  ako  je  minimálna  teplota  môže  poškodiť
komponenty zariadenia, zatiaľ čo pri vyššej teplote ako je maximálna môže
spô

sobiť  otvorenie  bezpečnostných  ventilov.  Skladovanie  v  prostredí  s

kondenzáciou môže poškodiť elektrické komponenty.

Fungovanie

Prevádzka mimo uvedených limitov môže zariadenie poškodiť.
V prípade pochybností kontaktujte koncesionára výrobcu.

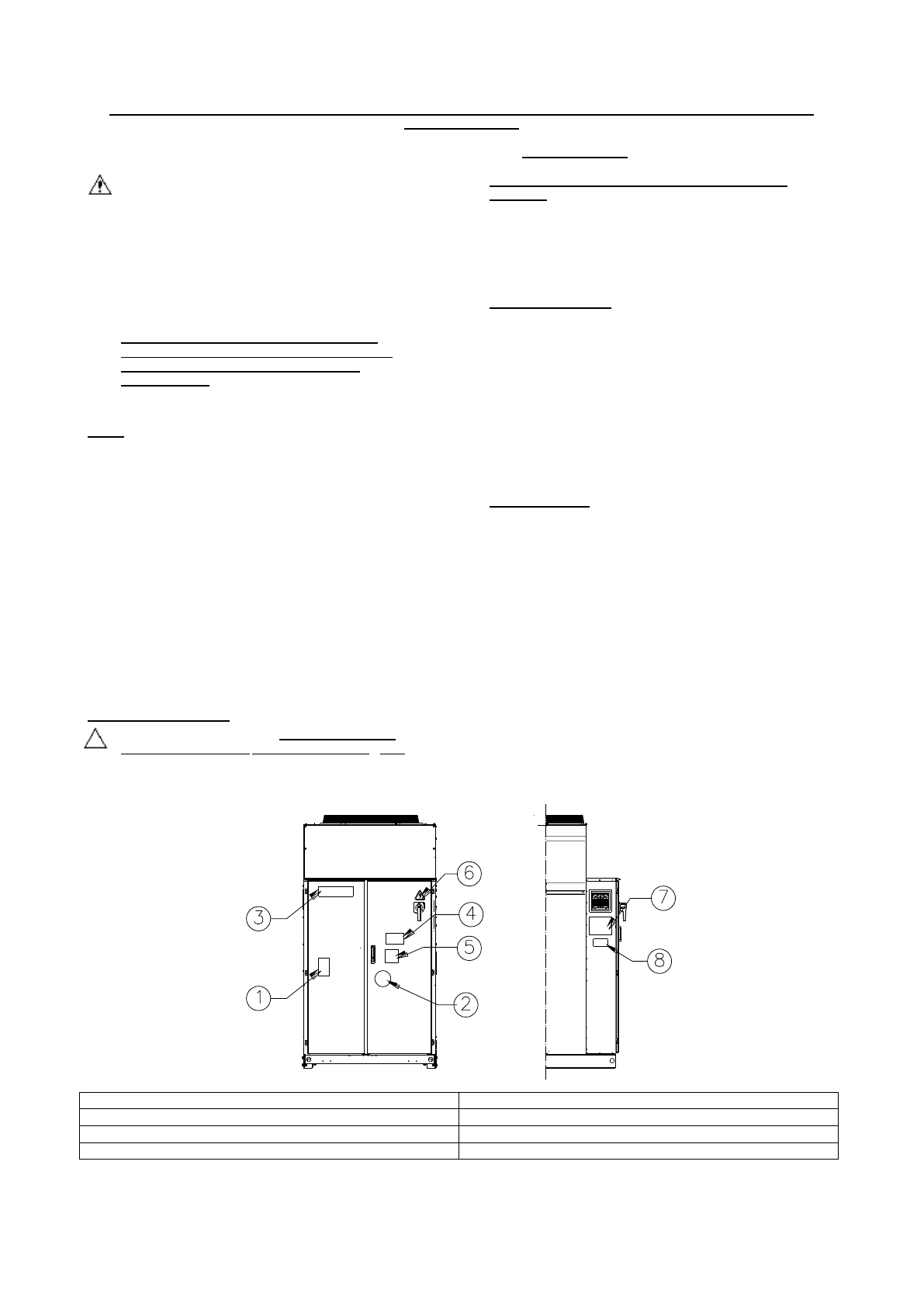

Obrázok 17 -

Popis štítkov aplikovaných na elektrickom paneli

Identifikácia štítku

1

– Symbol nehorľavého plynu

5

– Upozornenie o utiahnutí káblov

2

– Typ plynu

6

– Symbol elektrického nebezpečenstva

3

–

Logo výrobcu

7

– Pokyny na zdvíhanie

4

– Upozornenie o nebezpečnom napätí

8

– Údaje identifikačného štítku zariadenia
