EREDETI ANGOL NYELVŰ UTASÍTÁSOK

Ezen kézikönyv fontos segítséget jelent a szakemberek számára, ám nem helyettesítheti a szakember jelenlétét.

Köszönjük, hogy termékünket választotta

A BERENDEZÉS BESZERELÉSE ÉS HASZNÁLATÁNAK
MEGKEZDÉSE ELŐTT OLVASSA EL FIGYELMESEN A JELEN
ÚTMUTATÓT.
A NEM MEGFELELŐ BESZERELÉS ÁRAMÜTÉST,
RÖVIDZÁRLATOT, SZIVÁRGÁST, TÜZET VAGY MÁS
KÁROKAT ILLETVE SZEMÉLYI SÉRÜLÉSEKET OKOZHAT.
A BERENDEZÉST CSAK SZAKEMBER/TECHNIKUS
SZERELHETI BE.
A BERENDEZÉS BEINDÍTÁSÁT CSAK MEGFELELŐ
SZAKÉRTELEMMEL ÉS ENGEDÉLLYEL RENDELKEZŐ
SZEMÉLYEK VÉGEZHETIK.
A MŰVELETEKET A HELYI TÖRVÉNYEKNEK ÉS
SZABÁLYOZÁSOKNAK MEGFELELŐEN KELL ELVÉGEZNI.

AMENNYIBEN A JELEN ÚTMUTATÓ BÁRMELY RÉSZE NEM
LENNE EGYÉRTELMŰ A BERENDEZÉS BESZERELÉSE ÉS
BEINDÍTÁSA SZIGORÚAN TILOS.

KÉRDÉSEK ESETÉN ILL. TANÁCSOKÉRT ÉS
INFORMÁCIÓKÉRT FODULJON A GYÁRTÓ
KÉPVISELŐJÉHEZ.

Leírás

Az ön által vásárolt "hőszivattyú" egy olyan berendezés, amelyet víz (vagy
víz  és  glikol)  hűtésére/fűtésére  terveztek  az  alábbi  üzemi  tartományokon
belül.  A  berendezés  működése  a  fordított  Carnot  cikluson  (kompresszió,
kondenzáció és a gőz elpárolgása) alapul. A legfontosabb alkotóelemek:
-

Csavarkompresszor a hűtő gőz nyomásának növelésére a párolgási
nyomásról a kondenzációs nyomásra.

-

Párologtató, ahol az alacsony nyomású hűtőfolyadék elpárolog, hogy
hűtési üzemmódban hűtse a vizet, és ahol a hűtőközeg lecsapódik,
hogy fűtési üzemmódban melegítse a vizet.

-

Tekercs,  ahol  a  nagy  nyomású  gáz  kondenzálódik,  és  egy
léghűtéses hőcserélő segítségével leadja a légkörbe a lehűtött vízből
eltávolított hőt. Hűtési és fűtési üzemmódban az alacsony nyomású
hűtőközeg  elpárolog,  melynek  során  hőt  von  el  az  alacsony
hőmérsékletű környezetből.

-

Szabályozószelep, amely lehetővé teszi a kondenzált folyadék
nyomásának csökkentését a kondenzációs nyomásról a párolgási
nyomásra.

Álatános információk

 Minden berendezést

kapcsolási rajzokkal

,

hitelesített rajzokkal,

azonosító címkével;

 és

megfelelőségi nyilatkozattal

szállítunk;

ezek tartalmazzák az ön által vásárolt berendezés minden műszaki
adatát

EZEKET AZ ÚTMUTATÓ ALAPVETŐ ÉS SZERVES RÉSZEKÉNT
KELL KEZELNI

Amennyiben  az  útmutatóban  szereplő  és  a  berendezés  dokumentumai
által  tartalmazott  adatok  között  eltérések  lennének,  a  berendezés
dokumentumaiban  szereplő  adatok  az  irányadóak.  Ha  kérdése  merülne
fel, forduljon a gyártó képviselőjéhez.
A  je

len  útmutató  célja,  hogy  a  berendezést  beszerelő  szakember  és  a

berendezés kezelője biztosíthassák a berendezés megfelelő beszerelését,
üzembehelyezését  és  karbantartását  anélül,  hogy  károkat  okozna
tárgyakban, háziállatokban vagy személyi sérüléseket okozna.

A berendezés átvétele

Amikor  a  berendezés  eléri  a  beszerelés  helyét,  vizsgálja  át,  hogy  nem
szenvedett-

e  sérüléseket  a  szállítás  során.  Az  átvételi  jegyzőkönyvben

szereplő összes alkatrészt ellenőrizze.
Ha  a  berendezésen  sérülések  láthatók,  ne  távolítsa  el  a  sérült  alkatrészt,
hanem közölje a fuvarozóval a kárt, és kérje az alkatrész átvizsgálását.
A kárról haladéktalanul értesítse a gyártó képviselőjét, és lehetőség szerint
mellékeljen fényképeket is, amelyek segítségével tisztázható a felelősség
kérdése.
A kárt ne javítsa ki, amíg a szállítást végző cég képviselője nem ellenőrizte
a berendezést.
A berendezés beszerelése előtt ellenőrizze, hogy modell és a címkén
jelzett feszültségérték megfelelőek. A berendezés átvételét követően az
esetleges károké

rt a gyártó nem vonható felelősségre.

Üzemi tartomány

Tárolás

A környezeti értékeknek az alábbi tartományokon belül kell maradniuk:
Minimum külső hőmérséklet

:

-20°C

Maximum külső hőmérséklet

:

+43°C

Relatív páratartalom

:

95% lecsapódás nélkül

Ha  a  berend

ezét  a  fentinél  alacsonyabb  hőmérsékleten  tárolja  az  egyes

részek  sérülhetnek.  Ha  a  hőmérséklet  meghaladja  a  fenti  határértéket,
kinyílhatnak  a  biztonsági  szelepek.  Az  olyan  környezetben,  ahol  nagy  a
páralecsapódás mértéke, az elektromos részek sérülhetnek.

Működés

A  üzemeltetési  tartományon  kívű  eső  működtetés  károsíthatja  a
berendezést.
Ha kérdése merülne fel, forduljon a gyártó képviselőjéhez.

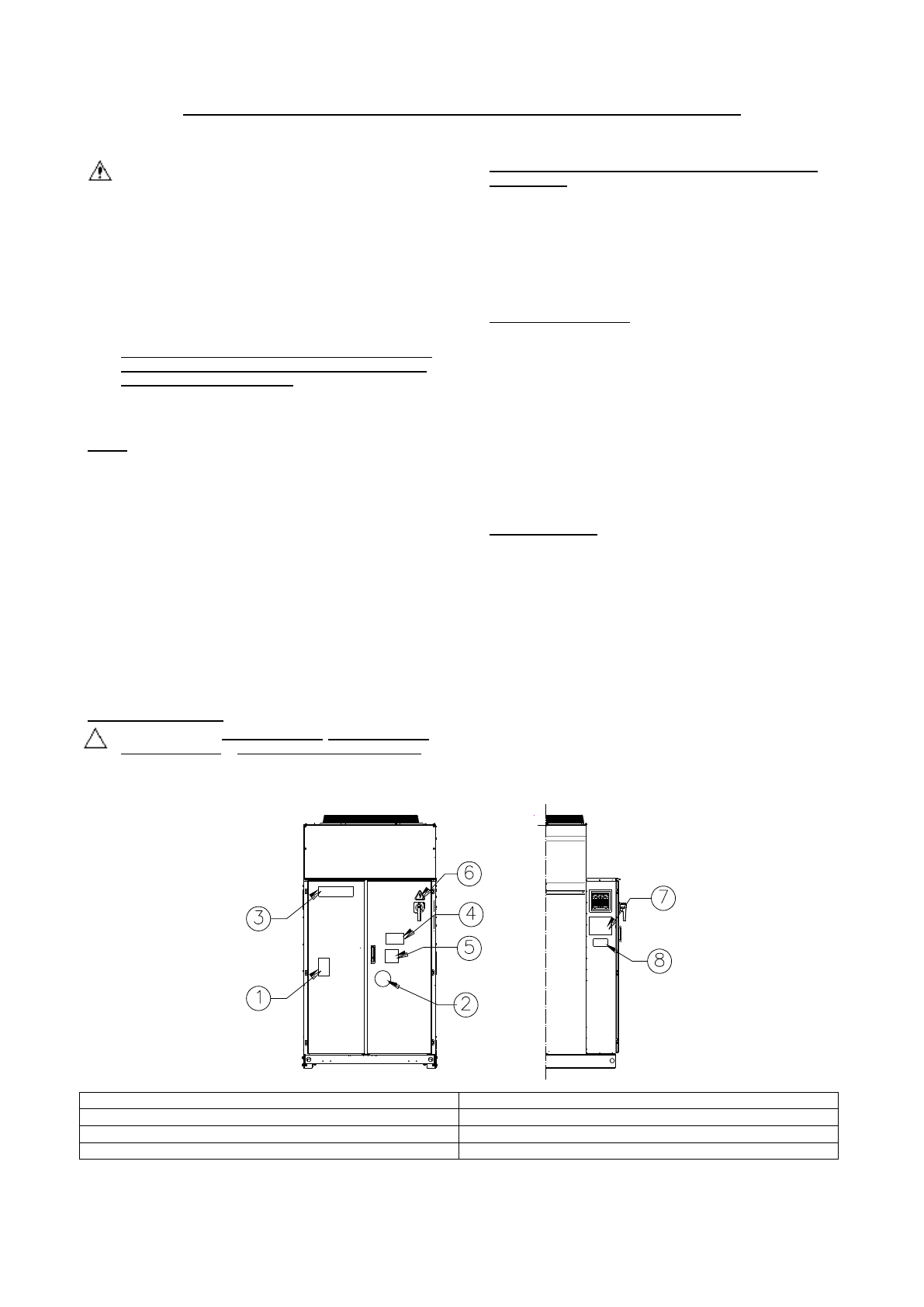

Ábra 1 - Az elektromos burokaltokra elhelyezett címkék értelmezése

A címke értelmezése

1

– Nem gyűlékony gáz jele

5

– Figyelem vezeték befogás

2

– Gáz típusa

6

– Áramütés veszélye jel

3

– A gyártó logója

7

– Utasítások a berendezés felemeléséhez

4

– Figyelem veszélyes feszültség

8

– A berendezés adatait tartalmazó tábla
