INSTRUCTIONS ORIGINALES EN ANGLAIS

Ce manuel constitue un document de support important pour le personnel qualifié, mais ne peut toutefois pas remplacer le personnel lui-même.

Merci d'avoir choisi ce chiller

LIRE ATTENTIVEMENT LE PRESENT MANUEL AVANT DE
PROCEDER A L'INSTALLATION ET A LA MISE EN MARCHE
DE L'UNITE. UNE INSTALLATION IMPROPRE PEUT CAUSER
DES DECHARGES ELECTRIQUES, DES COURTS-CIRCUITS,
DES FUITES, DES INCENDIES ET D'AUTRES DOMMAGES A
L'APPAREIL OU LESIONS AUX PERSONNES.
L'UNITE

DOIT

ETRE

INSTALLEE

PAR

UN

OPERATEUR/TECHNICIEN PROFESSIONNEL.
LA  MISE  EN  MARCHE  DE  L'UNITE  DOIT  ETRE  EFFECTUEE
PAR DES PROFESSIONNELS AUTORISES ET PREPARES.
TOUTES  LES  ACTIVITES  DOIVENT  ETRE  EFFECTUEES
CONFORMEMENT  AUX  LEGISLATIONS  ET  AUX  NORMES
LOCALES EN VIGUEUR.

L'INSTALLATION  ET  LA  MISE  EN  MARCHE  DE  L'UNITE
SONT  ABSOLUMENT  INTERDITES  SI  TOUTES  LES
INSTRUCTIONS CONTENUES DANS LE PRESENT MANUEL
NE SONT PAS CLAIRES.

EN CAS DE DOUTE, POUR TOUTE INFORMATION OU
CONSEIL, CONTACTER LE REPRESENTANT DU
FABRICANT.

Description

L'unité  acquise  est  une  pompe  à  chaleur,  un  appareil  conçu  pour
refroidir/chauffer  l'eau  (ou  un  mélange  eau-glycol)  dans  le  respect  des
limites  décrite  ci-après.  Le  fonctionnement  de  l'unité  est  basé  sur  la
compression, la condensation et l'évaporation de la vapeur, selon le cycle
de Carnot inversé. Ses principaux composants sont les suivants:
-

Compresseur  à  spirale  pour  augmenter  la  pression  de  la  vapeur
réfrigérante, de la pression d'évaporation à celle de condensation.

-

Évaporateur, où le liquide réfrigérant à basse pression s'évapore pour
refroidir  l'eau  dans  le  « Mode  de  refroidissement ».  En  « Mode
Chauffage », l'agent réfrigérant se condense en chauffant l'eau.

-

Bobine,  où  la  vapeur  à  haute  pression  se  condense  en  éliminant
dans  l'atmosphère  la  chaleur  retirée  à  l'eau  refroidie,  grâce  à  un
échangeur  de  chaleur  refroidi  par  air  dans  le  mode  de
refroidissement.  Dans  le  mode  de  chauffage,  l'agent  réfrigérant  à
basse  pression  évapore  en  prenant  la  chaleur  de  la  température
ambiante basse.

-

Détendeur, qui permet de réduire la pression du liquide condensé, de
la pression de condensation à celle d'évaporation.

Informations générales

 Toutes les unités sont livrées avec

schémas électriques

,

dessins certifiés,

plaque signalétique;

 et

Déclarartion de

conformité (DOC)

; ces documents comportent les données

techniques de l'unité acquise et

DOIVENT ETRE CONSIDERES COMME PARTIE INTEGRANTE ET
ESSENTIELLE DE CE MANUEL

En  cas  d'incohérence  entre  le  présent  manuel  et  les  documents  de
l'appareil, se référer aux documents situés sur la machine. En cas de doute,
contacter le représentant du fabricant.
L'objet  du  présent  manuel  est  de  faire  en  sorte  que  l'installateur  et
l'opérateur  garantissent  un  fonctionnement,  une  mise  en  service  et  un
entretien corrects de l'unité, sans créer de risques pour les personnes, les
animaux et/ou les objets.

Réception de l'unité

L'unité doit être inspectée pour détecter tout dommage éventuel dès son
arrivée sur le site d'installation définitif. Tous les composants décrits sur le
bon de livrison doivent être inspectés et contrôlés.
Si l'unité est endommagée, ne pas enlever le matériel endommagé et
communiquer immédiatement ce dommage à la compagnie de transport
en lui demandant d'inspecter l'unité.
Communiquer immédiatement le dommage au représentant du fabricant,
en lui envoyant si possible des photos pouvant être utiles pour déterminer
les responsabilités.
Le dommage ne doit pas être réparé tant que l'inspection n'a pas été
effectuée par le représentant de la compagnie de transport.
Avant d'installer l'unité, vérifier que le modèle et la tension électrique
indiquée sur la plaque soient corrects. La responsabilité pour d'éventuels
dommages après l'acceptation de l'unité ne pourra être imputée au
fabricant.

Limites de fonctionnement

Stockage

Les conditions ambiantes doivent correspondre aux limites suivantes:
Température ambiante minimum

:

-20°C

Température ambiante maximum

:

+43°C

Humidité relative maximum

:

95% sans condensation

Le  stockage  à  une  température  inférieure  au  minimum  indiqué  peut
endommager les composants et le stockage à une température supérieure
au  maximum  peut  provoquer  l'ouverture  des  soupapes  de  sécurité.  Le
stockage  dans  une  atmosphère  de  condensation  peut  endommager  les
composants électriques.

Fonctionnement

Le fonctionnement hors des limites indiquées peut endommager l'unité.
En cas de doute, contacter le représentant du fabricant.

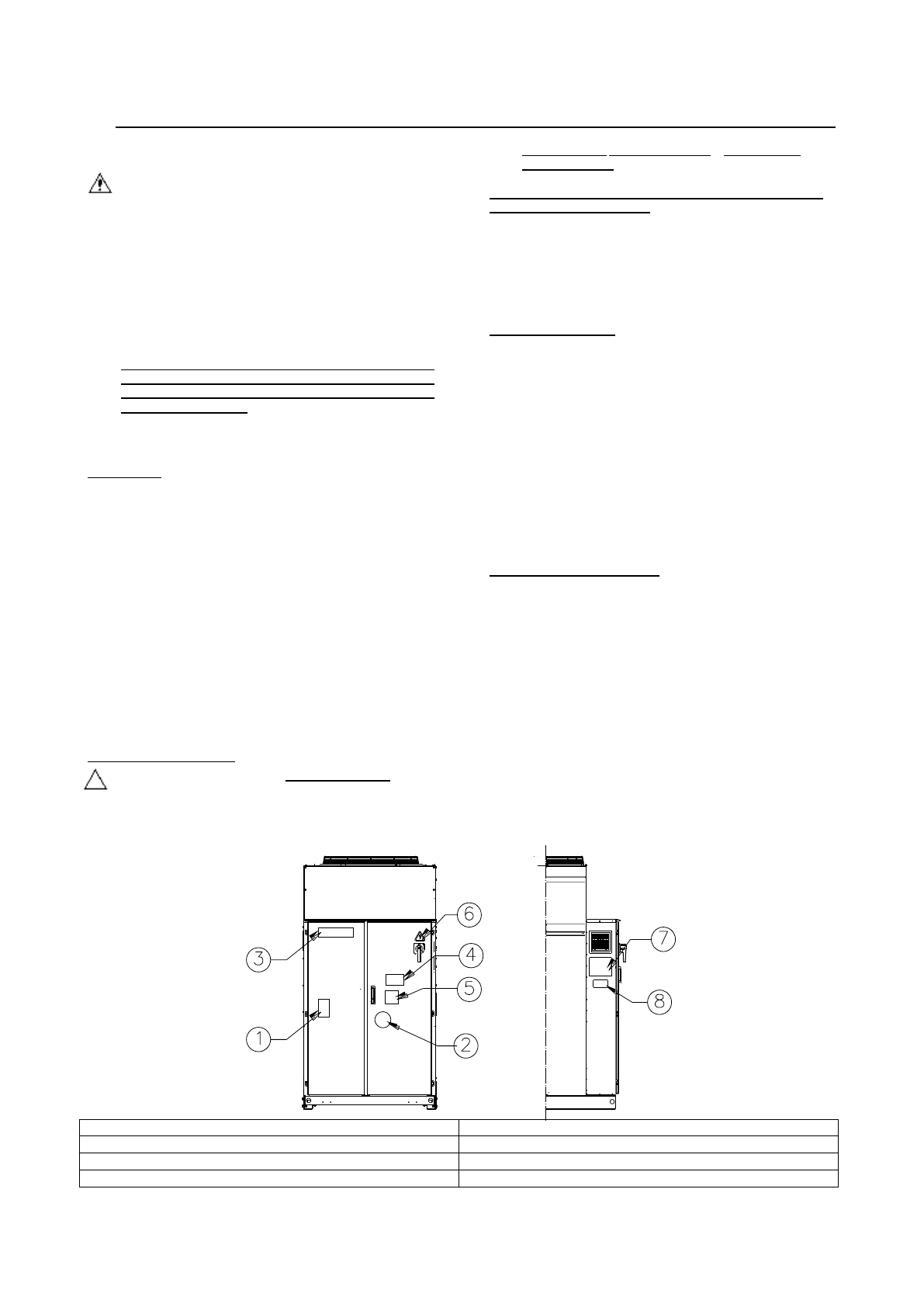

Figure 3 - Description des étiquettes appliquées sur le tableau électrique

Identification de l'étiquette

1

– Symbole du gaz non inflammable

5

– Avertissement serrage des câbles

2

– Type de gaz

6

– Symbole indiquant un danger électrique

3

– Logo du fabricant

7

– Instructions de levage

4

– Avertissement tension dangereuse

8

– Données de la plaque signalétique de l'unité
