INSTRUCCIONES ORIGINALES EN INGLÉS

Este manual representa un documento de soporte importante para el personal cualificado, sin embargo, nunca podrá sustituir a dicho personal.

Gracias por comprar este equipo frigorífico

LEA ATENTAMENTE ESTE MANUAL ANTES DE INSTALAR Y
ENCENDER LA UNIDAD.
UNA

INSTALACIÓN

INAPROPIADA

PUEDE

CAUSAR

DESCARGAS  ELÉCTRICAS,  CORTOCIRCUITOS,  PÉRDIDAS,
INCENDIO U OTROS DAÑOS AL EQUIPO Y LESIONES A LAS
PERSONAS.
LA  UNIDAD  LA  DEBE  INSTALAR  UN  OPERARIO/TÉCNICO
PROFESIONAL.
LA  UNIDAD  LA  DEBE  PONER  EN  MARCHA  PERSONAL
PROFESIONAL AUTORIZADO Y PREPARADO.
TODAS

LAS

ACTIVIDADES

SE

DEBEN

REALIZAR

RESPETANDO LAS LEYES Y NORMATIVAS LOCALES.

SE  PROHÍBE  ABSOLUTAMENTE  INSTALAR  Y  PONER  EN
MARCHA  LA  UNIDAD  SI  LAS  INSTRUCCIONES  QUE
CONTIENE ESTE MANUAL NO SON CLARAS.

PARA CUALQUIER TIPO DE DUDA, INFORMACIÓN Y
RECOMENDACIONES CONTACTE AL REPRESENTANTE DEL
PRODUCTOR.

Descripción

La unidad que ha comprado es una bomba de calor, una máquina pensada
para  enfriar/calentar  el  agua  (o  una  mezcla  de  agua  y  glicol)  dentro  de  los
límites descritos a continuación. El funcionamiento de la unidad se basa en la
compresión, condensación y evaporación del vapor, según el ciclo de Carnot
inverso. Los principales componentes son:
-

Compresor de tornillo para aumentar la presión del vapor refrigerante
de la presión de evaporación a la de condensación.

-

Evaporador,  donde  el  refrigerante  líquido  a  baja  presión  se  evapora
enfriando  el  agua,  en  "Modo  de  refrigeración",  y  en  "Modo  de
calentamiento",  donde  el  refrigerante  se  condensa  para  calentar  el
agua.

-

Bobina, donde el vapor de la presión alta se condensa liberando en el
ambiente  el  calor  eliminado  del  agua  enfriada,  gracias  a  un
intercambiador de calor enfriado por aire, en Modo de refrigeración; en
Modo  de  calentamiento,  el  refrigerante  a  baja  presión  se  evapora
tomando calor del ambiente a baja temperatura.

-

Válvula de expansión que permite reducir la presión del líquido
condensado de la presión de condensación a la de evaporación.

Informaciones generales

Todas las unidades se entregan con

esquemas eléctricos

,

dibujos

certificados,

placas de identificación,

 y

DOC (Declaración de

conformidad)

; estos documentos muestran todos los datos técnicos

de la unidad que se ha comprado y

SE  DEBEN  CONSIDERAR  PARTE  ESENCIAL  DE  ESTE
MANUAL

En  caso  de  discrepancia  entre  este  manual  y  los  documentos  del  equipo,
consulte los documentos que se entregan con la máquina. En caso de duda
contacte al representante del productor.
El objetivo de este manual es lograr que el instalador y el operario cualificado
garanticen  una  instalación,  una  puesta  en  servicio  y  un  mantenimiento
correctos  de  la  unidad,  sin  provocar  riesgos  para  personas,  animales  o
cosas.

Recepción de la unidad

En cuanto la unidad llegue al lugar final de instalación se la debe inspeccionar
para identificar posibles daños. Se deben controlar e inspeccionar todos los
componentes descritos en el albarán de entrega.
Si  la  unidad  está  dañada,  no  quite  el  material  dañado  y  comunique
inmediatamente  el  daño  a  la  compañía  de  transportes  pidiéndole  que
inspeccione la misma.
Comunique  inmediatamente  el  daño  al  representante  del  productor,
enviando, si es posible, algunas fotos que puedan ser útiles para identificar las
responsabilidades.
El daño no se debe reparar hasta que el representante de la compañía de
transportes realice la inspección.
Antes de instalar la unidad controle que el modelo y la tensión eléctrica
indicada en la placa sean correctos. El productor se exime de toda
responsabilidad por posibles daños después de la aceptación de la unidad.

Límites operativos

Almacenamiento

Las condiciones ambientales deben estar dentro de los límites siguientes:
Temperatura ambiente mínima

:

-20°C

Temperatura ambiente máxima

:

+43°C

Humedad relativa máxima

:

95% sin condensación

El almacenamiento a una temperatura inferior a la mínima puede dañar los
componentes, mientras que el almacenamiento a una temperatura superior a
la  máxima  puede  hacer  que  se  abran  las  válvulas  de  seguridad.  El
almacenamiento  en  una  atmósfera  de  condensación  puede  dañar  los
componentes eléctricos.

Funcionamiento

El funcionamiento fuera de los límites indicados puede dañar la unidad.
En caso de duda contacte al representante del productor.

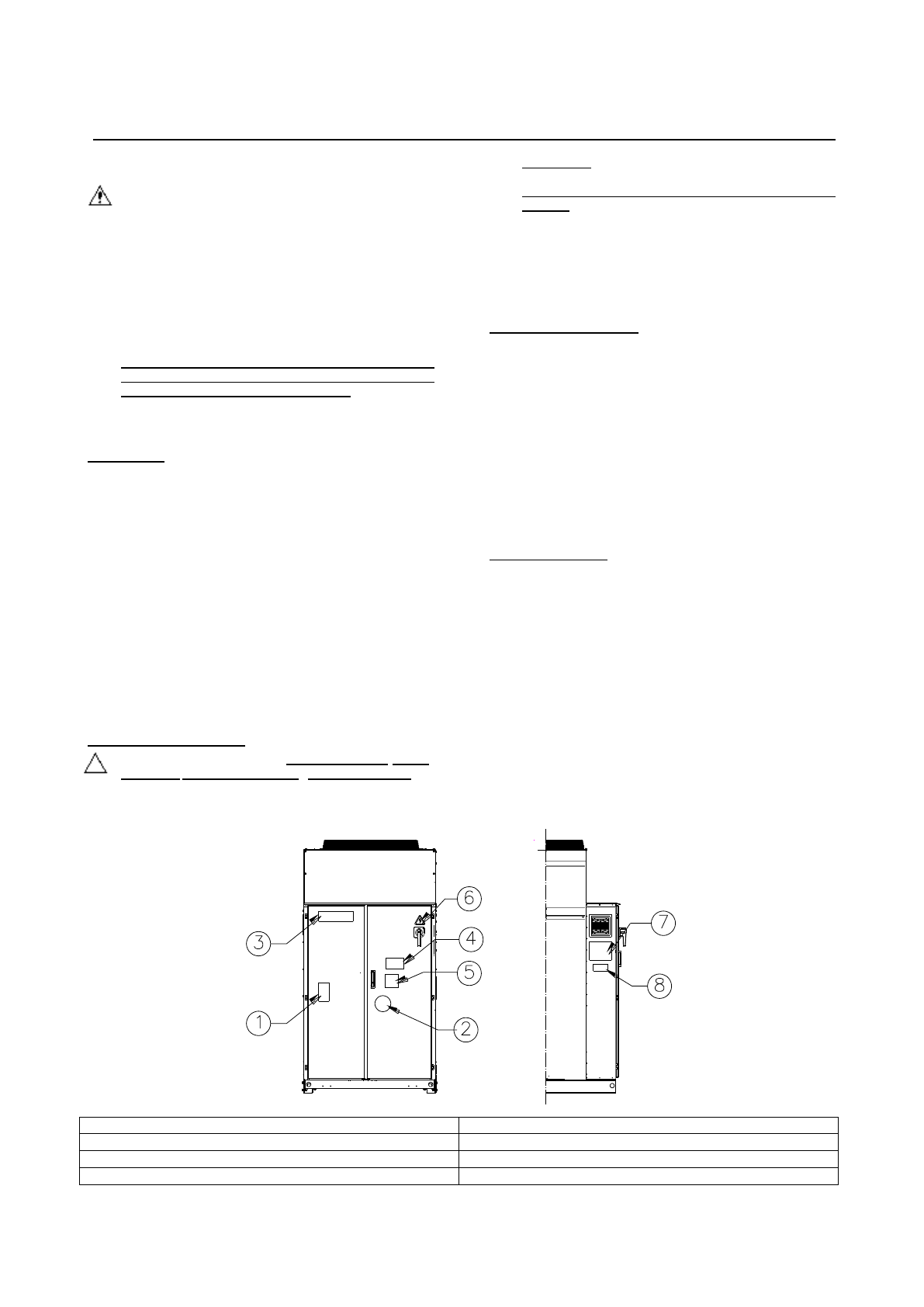

Figura 7 - Descripción de las etiquetas aplicadas al panel eléctrico

Identificación de la etiqueta

1

– Símbolo del gas no inflamable

5

– Advertencia apriete de los cables

2

– Tipo de gas

6

– Símbolo de peligro eléctrico

3

– Logotipo del productor

7

– Instrucciones de elevación

4

–

Advertencia tensión peligrosa

8

– Datos de la placa de identificación de la unidad
