ALKUPERÄISET ENGLANNINKIELISET OHJEET

Tämä käyttöohje on tärkeä ammattitaitoista henkilöstöä tukeva dokumentaatio, joka ei kuitenkaan koskaan voi korvata itse henkilökuntaa.

Kiitämme sinua tämän chillerin hankinnasta

LUE TÄMÄ KÄYTTÖOHJE HUOLELLISESTI LÄPI ENNEN
KUIN RYHDYT YKSIKÖN ASENNUKSEEN JA
KÄYNNISTYKSEEN.
VÄÄRIN TEHTY ASENNUS VOI AIHEUTTAA SÄHKÖISKUJA,
OIKOSULKUJA, MENETYKSIÄ, TULIPALON TAI MUITA
LAITTEISTOLLE KOITUVIA VAHINKOJA TAI
HENKILÖVAHINKOJA.
YKSIKÖN SAA ASENTAA AMMATTITAITOINEN
KÄYTTÄJÄ/TEKNIKKO.
YKSIKÖN SAA KÄYNNISTÄÄ VALTUUTETUT JA PÄTEVÄT
AMMATTILAISET.
KAIKKI TOIMENPITEET ON SUORITETTAVA PAIKALLISTEN
LAKIEN JA MÄÄRÄYSTEN MUKAISESTI.

YKSIKÖN ASENNUS JA KÄYNNISTYS ON EHDOTTOMASTI
KIELLETTY ELLEI KAIKKI TÄMÄN OHJEKIRJAN OHJEET
OLE SELVIÄ.

JOS EPÄILYKSIÄ SYNTYY, OTA YHTEYTTÄ VALMISTAJAN
EDUSTAJAAN TIETOJA JA NEUVOJA VARTEN.

Kuvaus

Hankkimasi  yksikkö  on  lämpöpumppu,  veden  (tai  glykolivesiseoksen)
jäähdytykseen  suunniteltu  kone  seuraavassa  annettujen  rajoitusten
sisällä. Yksikön toiminta perustuu höyryn puristukseen, jäähdytykseen ja
haihdutukseen käänteisen Carnot -prosessin mukaisesti. Pääosat ovat:
-

Ruuvikompressori  jäähdyttävän  höyrypaineen  nostamiseksi
haihdutuspaineesta jäähdytyspaineeseen.

-

Höyrystin,  jossa  matalapaineinen  nestemäinen  jäähdytysaine
haihtuu  veden  jäähdyttämiseksi.  "Jäähdytystilassa",  jossa
kylmäaine lauhtuu veden lämmittämiseksi "lämmitystilassa

”.

-

Kela, jossa korkeapaineinen höyry tiivistyy poistamalla ilmakehään
jäähdytetystä  vedestä  poistetun  lämmön  ilmajäähdytteisen
lämmönvaihtimen  ansiosta.  Jäähdytystilassa,  lämmitystilassa
matalapaineinen  kylmäaine  höyrystyy  ottaen  lämpöä  ympäristön
alhaisesta lämpötilasta.

-

Paisuntaventtiili, jonka avulla tiivistetyn nesteen painetta voidaan
pienentää tiivistetystä paineesta jäähdytyspaineeseen.

Yleistietoja

All Kaikki yksiköt toimitetaan

sähkökaavioilla

,

sertifioiduilla

piirroksilla,

arvokilvellä

 ja

vaatimuksenmukaisuusvakuutuksella

 varustettuna; nämä

asiakirjat sisältävät kaikki hankittuun yksikköön kuuluvat tekniset
tiedot ja

NIITÄ ON PIDETTÄVÄ TÄMÄN OHJEKIRJAN
OLENNAISENA JA OLEELLISENA OSANA

Mikäli  tämän  ohjekirjan  ja  laitteistoon  kuuluvan  dokumentaation  välillä
ilmenee ristiriitaisuuksia, viittaa koneessa olevaan dokumentaatioon. Jos
epäilyksiä ilmenee, ota yhteyttä valmistajan edustajaan.
Tämän ohjekirjan tarkoituksena on antaa asentajalle ja ammattitaitoiselle
käyttäjälle  valmiudet  yksikön  oikeaan  asennukseen,  käyttöönottoon  ja
huoltoon vaarantamatta henkilöitä, eläimiä ja/tai esineitä.

Yksikön vastaanottaminen

Tarkasta  yksikkö  vahinkojen  varalta  heti  kun  se  toimitetaan  lopulliseen
asennuspaikkaan.  Kaikki  rahtikirjassa  kuvatut  osat  on  tutkittava  ja
tarkastettava.
Jos yksikössä ilmenee vahinkoja, älä poista vahingoittunutta materiaalia
ja  ilmoita  vahingosta  välittömästi  huolintaliikkeelle  ja  pyydä  heitä
tarkastamaan yksikkö.
Tiedota  vahingosta  välittömästi  valmistajan  edustajalle  lähettämällä
mahdollisesti

valokuvia,

jotka

voivat

olla

hyödyksi

vastuun

kartoittamisessa.
Vahinkoa  ei  saa  korjata  ennen  kuin  huolintaliikkeen  edustaja  on
tarkastanut osan.
Ennen yksikön asentamista tarkista, että malli ja arvokilvessä osoitettu
sähköjännite ovat oikeita. Vastuu yksikön hyväksynnän jälkeen
syntyneistä vahingoista ei kuulu valmistajalle.

Käyttörajoitukset

Varastointi

Käyttöolosuhteiden on oltava seuraavien lukemien sisällä:
Ympäristön minimilämpötila

:

-20°C

Ympäristön maksimilämpötila

:

+43°C

Maksimi suhteellinen kosteus

:

95% ilman lauhdevettä

Minimilämpötilan  alapuolella  suoritettu  varastointi  voi  vahingoittaa  osia
kun  taas  varastointi  yli  maksimilämpötilan  voi  saada  turvaventtiilit
korkeintaan  auki.  Varastointi  ympäristössä  jossa  on  lauhdevettä  voi
vahingoittaa sähköosia.

Käyttö

Osoitettujen  rajojen  ulkopuolella  tapahtuva  käyttö  voi  vahingoittaa
yksikköä.
Jos et ole varma asiasta, ota yhteyttä valmistajan edustajaan.

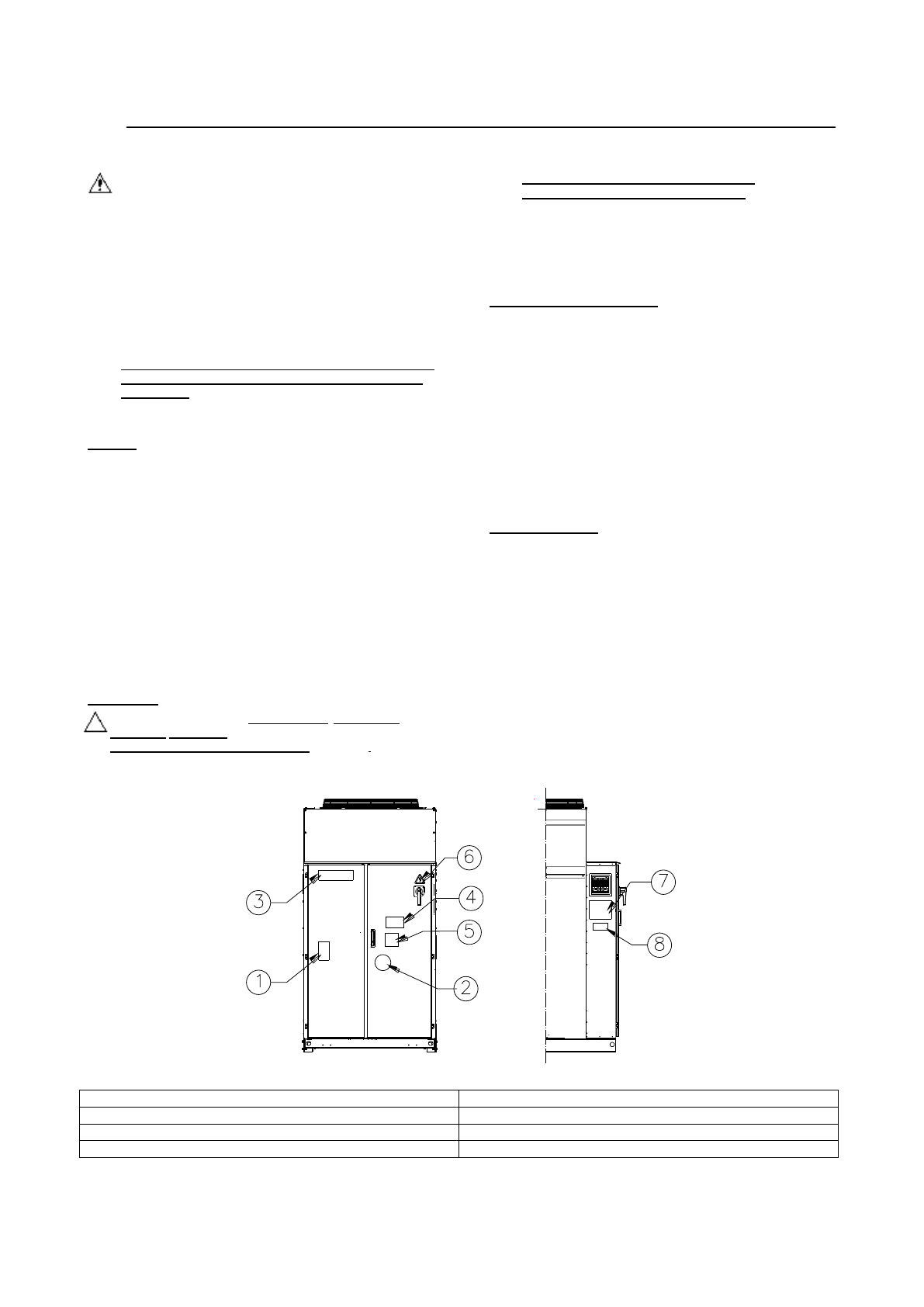

Kuva 1 - Sähköpaneeliin kiinnitettyjen tarrojen kuvaus

Tarran tunnistus

1

– Palamattoman kaasun symboli

5

– Kaapeleiden kiristyksen varoitus

2

– Kaasun tyyppi

6

– Sähköiskun vaaran symboli

3

– Valmistajan merkki

7

– Nosto-ohjeet

4

– Vaarallisen jännitteen symboli

8

– Yksikön tunnistuskilven tiedot
