ORIGINAL VEILEDNING PÅ ENGELSK

Denne veiledningen er et viktig støttedokument laget for kvalifisert personell, men kan ikke på noen som helst måte erstatte følgende personell.

Takk for at du valgte vår chiller

LES NØYE GJENNOM DENNE VEILEDNINGEN FØR
ENHETEN INSTALLERES OG ANVENDES.
EN  UEGNET  INSTALLASJON  KAN  FØRE  TIL  ELEKTRISKE
STØT, KORTSLUTNING, LEKKASJE, BRANN ELLER ANDRE
SKADER PÅ UTSTYRET, SAMT PERSONLIGE SKADER.
ENHETEN

MÅ

INSTALLERES

AV

EN

FAGLÆRT

OPERATØR/TEKNIKER.
ENHETENS OPPSTART MÅ UTFØRES AV EN AUTORISERT
OG OPPLÆRT INGENIØR.
ALLE  INNGREP  MÅ  UTFØRES  I  OVERENSSTEMMELSE
MED LOKALE LOVER OG REGELVERK.

DET ER STRENGT FORBUDT Å INSTALLERE OG Å SETTE
ENHETEN I DRIFT HVIS IKKE ALLE INSTRUKSJONER SOM
ER OPPFØRT I DENNE VEILEDNINGEN ER KLARE.

TA KONTAKT MED PRODUSENTENS SELGER HVIS DU ER
I TVIL OG HAR BEHOV FOR RÅD OG INFORMASJON.

Beskrivelse

Enheten du har kjøpt er en varmepumpe, en maskin som er laget for å
kjøle  ned  eller  varme  opp  vann  (eller  en  blanding  av  vann  og  glykol)
innenfor de grenser som er beskrevet i veiledningen. Enhetens funksjon
baserer  seg  på  dampkompresjon,  kondensasjon  og  evaporasjon  etter
en omvendt carnotprosess. Hoveddelene er som følger:
-

Skruekompressor

for

å

øke

kjøledampens

trykk

fra

evaporasjonstrykk til kondensasjonstrykk.

-

Evaporator,  hvor  lavtrykkskjølevæsken  fordamper  og  på  denne
måten kjøler ned  vannet. I  «kjølemodus»  og  der  kjølemediet skal
varme vannet i «varmemodus».

-

Kondensator,  hvor  høytrykksdampen  kondenseres  og  slipper
varmen  fjernet  fra  det  nedkjølte  vannet  ut  i  atmosfæren,  takket
være  en  luftkjølt  varmeveksler.  I  kjølemodus  og  varmemodus
fordamper kjølemediet under lavt trykk fra omgivelsesluften.

-

Ekspansjonsventil som gjør det mulig å redusere den flytende
kondensens trykk fra kondenstrykk til fordampningstrykk.

Generell informasjon

 Alle enheter leveres sammen med

koplingsskjema, godkjente

tegninger, navneplate

; og

DOC (Samsvarserklæring

); disse

dokumentene inneholder alle tekniske data for enheten du har
kjøpt og

MÅ

BETRAKTES

SOM

EN

INTEGRERENDE

OG

VESENTLIG DEL AV DENNE VEILEDNINGEN

Hvis  det forekommer  ulikheter mellom  denne  veiledningen  og  utstyrets
dokumenter,  vennligst  referer  til  dokumentene  på  selve  maskinen.  Ta
kontakt med produsentens selger hvis du er i tvil.
Denne  veiledningen  er  laget  for  at  installatøren  og  den  kvalifiserte
operatøren skal kunne utføre en riktig installasjon, drift og vedlikehold av
enheten, uten fare for personer, dyr og/eller gjenstander.

Når man mottar enheten

Enheten må inspiseres for å kontrollere om det finnes eventuelle skader
med en gang den ankommer installasjonstedet. Alle bestanddeler som
beskrives i fraktbrevet må inspiseres og kontrolleres.
Hvis enheten skulle bli skadet må man ikke fjerne det ødelagte
materialet, men øyeblikkelig rapportere skaden til transportbyrået og be
dem inspisere enheten.
Send  øyeblikkelig  en  rapport  om  skaden  til  produsentens  selger.
Eventuelle bilder av skaden vil være nyttige for å finne frem til ansvarlige.
Skaden må ikke repareres før transportbyråets representant har inspisert
enheten.
Før  man  installerer  enheten  må  man  kontrollere  at  modellen  og  den
elektriske spenningen tilsvarer dem som er oppført på merkeplaten.
Produsenten kan ikke holdes ansvarlig for eventuelle skader som
oppdages etter at enheten er godtatt.

Belastningskapasitet

Lagring

Miljøvilbetingelsene må være innenfor følgende grenser:
Laveste lufttemperatur

:

-20°C

Høyeste lufttemperatur

:

+43°C

Maksimal relativ fuktighet

:

95% uten kondens

Lagring på steder med en temperatur på mindre enn laveste grense, kan
forårsake  skader  på  bestanddeler.  Lagring  ved  høyere  temperatur  en
den maksimale, kan føre til at sikkerhetsventilene åpner seg. Lagring på
steder  med  en  kondensaktig  atmosfære  kan  skade  elektroniske
bestanddeler.

Drift

Drift utover nevnte grenser kan skade enheten.
Ta kontakt med produsentens selger hvis du er i tvil.

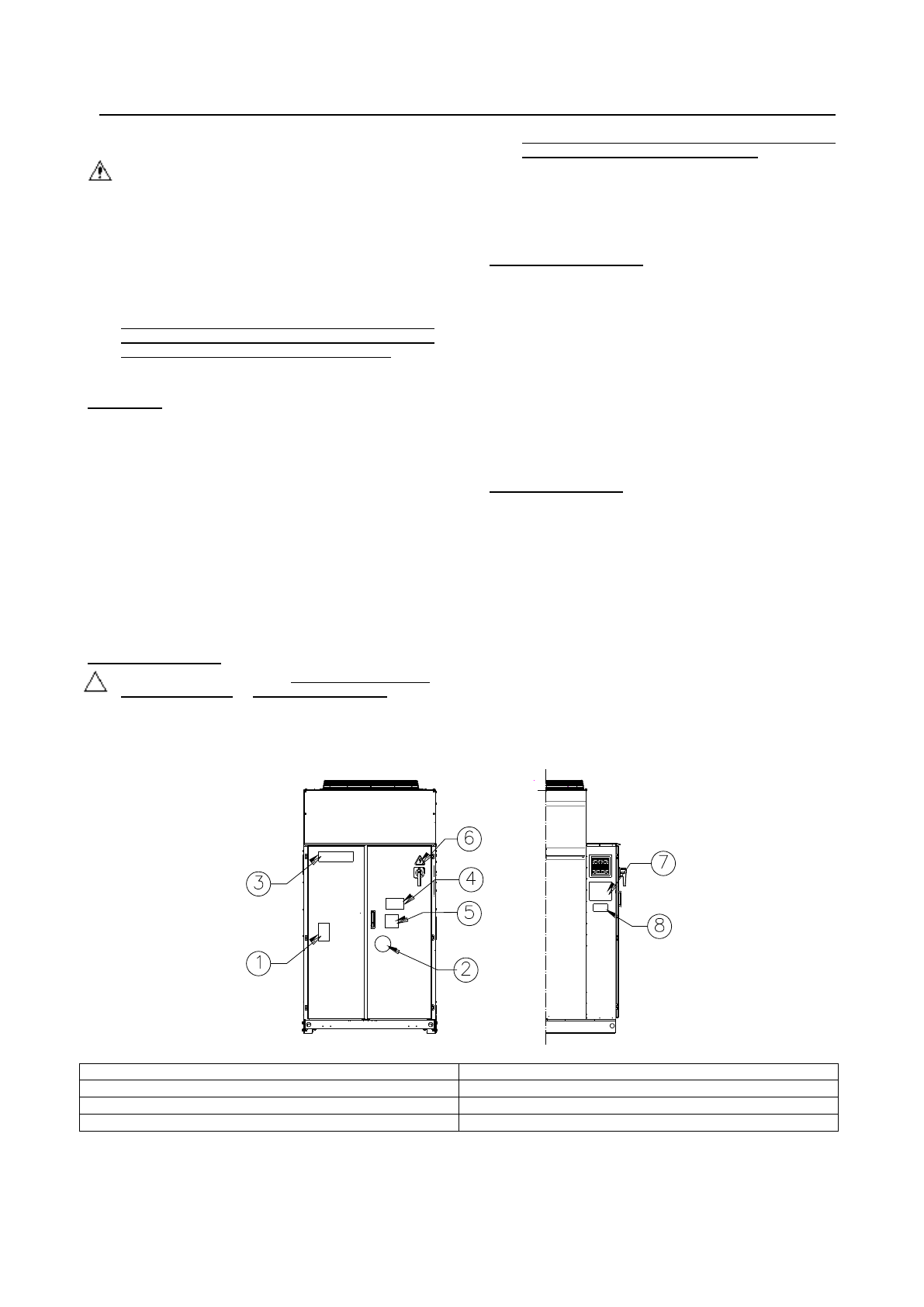

Figur 1 - Beskrivelse av etiketter som er festet på det elektriske pa

Identifisering av etikett

1

– Symbol for ikke-brennbar gass

5

– Advarsel om stramming av kabler

2

– Type gass

6

– Symbol for elektrisk fare

3

– Produsentens logo

7

– Løfteinstruksjoner

4

– Advarsel om farlig spenning

8

– Data for enhetens navneplate
