D-EIMAC01109-14EU - 198/208

NAVODILA V ANGLE

ŠKEM IZVIRNIKU

T Ta priro

čnik je pomemben podporni dokument za usposobljeno osebje, vseeno pa ne more nikoli nadomestiti samega

osebja.

Zahvaljujemo se vam za nakup tega hladilnega agregata

PRED NAMEŠČANJEM IN ZAGONOM NAPRAVE
POZORNO PREBERITE TA PRIROČNIK.
NEPRAVILNA NAMESTITEV IMA LAHKO ZA
POSLEDICO ELEKTRIČNI UDAR, PUŠČANJE, POŽAR
ALI DRUGE POŠKODBE NAPRAVE ALI LJUDI.
ENOTO MORA NAMESTITI STROKOVNO
USPOSOBLJENI DELAVEC/TEHNIK.
ZA ZAGON ENOTE MORAJO POSKRBETI
POOBLAŠČENE IN STROKOVNO USPOSOBLJENE
OSEBE.
VSE DEJAVNOSTI MORAJO POTEKATI SKLADNO Z
LOKALNIMI ZAKONI IN PREDPISI.

ČE NE BI JASNO RAZUMELI VSEH NAVODIL IZ TEGA
PRIROČNIKA, STA NAMESTITEV IN ZAGON ENOTE
STROGO PREPOVEDANA.

V PRIMERU DVOMOV ALI ŽELJE PO PODROBNEJŠIH
INFORMACIJAH IN NASVETIH SE OBRNITE NA
PROIZVAJALČEVEGA ZASTOPNIKA.

Opis

Enota,  ki  ste  jo  kupili,  je  toplot

na  črpalka  ,  zasnovana  za

hlajenje  /  gretje  vode  (ali  mešanice  vode  in  glikola)  znotraj
omejitev, ki so opisane v nadaljevanju. Delovanje enote temelji
na  stiskanju,  kondenzaciji  in  izhlapevanju  pare  skladno  z
obrnjenim Carnotovim ciklom. Glavni sestavni deli naprave so:
-

Vijačni  kompresor  za  povečanje  tlaka  hladilne  pare  iz
izparilnega v kondenzacijskega.

-

Izparilnik,  kjer  hladilna  tekočina  pod  nizkim  tlakom
izpareva  in  tako  hladi  vodo  v  "načinu  hlajenja",  in  kjer
hladilna  tekočina  kondenzira  in  greje  vodo  v  "načinu
gretja".

-

Tuljava, kjer para pod visokim tlakom kondenzira in tako v
ozračje,  zahvaljujoč  zračno  hlajenemu  toplotnemu
izmenjevalniku,  sprošča  toploto,  odvzeto  ohlajeni  vodi  v
načinu  hlajenja,  v  načinu  gretja  pa  hladilna  tekočina  pod
nizkim  tlakom  izpareva  in  odvzema  toploto  iz  nizke
temperature okolja.

-

Ekspanzijski ventil, ki zmanjšuje tlak kondenzirane
tekočine iz kondenzacijskega v izparilni.

Splošni podatki

Vsem enotam so ob dobavi priložene

električne sheme

,

certificirani načrti,

identifikacijska tablica

 in

izjava o

skladnosti

;

ti dokumenti navajajo vse tehnične podatke o

kupljeni enoti ter

JIH JE TREBA UPOŠTEVATI KOT SESTAVNI IN TEMELJNI
DEL TEGA PRIROČNIKA

V primeru neskladij med tem priročnikom in dokumenti o napravi,
se  sklicujte  na  dokum

ente,  ki  so  priloženi  napravi.  V  primeru

dvomov se posvetujte s proizvajalčevim zastopnikom.
Namen  tega  priročnika  je  inštalaterju  in  usposobljenemu
upravljavcu  zagotoviti  pravilno  delovanje,  zagon  in  vzdrževanje
naprave, brez ogrožanja ljudi, živali in/ali predmetov.

Prejem enote

Čim  enota  dospe  v  kraj  namestitve,  jo  je  treba  pregledati  glede
morebitnih  poškodb.  Vse  sestavne  dele,  opisane  v  dobavnici,  je
treba pregledati in preveriti.
V primeru daje enota poškodovana, poškodovanih delov ne
odstranjujte in

o škodi takoj obvestite prevozno podjetje, ki naj

preveri enoto.
O  škodi  takoj  obvestite  proizvajalčevega  zastopnika  in  če  je
mogoče,  mu  pošljite  fotografije,  ki  lahko  pripomorejo  k  ugotovitvi
odgovornosti.
Poškodb  se  ne  sme  popraviti,  dokler  zastopnik  prevoznega
podjetja ne opravi pregleda.
Pred namestitvijo enote preverite, ali sta model in električna
napetost, navedena na tablici, pravilna. Odgovornosti za
morebitne poškodbe po prejemu enote ni mogoče pripisati
proizvajalcu.

Omejitve delovanja

Skladiščenje

Prostorski pogoji morajo izpolnjevati naslednje zahteve:
Minimalna sobna temperatura:

:

-20 °C

Maksimalna sobna temperatura

:

+43°C

Maksimalna relativna vlažnost

:

95% brez kondenzata

V  primeru  skladiščenja  pri  temperaturah,  nižjih  od  minimalne
navede

ne  vrednosti,  lahko  pride  do  poškodb  sestavnih  delov,

medtem  ko  se  lahko  pri  skladiščenju  pri  temperaturah,  višjih  od
maksimalne, sprožijo varnostni ventili. Pri skladiščenju v ozračju s
kondenzom lahko pride do poškodb električnih komponent.

Delovanje

V primeru delovanja izven navedenih mejnih vrednosti lahko pride
do poškodb enote.
V primeru dvomov se posvetujte s proizvajalčevim zastopnikom.

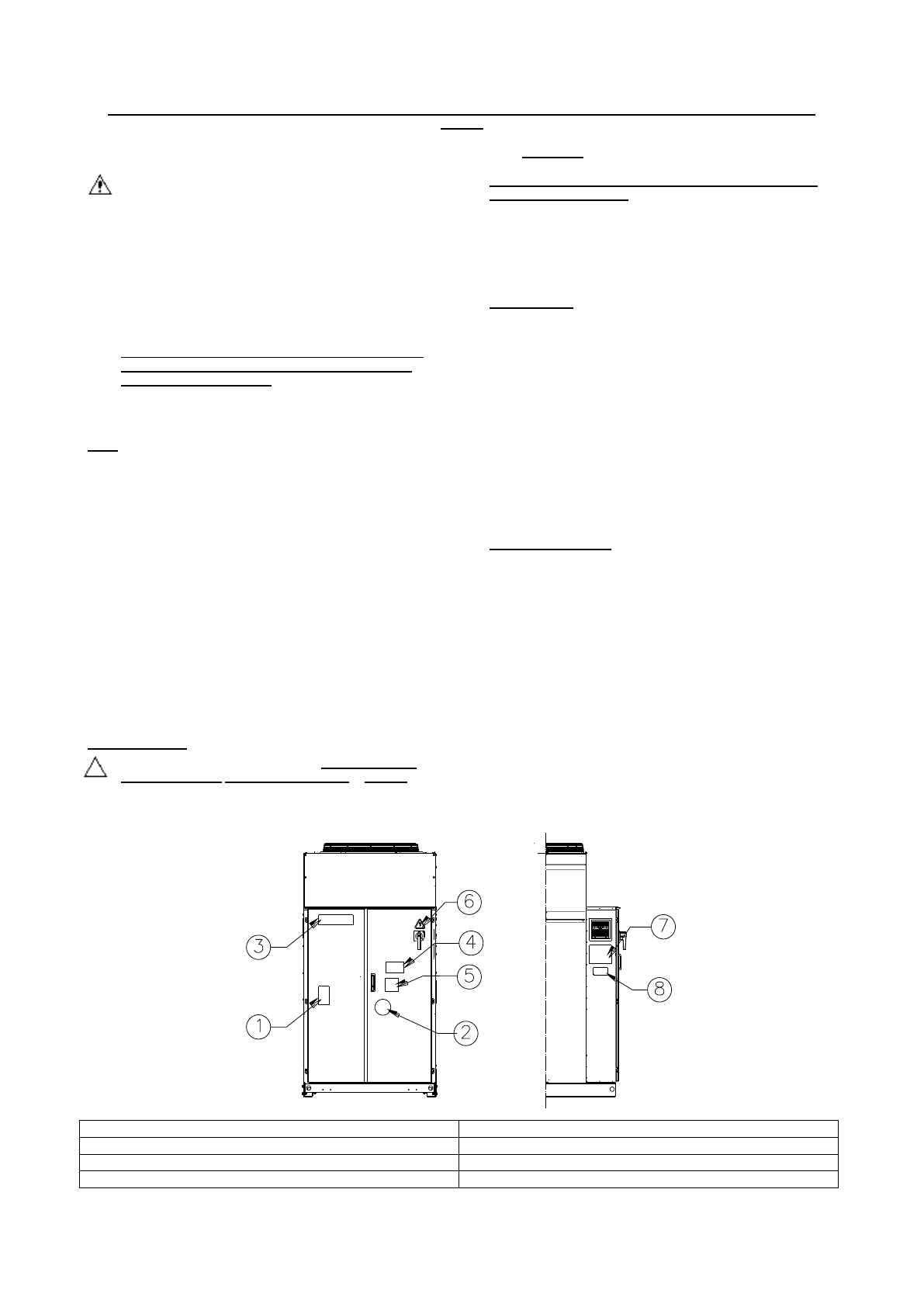

Slika 20 -

Opis nalepk na električni omarici

Identifikacija nalepke

1

– Simbol nevnetljivega plina

5

– Opozorilo glede privitosti vodnikov

2

– Vrsta plina

6

– Nevarna napetost

3

– Logotip proizvajalca

7

– Navodila za dvigovanje

4

– Hazardous Voltage warning

8

– Identifikacijska ploščica enote
