D-EIMAC01109-14EU - 18/208

ORIGINALANLEITUNG IN ENGLISCH

Diese Anleitung ist ein wichtiges Dokument zur Unterstützung des Fachpersonals, dennoch kann es niemals ein Ersatz für das Personal sein.

Vielen Dank für den Kauf dieses Kaltwassersatzes

DIESE ANLEITUNG BITTE VOR DER INSTALLATION UND DER
INBETRIEBNAHME AUFMERKSAM LESEN.
BEI EINER UNSACHGEMÄSSEN INSTALLATION KANN ES ZU
ELEKTRISCHEN SCHLÄGEN, KURZSCHLÜSSEN, LECKAGEN,
BRÄNDEN ODER ANDEREN SCHÄDEN AM GERÄT BZW.
VERLETZUNGEN AN PERSONEN KOMMEN.
DIE EINHEIT MUSS DURCH FACHPERSONAL INSTALLIERT
WERDEN.
DIE INBETRIEBNAHME DER EINHEIT MUSS DURCH
AUTORISIERTES UND GESCHULTES FACHPERSONAL
ERFOLGEN.
SÄMTLICHE ARBEITEN SIND GEMÄSS GESETZ UND ÖRTLICHER
VORSCHRIFTEN AUSZUFÜHREN.

INSTALLATION UND INBETRIEBNAHME DER EINHEIT SIND
STRENGSTENS VERBOTEN, WENN NICHT ALLE IN DER
VORLIEGENDEN ANLEITUNG ENTHALTENEN ANWEISUNGEN
EINDEUTIG SIND.

BITTE BEI ALLEN ZWEIFELSFÄLLEN UND BEI FRAGEN AN DEN
VERTRETER DES HERSTELLERS WENDEN.

Beschreibung

Die erworbene Einheit ist eine Wärmepumpe, d. h. eine Maschine zum Kühlen /
Heizen  von  Wasser  (oder  einer  Wasser-Glykol-Mischung)  in  den  nachstehend
beschriebenen  Grenzen.  Der  Betrieb  der  Einheit  basiert  auf  der  Kompression,
Kondensation  und  Verdampfung  nach  dem  umgekehrten  Carnot-Zyklus.  Die
wichtigsten Komponenten sind:
-

Scrollverdichter  zur  Druckerhöhung  des  Kältemitteldampfes  vom
Verdampfungs- auf den Kondensationsdruck.

-

Verdampfer, in dem das flüssige Kältemittel bei geringem Druck verdampft,
um das Wasser  i

m  „Kühlmodus“  zu  kühlen.  Im  „Heizmodus“  kondensiert

das Kühlmittel, um das Wasser zu erhitzen.

-

Lüfterkonvektor,  in  dem  der  Hochdruckdampf  im  Kühlmodus  kondensiert
und  so  die  dem  gekühlten  Wasser  entzogene  Wärme  mithilfe  eines
luftgekühlten  Wärmetauschers  in  die  Atmosphäre  abführt.  Im  Heizmodus
verdampft das flüssige Kältemittel bei geringem Druck und nimmt Wärme
von der Niedrigtemperatur-Umgebung auff.

-

Expansionsventil, mit dem der Druck der kondensierten Flüssigkeit vom
Kondensations- auf den Verdampfungsdruck vermindert wird.

Allgemeine Informationen

 Alle Einheiten werden mit

Schaltplänen

,

geprüften Zeichnungen

,

Typenschild

 und

DOC (Konformitätserklärung)

 ausgeliefert; diese

Unterlagen zeigen alle technischen Daten der erworbenen Einheit und

GELTEN ALS FESTER UND WESENTLICHER BESTANDTEIL
DIESER ANLEITUNG

Bei Unstimmigkeiten zwischen der vorliegenden Anleitung und den Unterlagen des
Geräts gelten stets die Unterlagen am Gerät. In Zweifelsfällen bitte an den Vertreter
des Herstellers wenden.
Zweck der  vorliegenden  Anleitung ist  es,  dem  Installateur  und dem qualifizierten
Techniker alle für die korrekte Installation, Inbetriebnahme und Wartung der Einheit
erforderlichen  Informationen  an  die  Hand  zu  geben,  ohne  dass  Gefahren  für
Personen, Tiere oder Sachen entstehen.

Empfang der Einheit

Sobald  die  Einheit  am  Installationsort  eintrifft,  ist  sie  auf  Beschädigungen  zu
untersuchen. Alle im Lieferschein genannten Komponenten müssen inspiziert und
kontrolliert werden.
Für den Fall, dass die Einheit beschädigt sein sollte, darf das beschädigte Material
nicht entfernt  werden, sondern der Schaden ist unverzüglich der  Speditionsfirma
anzuzeigen und diese ist zur Inspektion der Einheit aufzufordern.
Teilen Sie den Schaden unverzüglich dem Vertreter des Herstellers mit und senden
Sie wenn möglich Fotos mit ein, die bei der Ermittlung der Verantwortlichen nützlich
sein können.
Der Schaden darf nicht repariert werden, bevor die Inspektion durch den Vertreter
der Speditionsfirma erfolgt ist.
Vor dem Installieren der Einheit ist zu prüfen, ob das Modell und die auf dem
Typenschild angegebene Spannung korrekt sind. Nach der Annahme der Einheit
kann der Hersteller nicht mehr für bestehende Schäden haftbar gemacht werden.

Betriebsgrenzen

Lagerung

Die Umgebungsbedingungen müssen in folgenden Grenzen liegen:
Minimale Umgebungstemperatur

:

-20°C

Maximale Umgebungstemperatur

:

+43°C

Maximale relative Luftfeuchtigkeit

:

95% ohne Kondensation

Die  Lagerung  bei  einer  niedrigeren  als  der  minimalen  Temperatur  kann  zur
Beschädigung der Komponenten führen, bei Lagerung oberhalb der maximalen
Temperatur  können  sich  die  Sicherheitsventile  öffnen.  Bei  Lagerung  in  einer
Atmosphäre  mit  Kondenswasserbildung  können  die  elektrischen  Bauteile
beschädigt werden.

Betrieb

Bei Betrieb außerhalb der genannten Grenzen kann die Einheit beschädigt werden.
In Zweifelsfällen bitte an den Vertreter des Herstellers wenden.

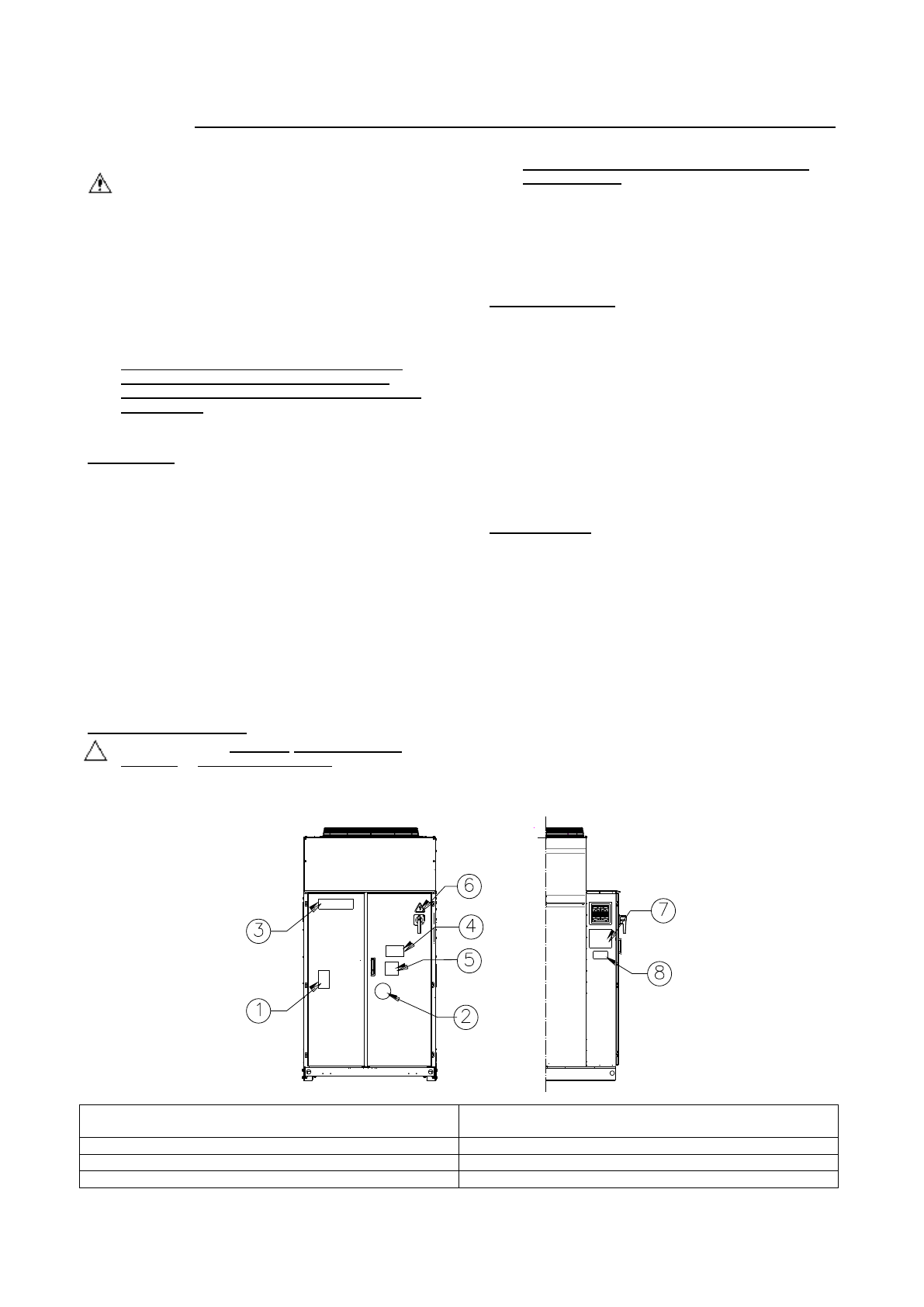

Abbildung 1 - Am Schaltschrank angebrachte Klebeschilder

Angabe des Klebeschilds

1

– Symbol des nicht entzündlichen Gases

5

–

Hinweis, dass der feste Sitz der Kabel kontrolliert

werden muss

2

– Gas type

6

– Symbol für Stromschlaggefahr

3

– Logo des Herstellers

7

– Anweisungen zum Anheben

4

– Warnung vor gefährlicher Spannung

8

– Typenschilddaten der Einheit
