D-EIMAC01109-14EU - 128/208

ORGINALNA INSTRUKCJA W JĘZYKU ANGIELSKIM

Niniejsza instrukcja stanowi ważny dokument pomocniczy dla wykwalifikowanego personelu, mimo to nie może nigdy zastąpić takiego personelu.

Dziękujemy za zakupienie naszego agregatu chłodniczego

PRZED PRZYSTĄPIENIEM DO MONTAŻU I URUCHOMIENIA
JEDNOSTKI NALEŻY DOKŁADNIE PRZECZYTAĆ NINIEJSZĄ
INSTRUKCJĘ OBSŁUGI.
NIEPRAWIDŁOWY  MONTAŻ  MOŻE  DOPROWADZIĆ  DO
PORAŻENIA PRĄDEM, KRÓTKICH SPIĘĆ, WYCIEKÓW, POŻARU
LUB  INNYCH  SZKÓD  NA  SPRZĘCIE  LUB  OBRAŻEŃ  NA
OSOBACH.
JEDNOSTKA

MUSI

BYĆ

ZAMONTOWANA

PRZEZ

DOŚWIADCZONEGO OPERATORA/TECHNIKA.
URUCHOMIENIE  JEDNOSTKI  MUSI

BYĆ  WYKONANE  PRZEZ

AUTORYZOWANYCH

I

DOŚWIADCZONYCH

PROFESJONALISTÓW.
WSZYSTKIE CZYNNOŚCI MUSZĄ BYĆ WYKONANE ZGODNIE Z
OBOWIĄZUJĄCYMI LOKALNYMI PRZEPISAMI.

MONTAŻ I URUCHOMIENIE JEDNOSTKI JEST KATEGORYCZNIE
ZABRONIONE W PRZYPADKU, GDY WSKAZÓWKI ZAWARTE W
N

INIEJSZEJ INSTRUKCJI NIE SĄ ZROZUMIAŁE.

W RAZIE WĄTPLIWOŚCI, NALEŻY SIĘ ZWRÓCIĆ DO
PRZEDSTAWICIELA PRODUCENTA PO INFORMACJE I
WYJAŚNIENIA.

Opis

Zakupiona

jednostka

to

„Pompa

ciepła”

zaprojektowana

do

chłodzenia/podgrzewania  wody  (lub  mieszaniny  wody  i  glikolu)  w  zakresie
opisanych poniżej ograniczeń. Funkcjonowanie jednostki bazuje się na sprężaniu,
kondensacji  i  odparowywaniu  pary,  zgodnie  z  odwracalnym  cyklem  Carnota.
Główne elementy to:
-

Sprężarka śrubowa do zwiększenia ciśnienia pary czynnika chłodniczego z
ciśnienia parowania do ciśnienia skraplania.

-

Parownik, w którym płynny czynnik chłodniczy o niskim ciśnieniu odparowuje
ochładzając wodę. W „Trybie Chłodzenia” i w „Trybie Ogrzewania”, gdzie
czynnik chłodzący skrapla się do podgrzewania wody.

-

Skraplac

z, w którym para o wysokim ciśnieniu skrapla się odprowadzając do

atmosfery ciepło usunięte z ochłodzonej wody dzięki wymiennikowi ciepła
chłodzonemu powietrzem. W trybie chłodzenia i w trybie ogrzewania niskie
ciśnienie  czynnika  chłodzącego  odparowuje,  pobierając  ciepło  z  niskiej
temperatury otoczenia.

-

Zawór rozprężny, który umożliwia zmniejszenie ciśnienia sprężonego płynu
z ciśnienia skraplania do ciśnienia parowania.

Ogólne informacje

 A

Wszystkie jednostki są dostarczane ze

schematami elektrycznymi

,

certyfikowanymi rysunkami,

tabliczką identyfikacyjną;

 i

DOC

(Deklaracja zgodności)

;

te dokumenty przedstawiają dane techniczne

zakupionej jednostki i

MUSZĄ BYĆ UWAŻANE ZA INTEGRALNĄ I NIEZBĘDNĄ CZĘŚĆ
NINIEJSZEJ INSTRUKCJI

W przypadku niezgodności z niniejszą instrukcją i dokumentacją sprzętu, odnieść
się  do  dokumentów  znajdujących  się  na  maszynie.  W  razie  wątpliwości
skontaktować się z przedstawicielem producenta.
Celem  niniejszej  instrukcji  jest  podanie  wskazówek,  aby  montażysta  i
wykwalifikowany operator w

ykonali poprawny montaż, wprowadzenie do użytku i

konserwację jednostki, bez stwarzania ryzyka dla osób, zwierząt i/lub przedmiotów.

Odbiór jednostki

Jak tylko jednostka zostanie dostarczona na miejsce montażu, należy ją sprawdzić i
określić  ewentualne  uszkodzenia.  Wszystkie  elementy  wskazane  w  dowodzie
dostawy muszą być przejrzane i sprawdzone.
W  przypadku  gdy  jednostka  zostanie  uszkodzona,  nie  należy  usuwać
uszkodzonego  materiału  i  natychmiast  powiadomić  przewoźnika,  prosząc  o
sprawdzenie jednostki.
Nat

ychmiast powiadomić przedstawiciela producenta, wysyłając, jeżeli to możliwe

zdjęcia, które będą pomocne w odnalezieniu odpowiedzialności za usterkę.
Usterka  nie  może  być  naprawiona  dopóki  nie  zostanie  sprawdzona  przez
przedstawiciela firmy transportowej.
Przed zamontowaniem jednostki sprawdzić, czy model i napięcie elektryczne
wskazane na tabliczce są prawidłowe. Producent nie jest odpowiedzialny za
ewentualne szkody wykryte po zaakceptowaniu jednostki.

Ograniczenia robocze

Magazynowanie

Warunki otoczenia

muszą być zgodne z następującymi ograniczeniami:

Minimalna temperatura otoczenia

:

-20°C

Maksymalna temperatura otoczenia

:

+43°C

Maksymalna wilgotność względna

:

95% bez kondensatu

Przechowywanie  w  temperaturze  poniżej  temperatury  minimalnej  może  być
prz

yczyną  uszkodzenia  komponentów,  natomiast  przechowywanie  w

temperaturze powyżej temperatury maksymalnej może doprowadzić do otwarcia
zaworów bezpieczeństwa. Przechowywanie w atmosferze z kondensatem może
doprowadzić do uszkodzenia komponentów elektrycznych.

Funkcjonowanie

Funkcjonowanie poza wskazanymi ograniczeniami może uszkodzić jednostkę.
W razie wątpliwości skontaktować się z przedstawicielem producenta.

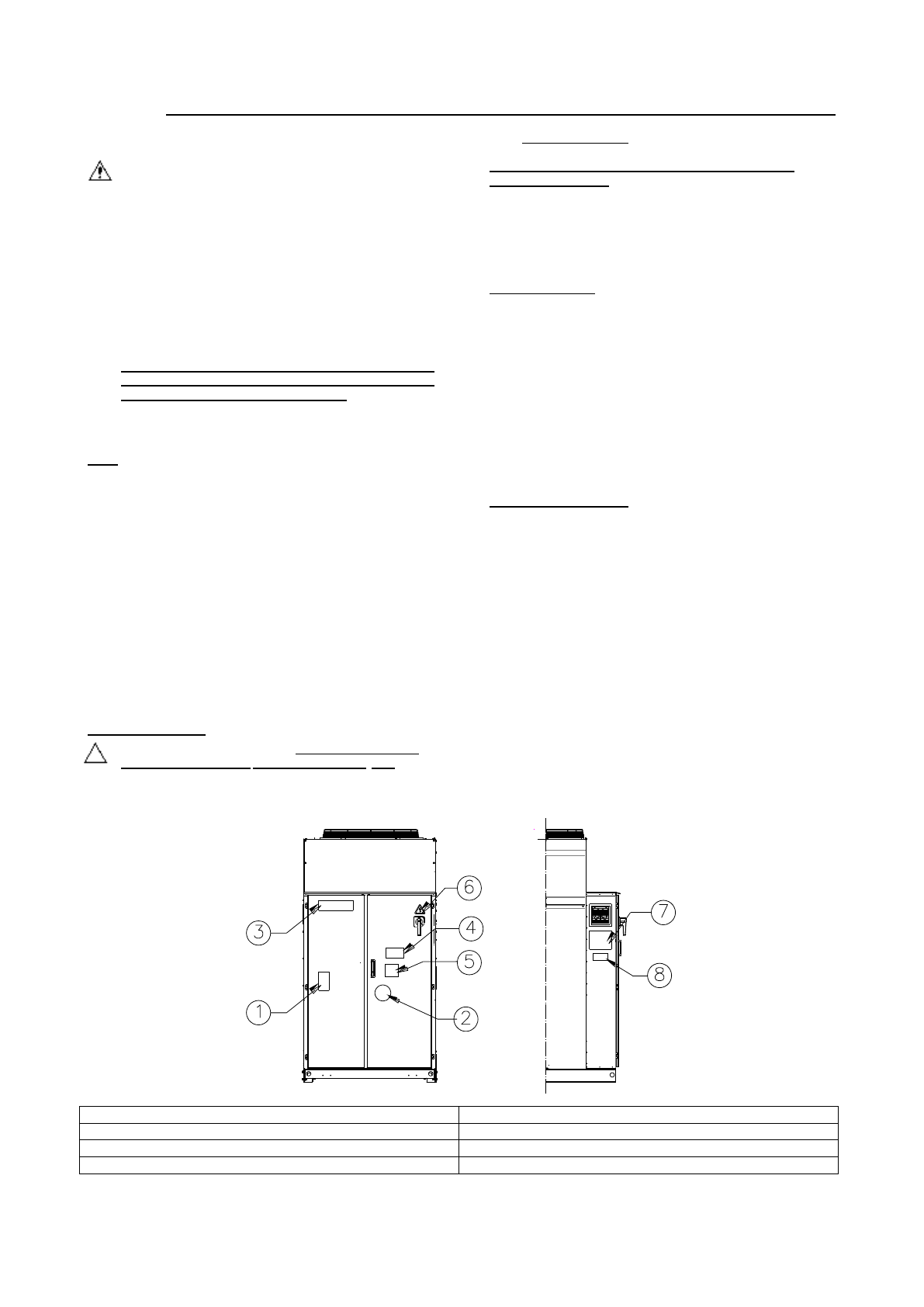

Rysunek 1 -

Opis tabliczek znajdujących się na panelu operatorskim

Identyfikacja tabliczki

1

– Symbol gazu niepalnego

5

– Ostrzeżenie o zamocowaniu kabli

2

– Rodzaj gazu

6

– Symbol zagrożenia elektrycznego

3

– Logo producenta

7

– Instrukcje dotyczące podnoszenia

4

– Ostrzeżenie o niebezpiecznym napięciu

8

– Dane tabliczki identyfikacyjnej jednostki
