D-EIMAC01109-14EU - 54/208

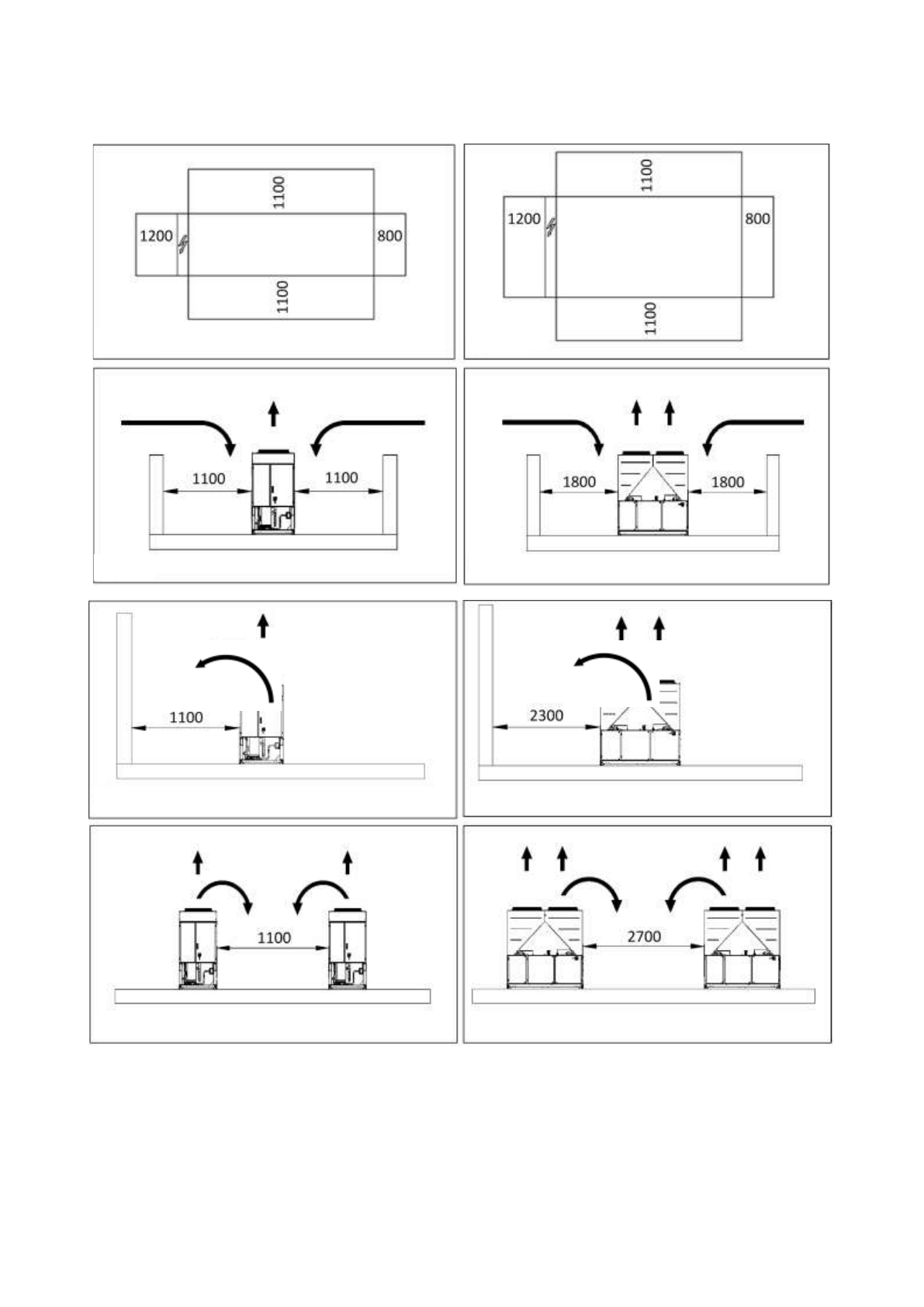

Figura 4 - Requisitos de espacio mínimos

7.  Un  filtro  o  un  dispositivo  que  pueda  eliminar  las

partículas  del  fluido.  El  uso  de  un  filtro  prolonga  la
vida  del  evaporador  y  de  la  bomba,  ayudando  al
sistema  hidráulico  a  mantenerse  en  mejores
condiciones.

8.  El  evaporador  tiene  una  resistencia  eléctrica  con  un

termostato  que  garantiza  la  protección  contra  el
congelamiento del agua a una temperatura ambiente
mínima  de  -25  ºC.  Todos  los  otros  tubos  del
agua/dispositivos  hidráulicos  externos  a  la  unidad

deben,

por

lo

tanto,

protegerse

contra

el

congelamiento.

9.  El  dispositivo  de  recuperación  de  calor  debe

vaciarse  de  agua  durante  la  estación  invernal,  salvo
que  se  le  agregue  al  circuito  hidráulico  una  mezcla
de etilenglicol en proporciones adecuadas.

10.  En  caso  de  sustitución  de  la  unidad,  todo  el sistema

hidráulico debe vaciarse y limpiarse antes de instalar
la nueva unidad. Antes de poner en marcha la nueva

Fig. 4C

Fig. 4B

Fig. 4A

Fig. 4F

Fig. 4E

Fig. 4G

Fig. 4H

Fig. 4D
