OORSPRONKELIJKE INSTRUCTIES IN HET ENGELS

Deze handleiding vormt een belangrijk document ter ondersteuning van het gekwalificeerde personeel, niettemin mag het

nooit dienen als vervanging van dit personeel.

Bedankt voor uw aankoop van deze chiller

LEES  AANDACHTIG  DEZE  HANDLEIDING  VOORALEER
VERDER  TE  GAAN  MET  DE  INSTALLATIE  EN  DE
OPSTART VAN DE GROEP.
EEN  ONJUISTE  INSTALLATIE  KAN  ELEKTRISCHE
SCHOKKEN,  KORTSLUITING,  LEKKEN,  BRAND  OF
ANDERE SCHADE AAN APPARATUUR OF LETSELS AAN
PERSONEN VEROORZAKEN.
DE  GROEP  MOET  DOOR  EEN  GESPECIALISEERDE
OPERATOR/TECHNICUS WORDEN GEÏNSTALLEERD.
DE  OPSTART  VAN  DE  GROEP  MOET  WORDEN
UITGEVOERD  DOOR  ERKENDE  SPECIALISTEN  DIE
GOED VOORBEREID ZIJN.
ALLE  ACTIVITEITEN  MOETEN  WORDEN  UITGEVOERD
IN  OVEREENSTEMMING  MET  DE  PLAATSELIJKE
WETTEN EN NORMEN.

DE  INSTALLATIE  EN  DE  OPSTART  VAN  DE  GROEP  IS
ABSOLUUT  VERBODEN  WANNEER  ALLE  INSTRUCTIES
DIE  IN  DEZE  HANDLEIDING  WORDEN  GEGEVEN  NIET
DUIDELIJK ZIJN.

CONTACTEER  DE  VERTEGENWOORDIGER  VAN  DE
FABRIKANT VOOR INLICHTINGEN EN TIPS IN GEVAL VAN
TWIJFEL.

Beschrijving

De aangekochte groep is een warmtepomp, een machine ontwikkeld om
water (of een mengsel van water en glycol) te koelen/verwarmen binnen
de  hierna  beschreven  beperkingen.  De  werking  van  de  machine  is
gebaseerd  op  compressie,  condensatie  en  verdamping  van  de  stoom,
volgens  de  omgekeerde  Carnotcyclus.  De  belangrijkste  componenten
zijn:
-

Scollcompressor om de druk van de koelstoom te verhogen van de
verdampingsdruk naar de condensatiedruk.

-

Verdamper, waar de koelvloeistof onder lage druk verdampt en het
water afkoelt in de koelmodus en waar het koelmiddel condenseert
om water te verwarmen in de verwarmingsmodus.

-

Spoel,  waar de stoom van de hoge druk condenseert en  zo uit de
omgeving  de  warmte  elimineert  die  uit  het  afgekoelde  water  werd
gehaald  dankzij  een  luchtgekoelde  warmtewisselaar  in  de
koelmodus.  In  de  verwarmingsmodus  verdampt  de  koelvloeistof
onder  lage  druk  en  wordt  zo  warmte  gehaald  uit  de  koude
omgevingstemperatuur.

-

Expansieventiel  dat  toelaat  de  druk  van  de  gecondenseerde
vloeistof  te  verminderden  van  de  condensatiedruk  naar  de
verdampingsdruk

.

Algemene inlichtingen

Alle groepen worden verzonden met

elektrische schema's

,

gecertificeerde tekeningen,

identificatielabel;

 en

DOC

(Conformiteitverklaring)

; deze documenten vermelden alle

technische gegevens van de groep die werd aangekocht en

MOETEN WORDEN BESCHOUWD ALS INTEGRAAL EN
ESSENTIEEL ONDERDEEL VAN DEZE HANDLEIDING

Bij  discrepantie tussen onderhavige  handleiding  en de  documenten
van  het  toestel,  raadpleeg  de  documenten  aan  boord  van  de
machine. Contacteer de vertegenwoordiger van de fabrikant in geval
van twijfel.
Het doel van deze handleiding is ervoor te zorgen dat de installateur
en  de  gekwalificeerde  operator  de  werking,  indienststelling  en  een
correct  onderhoud  van  de  groep  verzekeren,  zonder  personen,
dieren en/of voorwerpen in gevaar te brengen.

Ontvangst va de groep

Zodra  de  groep  aankomt  op  de  eindbestemming  voor  installatie,
moet ze geïnspecteerd worden om eventuele schade vast te stellen.
Alle  componenten  beschreven  in  de  verzendingsbon  moeten
geïnspecteerd en gecontroleerd worden.
Als  de  unit  beschadigd is, mag  het  beschadigde materiaal  niet
weggenomen  worden:  meld  de  schade  onmiddellijk  aan  de
vervoermaatschappij en vraag om de unit te inspecteren.
Meld  de  schade  onmiddellijk  aan  de  vertegenwoordiger  van  de
fabrikant en stuur indien mogelijk foto's op die nuttig kunnen zijn om
de verantwoordelijkheid te bepalen.
De  schade  mag  niet  worden  gerepareerd  tot  er  een  inspectie  is
gebeurd door de vertegenwoordiger van de vervoermaatschappij.
Vooraleer de groep te installeren, controleer of het model en de
elektrische spanning vermeld op het label correct zijn. De
verantwoordelijkheid voor eventuele schade na acceptatie van de
groep kan niet op de fabrikant worden verhaald.

Werkingslimieten

Opslag

De omgevingsomstandigheden moeten binnen de volgende limieten
vallen:
Minimum omgevingstemperatuur

:

-20°C

Maximum omgevingstemperatuur

:

+43°C

Maximale relatieve vochtigheid

:

95% zonder condens

De  opslag  bij  een  temperatuur  onder  het  minimum  kan  de
componenten  beschadigen,  terwijl  de  opslag  bij  een  temperatuur
boven het maximum de veiligheidskleppen kan doen opengaan. De
opslag  in  een  vochtige  omgeving  kan  de  elektrische  componenten
beschadigen.

Werking

Een werking buiten de aangeduide limieten kan de groep beschadigen.
Contacteer de vertegenwoordiger van de fabrikant in geval van twijfel

.

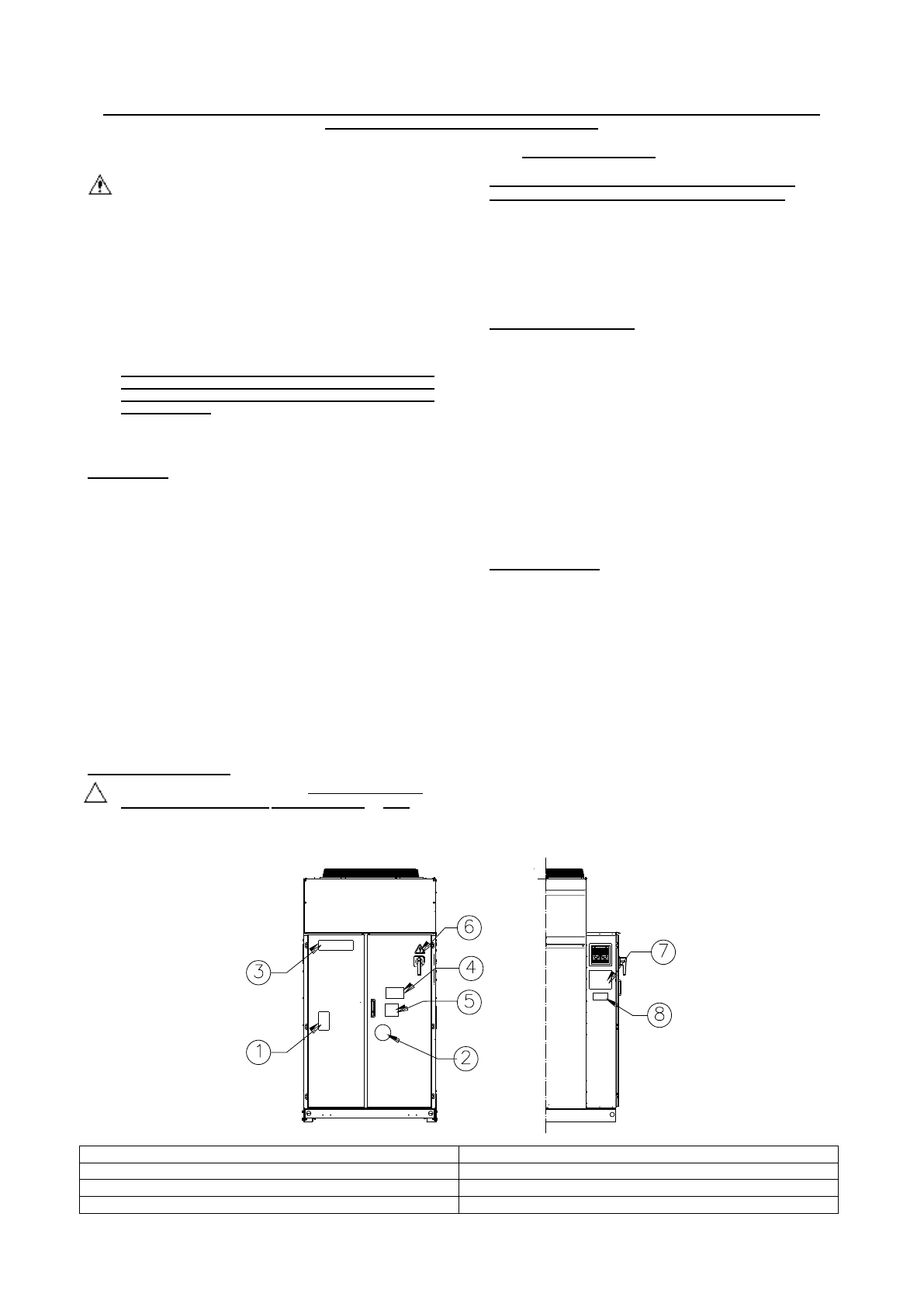

Figuur 5 - Beschrijving van de etiketten op het elektrische paneel

Identificatie van het etiket

1

– Symbool van niet-ontvlambaar gas

5

– Waarschuwing spanning van de kabels

2

– Type gas

6

– Symbool voor elektrisch gevaar

3

– Logo van de fabrikant

7

– Instructies voor het optillen

4

– Waarschuwing gevaarlijke spanning

8

– Gegevens identificatielabel van de groep
