D-EIMAC01109-14EU - 78/208

INSTRUÇÕES ORIGINAIS EM INGLÊS

Este manual constitui um importante documento de suporte para as pessoas qualificadas mas nunca poderá substituí-las.

Agradecemos por ter adquirido este chiller

LER ATENCIOSAMENTE O PRESENTE MANUAL ANTES DE
EFETUAR A INSTALAÇÃO E A ATIVAÇÃO DA UNIDADE.
A  INSTALAÇÃO  IMPRÓPRIA  PODE  CAUSAR  CHOQUES
ELÉTRICOS,

CURTO-CIRCUITOS,

VAZAMENTOS,

INCÊNDIOS OU OUTROS DANOS PARA A APARELHAGEM,
ALÉM DE LESÕES PARA AS PESSOAS.
A

UNIDADE

DEVE

SER

INSTALADA

POR

UM

OPERADOR/TÉCNICO PROFISSIONAL.
A ATIVAÇÃO  DEVE SER EFETUADA POR PROFISSIONAIS
AUTORIZADOS E PREPARADOS.
PORÉM,  AS  ATIVIDADES  DEVEM  SER  EFETUADAS  DE
ACORDO COM AS LEIS E NORMATIVAS LOCAIS.

A  INSTALAÇÃO  E  A  ATIVAÇÃO  DA  UNIDADE  SÃO
PROIBIDAS  SE  TODAS  AS  INSTRUÇÕES  CONTIDAS  NO
PRESENTE MANUAL NÃO FOREM CLARAS.

EM CASO DE DÚVIDAS, INFORMAÇÕES E CONSELHOS
CONTACTAR O REPRESENTANTE DO PRODUTOR.

Descrição

A  unidade  a

dquirida  é  um  “chiller  condensado  a  ar”,  uma  máquina

pensada  para  resfriar  a  água  (ou  mistura  de  água-glicol)  dentro  dos
limites  descritos  a  seguir.  O  funcionamento  da  unidade  é  baseado  na
compressão,  condensação  e  evaporação  do  vapor  de  acordo  com  o
ciclo de Carnot inverso. Os principais componentes são:
-

Compressor  de  parafuso  para  aumentar  a  pressão  do  vapor
refrigerante da evaporação a da condensação.

-

Evaporador,  onde  o  refrigerante  líquido  a  baixa  pressão  evapora
arrefecendo a água.

-

Condensador,  onde  o  vapor  de  alta  pressão  se  condensa
eliminando  na  atmosfera  o  calor  removido  da  água  arrefecida
graças a um permutador de calor arrefecido a ar.

-

Válvula de expansão que permite reduzir a pressão do líquido
condensado de condensação a de evaporação.

Informações gerais

Todas as unidades são designadas com

esquemas elétricos

,

desenhos certificados

placa de identificação

 e

DOC

(Declaração de conformidade)

. Estes documentos mostram

todos os dados técnicos da unidade que foi adquirida e


DEVEM SER CONSIDERADOS PARTE INTEGRANTE E
ESSENCIAIS DESTE MANUAL

Em  caso  de  discrepância  entre  o  presente  manual  e  os
documentos  da  aparelhagem  referir-se  aos  documentos  que
se  encontram  na  máquina.  Em  caso  de  dúvida  contactar  o
representante do produtor.
O  presente manual  tem como  objetivo  garantir  ao  instalador  e
operador o funcionamento, ativação e manutenção corretos da
unidade, sem causar riscos às pessoas, animais e ou objetos.

Recebimento da unidade

Assim  que  a  unidade  chegar  ao  local  final  de  instalação  deve
ser  inspeccionada  para  individualizar  eventuais  danos.  Todos
os  componentes  descritos  na  nota  de  entrega  devem  ser
inspeccionados e controlados.
Se  a  unidade  estiver  danificada  não  remover  o  material
danificado  e  comunicar,  imediatamente,  o  dano  à  empresa
transportadora e pedir para que a unidade seja inspeccionada.
Comunicar  imediatamente  o  dano  ao  representante  do
produto e enviar, se possível, fotografias que possam ser úteis
para individualizar as responsabilidades.
O  dano  não  deve  ser  consertado  até  que  o  representante  da
empresa transportadora efetue a insepecção.
Antes de instalar a unidade verificar se o modelo e a tensão
elétrica indicada na placa estão corretos. A responsabilidade
por eventuais danos, depois que a unidade foi aceita e
recebida, não pode ser atribuída ao produtor.

Limites operativos

Depósito

As condições ambientais devem haver os seguintes limites:
Temperatura ambiente mínima

:

-20°C

Temperatura ambiente máxima

:

+43°C

Humidade máxima relativa

:

95% sem condensação

O  depósito  com  temperatura  inferior  ao  mínimo  pode  danificar  os
componentes  e  o  depósito  efetuado  em  temperatura  superior  ao
máximo  pode  fazer  com  que  as  válvulas  de  segurança  abram.  O
depósito em atmosfera de condensação pode danificar os componentes
elétricos.

Funcionamento

O funcionamento fora dos limites indicados pode danificar a unidade.
Em caso de dúvida contactar o representante do produtor.

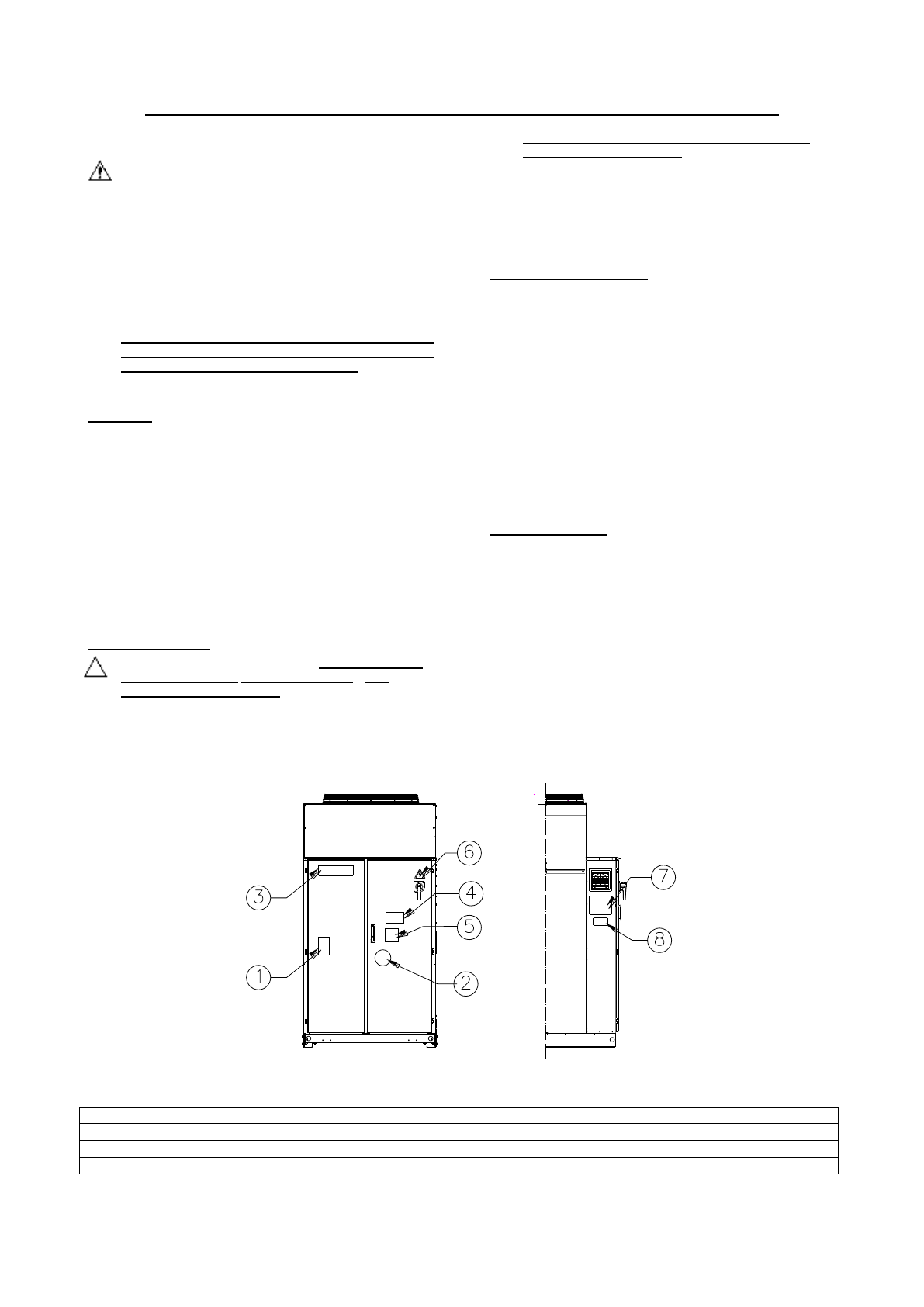

Figura 13 - Descrição das etiquetas aplicadas ao painel elétrico

Identificação da etiqueta

1

–  Símbolo do gás não inflamável

5

– Advertência fixação dos cabos

2

– Tipo de gás

6

– Símbolo de perigo elétrico

3

– Logotipo do produtor

7

– Instruções de elevação

4

– Advertência de tensão perigosa

8

– Dados da placa de identificação da unidade
