D-EIMAC01109-14EU - 58/208

ISTRUZIONI ORIGINALI IN INGLESE

Questo manuale costituisce un importante documento di supporto per il personale qualificato, ma non può mai sostituirsi a esso.

Grazie per aver acquistato questo chiller

PRIMA  DI  PROCEDERE  CON  L’INSTALLAZIONE  E  L’AVVIO
DELL’UNITA’  LEGGERE  ATTENTAMENTE  IL  PRESENTE
MANUALE

.

UN’INSTALLAZIONE  IMPROPRIA  PUO’  CAUSARE  SCOSSE
ELETTRICHE,  CORTOCIRCUITI,  PERDITE,  INCENDI  O  DANNI  DI
ALTRO TIPO ALL’APPARECCHIATURA O LESIONI ALLE PERSONE.
L’UNITA’

DEVE

ESSERE

INSTALLATA

DA

UN

OPERATORE/TECNICO PROFESSIONISTA.
L’AVVIO

DELL’UNITA’

DEVE

ESSERE

ESEGUITO

DA

PROFESSIONISTI AUTORIZZATI E PREPARATI.
TUTTE  LE  ATTIVITA’  DEVONO  ESSERE  EFFETTUATE  NEL
RISPETTO DELLE LEGGI E DELLE NORMATIVE LOCALI.

SE LE ISTRUZIONI CONTENUTE NEL PRESENTE MANUALE NON
FOSSERO CHIARE, E’ ASSOLUTAMENTE VIETATO PROCEDERE
CON L’INSTALLAZIONE E L’AVVIO DELL’UNITA’.

IN CASO DI DUBBIO E PER MAGGIORI INFORMAZIONI E CONSIGLI
CONTATTARE IL RAPPRESENTANTE DEL PRODUTTORE

.

Descrizione

L’unità  acquistata  è  una  Pompa  di  Calore,  una  macchina
pensata  per  raffreddare/riscaldare  l’acqua  (o  una  miscela  di
acqua-glicole)  entro  determinati  limiti  che  verranno  indicati  più
avanti.  L’unità  funziona  basandosi  sulla  compressione,
condensazione ed evaporazione del vapore, secondo il ciclo di
Carnot inverso, ed è composta principalmente da:
-

Un  compressore  scroll  che  aumenta  la  pressione  del
vapore  refrigerante  da  quella  di  evaporazione  a  quella  di
condensazione.

-

Un  evaporatore  nel  quale  il  refrigerante  liquido  a  bassa
pressione evapora raffreddando l’acqua nella "Modalità di
raffreddamento".  Nella  "Modalità  di  riscaldamento"  il
refrigerante si condensa riscaldando l'acqua.

-

Una  batteria  dove,  nella  modalità  di  raffreddamento,  il
vapore  ad  alta  pressione  si  condensa  eliminando
nell’atmosfera  il  calore  rimosso  dall’acqua  raffreddata
grazie  a  uno  scambiatore  di  calore  raffreddato  ad  aria.
Nella  modalità  di  riscaldamento  il  refrigerante  a  bassa
pressione  evapora  sottraendo  il  calore  all'ambiente  a
bassa temperatura.

-

Una valvola di espansione che consente di ridurre la
pressione del liquido condensato da quella di
condensazione a quella di evaporazione.

Informazioni generali

 Tutte le unità vengono consegnate accompagnate da

schemi elettrici

,

disegni dotati di certificazione,

targhetta

identificativa

 e

DOC (Dichiarazione di conformità).

 Questi

documenti riportano tutti i

dati tecnici dell’unità acquistata e

SONO DA CONSIDERARE PARTE INTEGRANTE ED
ESSENZIALE DEL PRESENTE MANUALE.

In  caso  di  discrepanza  tra  il  presente  manuale  e  i  documenti
dell’apparecchiatura,  fare  riferimento  ai  documenti  che
accompagnano  la  macchina.  In  caso  di  dubbio  contattare  il
rappresentante del produttore. Lo scopo del presente manuale
è  far  sì  che  l’installatore  e  l’operatore  qualificato  garantiscano
un  funzionamento,  una  messa  in  servizio  e  una  manutenzione
corretti dell’unità, senza causare rischi a persone, animali e/od
oggetti.

Ricezione dell’unità

Non  appena  l’unità  giunge  al  sito  finale  di  installazione  deve
essere  ispezionata  per  individuare  la  presenza  di  eventuali
danni.  Tutti  i  componenti  descritti  nella  bolla  di  consegna
devono essere ispezionati e controllati.
Nel caso l’unità presenta dei danni, non rimuovere il materiale
danneggiato ma comunicare immediatamente l’entità e la
tipologia del danno alla compagnia di trasporti, chiedendole di
ispezionare l’unità, e al rappresentante del produttore,
inviando se possibile delle foto che possano essere utili per
individuare le responsabilità.
Il danno non deve essere riparato finché non viene effettuata
l’ispezione da parte del rappresentante della compagnia di
trasporti.
Prima di installare

l’unità verificare che il modello e la tensione

elettrica indicata sulla targhetta siano corretti. Il produttore
declina ogni responsabilità per eventuali danni che si
verificano successivamente all’accettazione dell’unità.

Limiti operativi

Stoccaggio

Le condizioni ambientali devono rientrare nei seguenti limiti:
Temperatura ambiente minima

:

-20°C

Temperatura ambiente massima  :

+43°C

Umidità relativa massima

:

95% senza condensa

Se l’unità viene riposta a una temperatura inferiore al minimo i
componenti

potrebbero

danneggiarsi,

mentre

a

una

temperatura  superiore  al  massimo  le  valvole  di  sicurezza
potrebbero aprirsi. Lo stoccaggio in un’atmosfera di condensa,
infine, può danneggiare i componenti elettrici.

Funzionamento

Il funzionamento al di fuori dei limiti indicati può danneggiare
l’unità. In caso di dubbio contattare il rappresentante del
produttore.

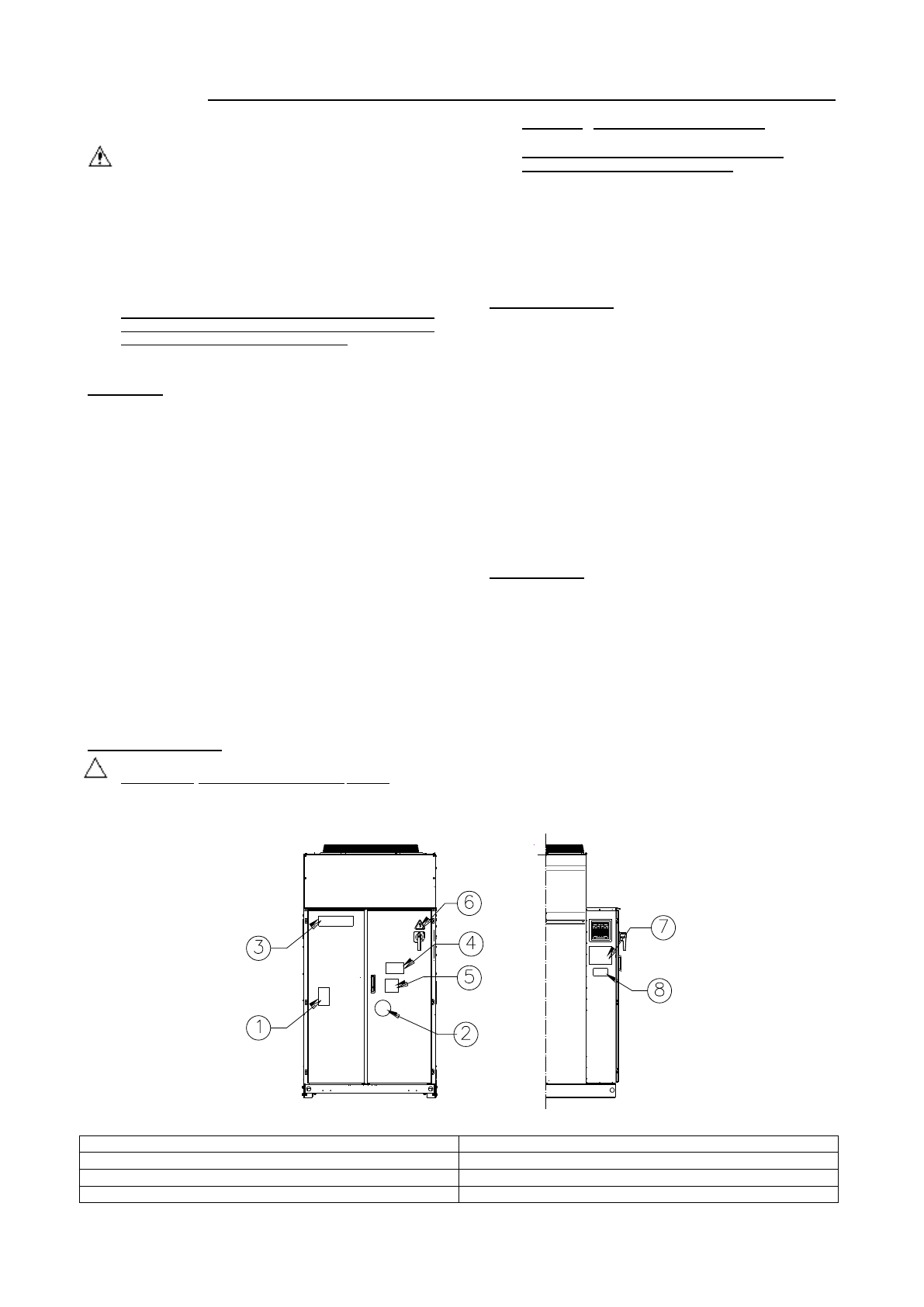

Figura 9 - Descrizione delle etichette applicate al pannello elettrico

Identificazione dell’etichetta

1

– Simbolo del gas non infiammabile

5

–

Avvertenza serraggio dei cavi

2

– Tipo di gas

6

–

Simbolo di pericolo elettrico

3

– Logo del produttore

7

–

Istruzioni di sollevamento

4

– Avvertenza tensione pericolosa

8

–

Dati della targa identificativa dell’unità
