 Hrvatski |

97

Bosch Power Tools

1 619 929 L41 | (18.6.12)

Rad

f

Prije svakog početka rada kao i nakon duljeg
transporta mjernog alata provjerite točnost nivelacije i
točnost pokazivanja mjernog alata.

f

Zaštitite mjerni alat od vlage i izravnog djelovanja
sunčevih zraka.

f

Mjerni alat ne izlažite ekstremnim temperaturama ili
oscilacijama temperature.

Ne ostavljajte ga npr. dulje

vrijeme u automobilu. Kod većih temperaturnih oscilacija,
prije nego što ćete ga pustiti u rad, ostavite mjerni alat da
se prvo temperira. Kod ekstremnih temperatura ili
oscilacija temperature može se smanjiti preciznost
mjernog alata.

f

Izbjegavajte bilo kakve udarce ili padove mjernog
alata.

Nakon jačih vanjskih djelovanja na mjerni alat, prije

daljnjeg rada uvijek trebate provjeriti točnost (vidjeti

„

Provjera točnosti mjernog alata

“

, stranica 98).

f

Mjerni alat spremite u isporučeni kovčeg ako ćete ga
transportirati na veće udaljenosti (npr. u automobilu).
Pazite na ispravan položaj mjernog alata u kovčegu.

Kod spremanja u kovčeg blokira se kondenzator, jer bi se
inače mogao oštetiti kod većih gibanja.

Postavljanje/izravnavanje mjernog alata

Montaža na stativ

Mjerni alat postavite u stabilan i siguran položaj, kako se ne bi
prevrnuo ili klizao. Mjerni alat sa stezačem stativa

13

 stavite

na navoj stativa i mjerni alat stegnite sa zapornim vijkom
stativa.

Grubo izravnajte stativ.

Na kraćim dionicama mjerni alat se može nositi montiran na
stativ. Kako se mjerni alat kod toga ne bi oštetio, stativ se kod
transporta mora držati okomito i ne smije se npr. uzdužno
staviti preko ramena.

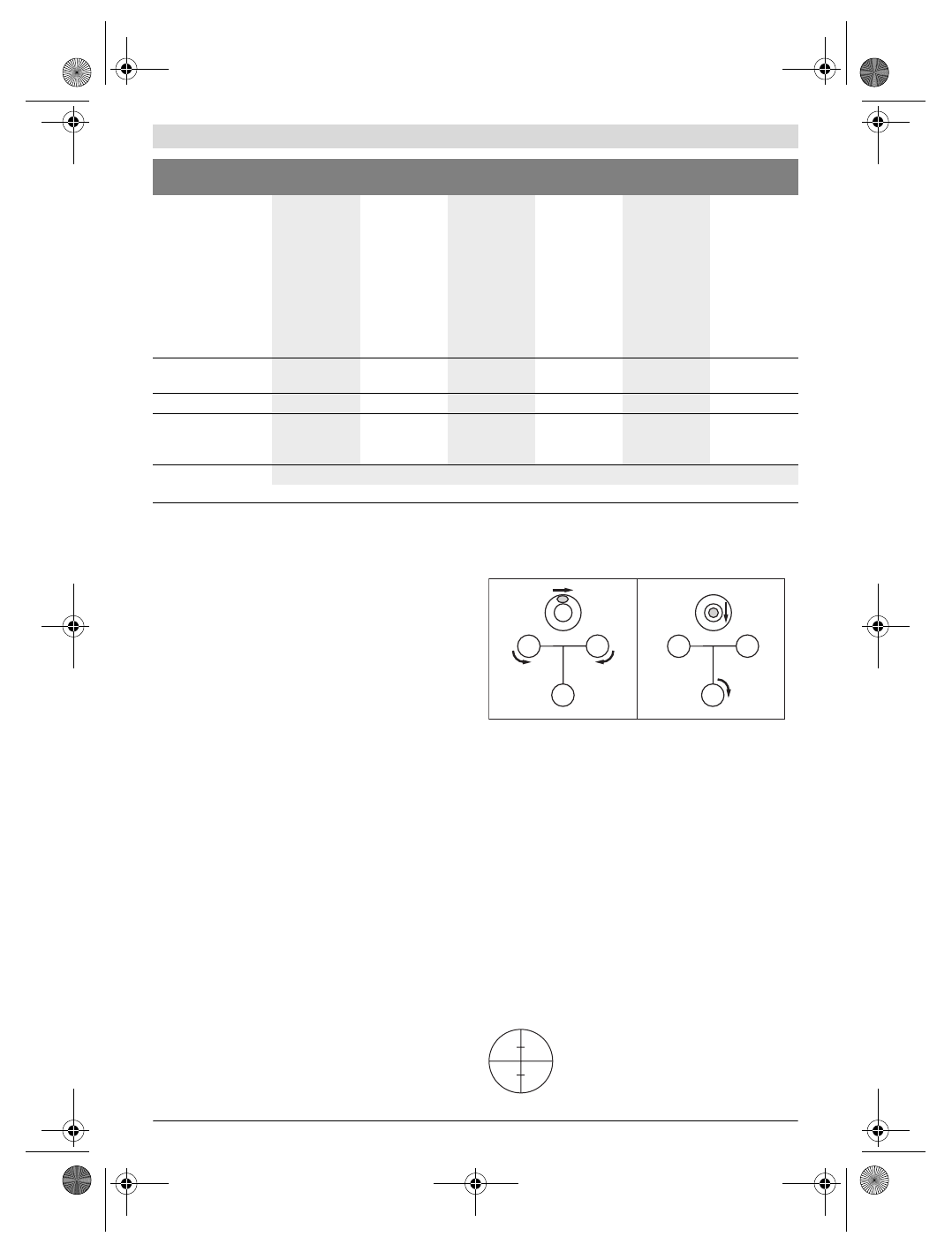

Izravnavanje mjernog alata

Izravnajte mjerni alat pomoću vijaka stopala

12

 tako da se

zračni mjehurić nalazi u centru kružne libele

7

.

Dovedite zračni mjehurić okretanjem prva dva vijka stopala

A

i

B

 u srednji položaj između oba ova vijka. Nakon toga okrenite

treći vijak stopala

C

, sve dok se zračni mjehurić ne nađe u

centru kružne libele.

Nakon uigravanja kružne libele, još postojeća odstupanja
mjernog alata od horizontale kompenziraju se pomoću
kompenzatora.

Tijekom rada redovito kontrolirajte (npr. pogledom u zrcalo
libele

3

), da li se zračni mjehurić još nalazi u centru kružne

libele.

Centriranje mjernog alata iznad podne točke

Prema potrebi centrirajte mjerni alat iznad jedne podne
točke. U tu svrhu objesite visak

20

 na zaporni vijak stativa.

Izravnajte mjerni alat iznad podne točke, tako da mjerni alat
pomaknete na stativu ili regulirate stativ.

Fokusiranje dalekozora

Skinite zaštitnu kapu sa objektiva

1

.

Usmjerite dalekozor na jedan svijetli objekt ili
stavite komad bijelog papira ispred objektiva

1

. Okrećite na okularu

6

, sve dok se nitni križ

može vidjeti oštro i dubinski crno.

Dalekozor

–

Slika

–

Povećanje

–

Vidno polje

–

Promjer objektiva

–

Minimalna mjerna
dionica

–

Faktor
multiplikacije

–

Konstanta zbrajanja

uspravno

20x

1

°

30´

36 mm

0,3 m

100

0

uspravno

20x

1

°

30´

36 mm

0,3 m

100

0

uspravno

26x

1

°

30´

36 mm

0,3 m

100

0

uspravno

26x

1

°

30´

36 mm

0,3 m

100

0

uspravno

32x

1

°

30´

36 mm

0,3 m

100

0

uspravno

32x

1

°

30´

36 mm

0,3 m

100

0

Podjela horizontalnog
kruga

1

°

1 gon

1

°

1 gon

1

°

1 gon

Pričvršćenje stativa

5/8"

5/8"

5/8"

5/8"

5/8"

5/8"

Težina odgovara
EPTA-Procedure
01/2003

1,7 kg

1,7 kg

1,7 kg

1,7 kg

1,7 kg

1,7 kg

Vrsta zaštite

IP 54 (zaštićen od prašine i prskanja vode)

Optički nivelacijski
uređaj

GOL 20 D

GOL 20 G

GOL 26 D

GOL 26 G

GOL 32 D

GOL 32 G

Za jednoznačno identificiranje vašeg mjernog alata služi serijski broj

15

 na tipskoj pločici.

C

B

A

C

B

A

2.

1.
