Rad

f

Prekontrolišite tačnost nivelisanja i pokazivanja
mernog alata pre početka rada kao i posle dužeg
transporta menog alata.

f

Čuvajte merni alat od vlage i direktnog sunčevog
zračenja.

f

Ne izlažite merni alat ekstremnim temperaturama ili
temperaturnim kolebanjima.

Ne ostavljajte ga na primer u

autu duže vreme. Pustite merni alat pri većim temperatur-
nim kolebanjima da se prvo temperira, pre nego ga pustite u
rad. Pri ekstremnim temperaturama ili temperaturnim
kolebanjima može se oštetiti preciznost mernog alata.

f

Izbegavajte svake udarce ili ispuštanja mernog alata.

Posle jakih spoljnih uticaja na merni alat trebali bi pre
daljeg rada uvek da izvedete kontrolu tačnosti (pogledajte

„

Kontrola tačnosti mernog alata

“

, strana 91).

f

Stavite merni alat u isporučeni kofer, ako ga
transportujete preko većih rastojanja (na primer u
autu). Pazite pritom na pravu poziciju mernog alata u
koferu.

Pri pakovanju u kofer blokira se kompenzator, koji

se kod jakih pokreta može oštetiti.

Postavljanje/centriranje mernog alata

Montaža na stativu

Postavite stativ stabilno i sigurno da se ne prevrne ili sklizne.
Stavite merni alat sa prihvatom stativa

13

 na navoj stativa i

zavrnite čvrsto merni alat sa zavrtnjem stativa za
pričvršćivanje.

Centrirajte stativ grubo.

Na kraćim rastojanjima možete merni alat nositi montiran na
stativu. Da merni alat pritom ne bi oštetili, mora se stativ
prilikom nošenja držati vertikalno i nesme se na primer nositi
postavljen preko ramena.

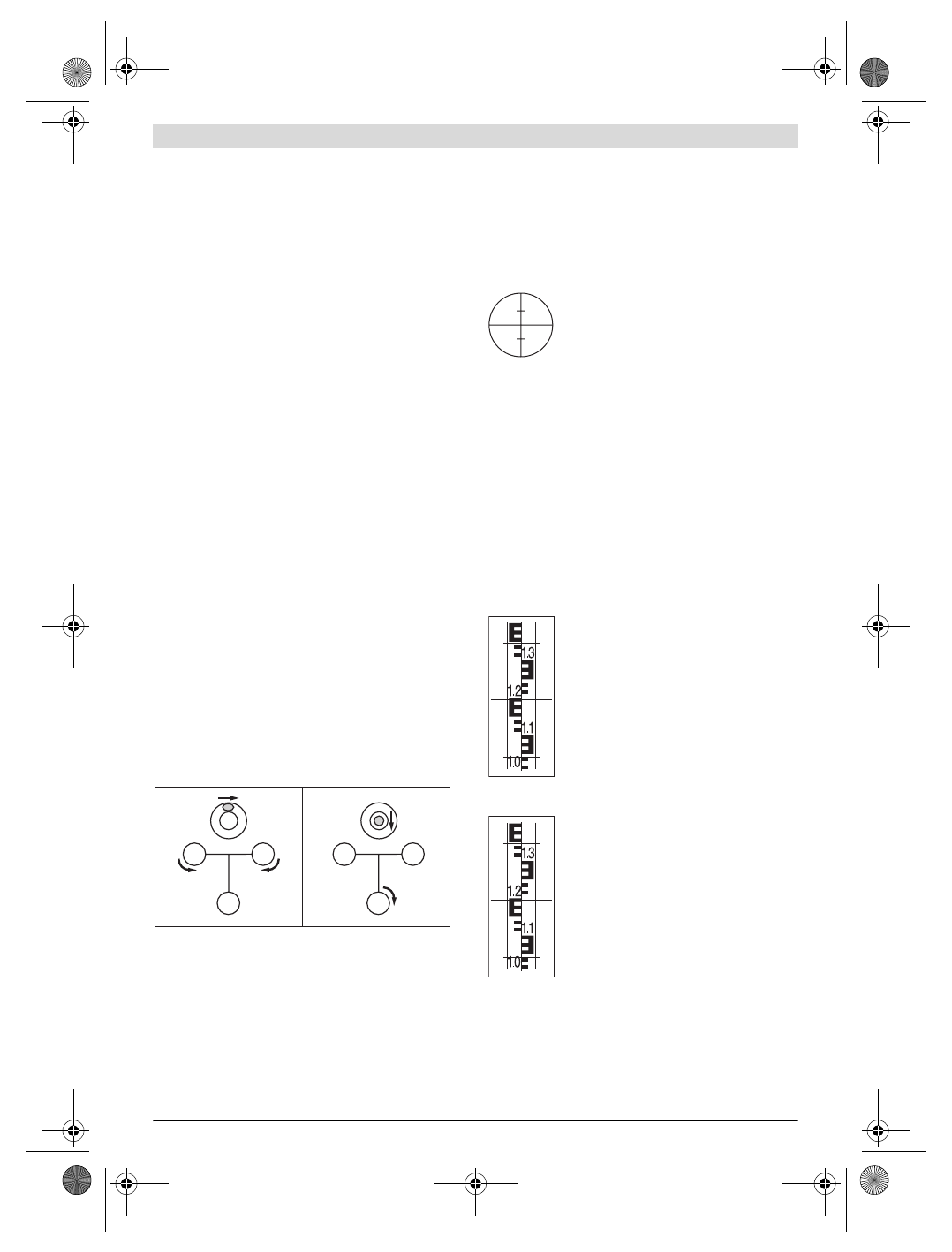

Centriranje mernog alata

Centrirajte merni alat pomoću zavrtanja podnožja tako

12

, da

se vazdušni mehur nadje u centru kružne libele

7

.

Dovedite vazdušni mehur okrećući prva dva zavrtnja
podnožja

A

 i

B

 u poziciju na sredini izmedju oba ova zavrtnja.

Okrećite treći zavrtanj podnožja

C

, sve dok se vazdušni mehur

ne nadje u centru kružne libele.

Odstupanja mernog alata od horizontala koja još postoje
posle umirivanja kružne libele izjednačavaju se preko
kompenzatora.

Kontrolišite za vreme rada redovno (na primer pogledom u
ogledalo libele

3

), da li se vazdušni mehur još nalazi u centru

kružne libele.

Centriranje mernog alata preko tačke na podu

Centrirajte pri potrebi merni alat preko neke tačke na podu.
Obesite za ovo lot

20

 na zavrtanj za pričvršćivanje stativa.

Centrirajte merni alat preko tačke na podu, pomerajući ili
merni alat na stativu ili stativ.

Fokusiranje durbina

Skinite zaštitni poklopčić sa objektiva

1

.

Usmerite durbin na svetli objekat ili držite beli
papir ispred objektiva

1

. Okrećite na okularu

6

, dok se krstić končića ne izoštri i može da se

vidi u dubinu crn.

Usmerite durbin na letvu za nivelisanje, u datom slučaju
pomoću grubog vizira

2

. Okrećite na dugmetu za fokusiranje

16

, sve dok se izdeljeno polje na letvi za niveliranje ne vidi

izoštreno. Usmerite okretanjem bočnog finog pogona

14

krstić končića tačno na sredinu letve za nivelisanje.

Kod tačno fokusiranog durbina ne smeju se krstić končića i
slika letve za nivelaciju pomerati jedna naspram druge, kada
se oko pokreće iza okulara.

Merne funkcije

Postavite letvu za nivelisanje uvek tačno vertikalno. Usmerite
centrirani i fokusirani merni alat na letvu za nivelisanje, tako
da krstić končića bude u sredini letve za nivelisanje.

Očitavanje visine

Očitajte visinu na letvi za nivelisanje na
srednjoj crti krstića sa končiićem.

Na slici izmerena visina: 1,195 m.

Merenje rastojanja

Centrirajte merni alat iznad tačke, od koje
treba da merite rastojanje.

Očitavajte visinu na letvi za nivelisanje na
gornjoj i donjoj crti krstića končića. Pomnožite
razliku obe visine sa 100, da bi dobili
rastojanje od mernog alata do letve za
nivelisanje.

Na slici izmereno rastojanje:
(1,347 m

–

1,042 m) x 100 = 30,5 m.

C

B

A

C

B

A

2.

1.
