42

 | Norsk

1 619 929 L41 | (18.6.12)

Bosch Power Tools

Bruk

f

Sjekk niveller- og anvisningsnøyaktigheten til måle-

verktøyet hver gang før arbeidet påbegynnes og etter

lengre transport av måleverktøyet.

f

Beskytt måleverktøyet mot fuktighet og direkte sol-

stråling.

f

Ikke utsett måleverktøyet for ekstreme temperaturer

eller temperatursvingninger.

La det f. eks. ikke ligge i bi-

len over lengre tid. La måleverktøyet først tempereres ved

større temperatursvingninger før du tar det i bruk. Ved ek-

streme temperaturer eller temperatursvingninger kan pre-

sisjonen til måleverktøyet innskrenkes.

f

Unngå støt eller fall for måleverktøyet.

Etter sterke ytre

innvirkninger på måleverktøyet bør du alltid utføre en pre-

sisjonstest før du arbeider videre (se «Presisjonskontroll

av måleverktøyet», side 43).

f

Plasser måleverktøyet i medlevert koffert når du trans-

porterer det over lengre strekninger (f. eks. i en bil).

Pass på at måleverktøyet befinner seg i riktig posisjon

i kofferten.

Ved plassering i kofferten låses kompensato-

ren, som ellers kan ta skade ved sterke bevegelser.

Oppstilling/oppretting av måleverktøyet

Montering på stativet

Plasser stativet stabilt og sikkert mot velting eller skliing. Sett

måleverktøyet med stativfestet

13

 på gjengene til stativet og

skru måleverktøyet fast med stativets låseskrue.
Rett stativet grovt opp.
På kortere strekninger kan måleverktøyet bæres montert på

stativet. For at måleverktøyet da ikke skades, må stativet hol-

des loddrett ved transporten og må f.eks. ikke legges på langs

over skulderen.

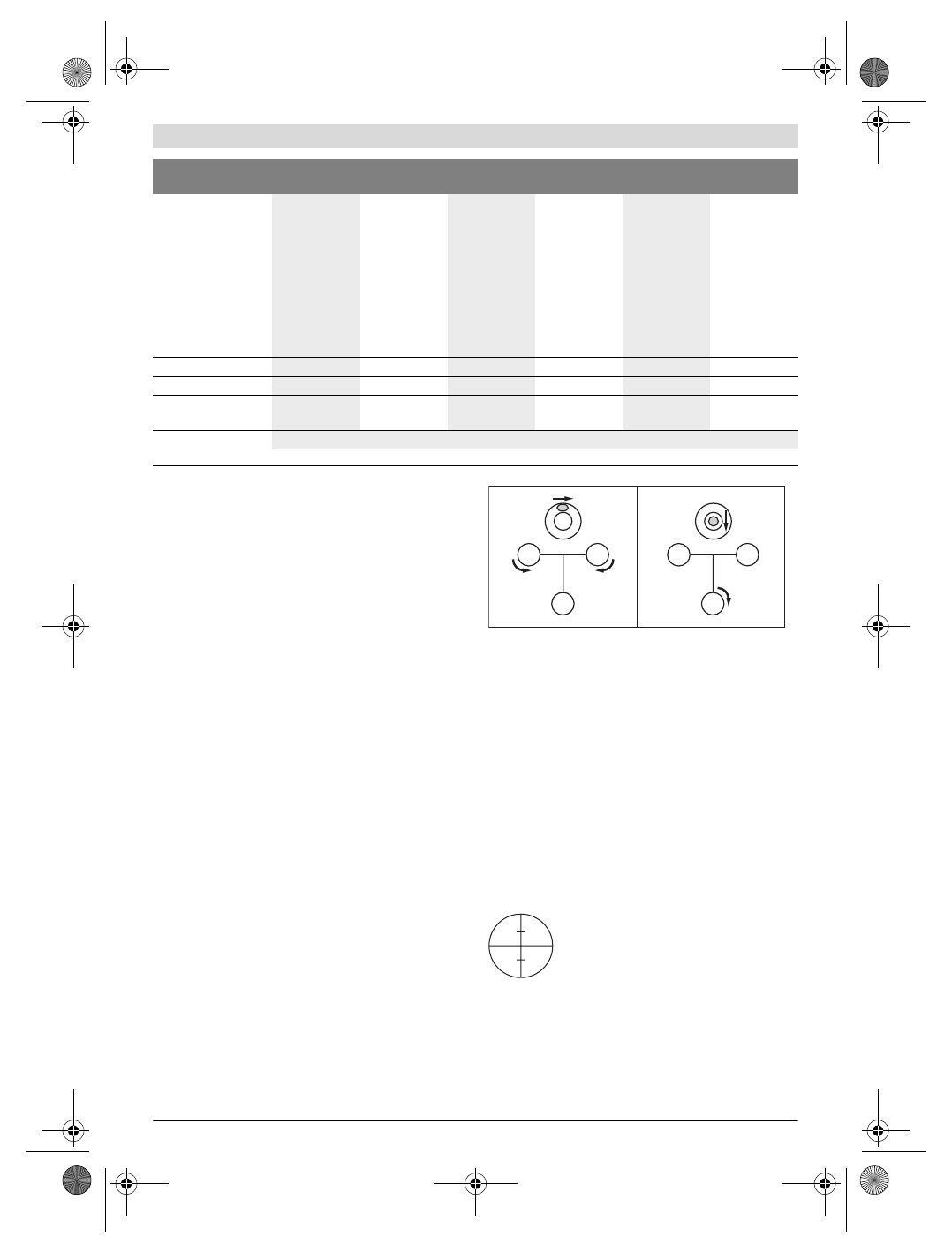

Oppretting av måleverktøyet

Rett måleverktøyet opp ved hjelp av fotskruene

12

, slik at luft-

boblen befinner seg i sentrum av deksellibellen

7

.

Ved å dreie de to første fotskruene

A

 og

B

 beveger du luftbo-

blen inn i en posisjon midt mellom disse to skruene. Skru så

den tredje fotskruen

C

, til luftboblen befinner seg i sentrum av

deksellibellen.
Etter innspilling av deksellibellen utliknes eksisterende avvik

til måleverktøyet fra vannrett posisjon av kompensatoren.
I løpet arbeidet må du med jevne mellomrom kontrollere

(f.eks. ved å se på libellespeilet

3

) om luftblæren befinner seg

i sentrum av deksellibellen.

Sentrering av måleverktøyet over et bakkepunkt

Etter behov sentrerer du måleverktøyet over et bakkepunkt.

Heng da loddet

20

 på låseskruen til stativet. Rett måleverk-

tøyet opp over bakkepunktet enten ved å forskyve måleverk-

tøyet på stativet eller justere stativet.

Fokusering av kikkerten

Ta beskyttelsesdekselet av fra objektivet

1

.

Rett kikkerten mot et lyst objekt eller hold et

hvitt papirark foran objektivet

1

. Drei på okula-

ret

6

 til trådkorset vises skarpt og sterkt sort.

Rett kikkerten mot nivellerstangen, eventuelt ved hjelp av

grovdiopteret

2

. Drei på fokuseringsknappen

16

 til delings-

feltet til nivellerstangen er skarpt synlig. Ved å dreie på side-

findriften

14

 retter du trådkorset nøyaktig opp på midten av

nivellerstangen.
Ved riktig fokusert kikkert må trådkorset og bildet til niveller-

stangen ikke forskyve seg mot hverandre når øyet beveges

bak okularet.

Kikkert

– Bilde

– Forstørrelse

– Synsfelt

– Objektivdiameter

– Minimumsmåle-

strekning

– Multiplikasjons-

faktor

– Addisjonskonstant

stående

20x

1 ° 30´

36 mm

0,3 m

100

0

stående

20x

1 ° 30´

36 mm

0,3 m

100

0

stående

26x

1 ° 30´

36 mm

0,3 m

100

0

stående

26x

1 ° 30´

36 mm

0,3 m

100

0

stående

32x

1 ° 30´

36 mm

0,3 m

100

0

stående

32x

1 ° 30´

36 mm

0,3 m

100

0

Deling horisontalkrets

1 °

1 gon

1 °

1 gon

1 °

1 gon

Stativfeste

5/8"

5/8"

5/8"

5/8"

5/8"

5/8"

Vekt tilsvarende EPTA-

Procedure 01/2003

1,7 kg

1,7 kg

1,7 kg

1,7 kg

1,7 kg

1,7 kg

Beskyttelsestype

IP 54 (støv- og sprutvannbeskyttet)

Optisk nivellerings-

apparat

GOL 20 D

GOL 20 G

GOL 26 D

GOL 26 G

GOL 32 D

GOL 32 G

Serienummeret

15

 på typeskiltet er til en entydig identifisering av måleverktøyet.

C

B

A

C

B

A

2.

1.
