28

 | Italiano

1 619 929 L41 | (18.6.12)

Bosch Power Tools

Se il cannocchiale é stato messo a fuoco correttamente, il reti-

colo e l’immagine della stadia di livellamento non devono spo-

starsi uno verso l’altra se vien mosso l’occhio dietro all’obiettivo.

Funzioni di misurazione

Posizionare sempre precisamente la stadia di livellamento in

modo verticale. Puntare lo strumento di misura allineato e

messo a fuoco sulla stadia di livellamento in modo che il reti-

colo si trovi al centro della stadia di livellamento.

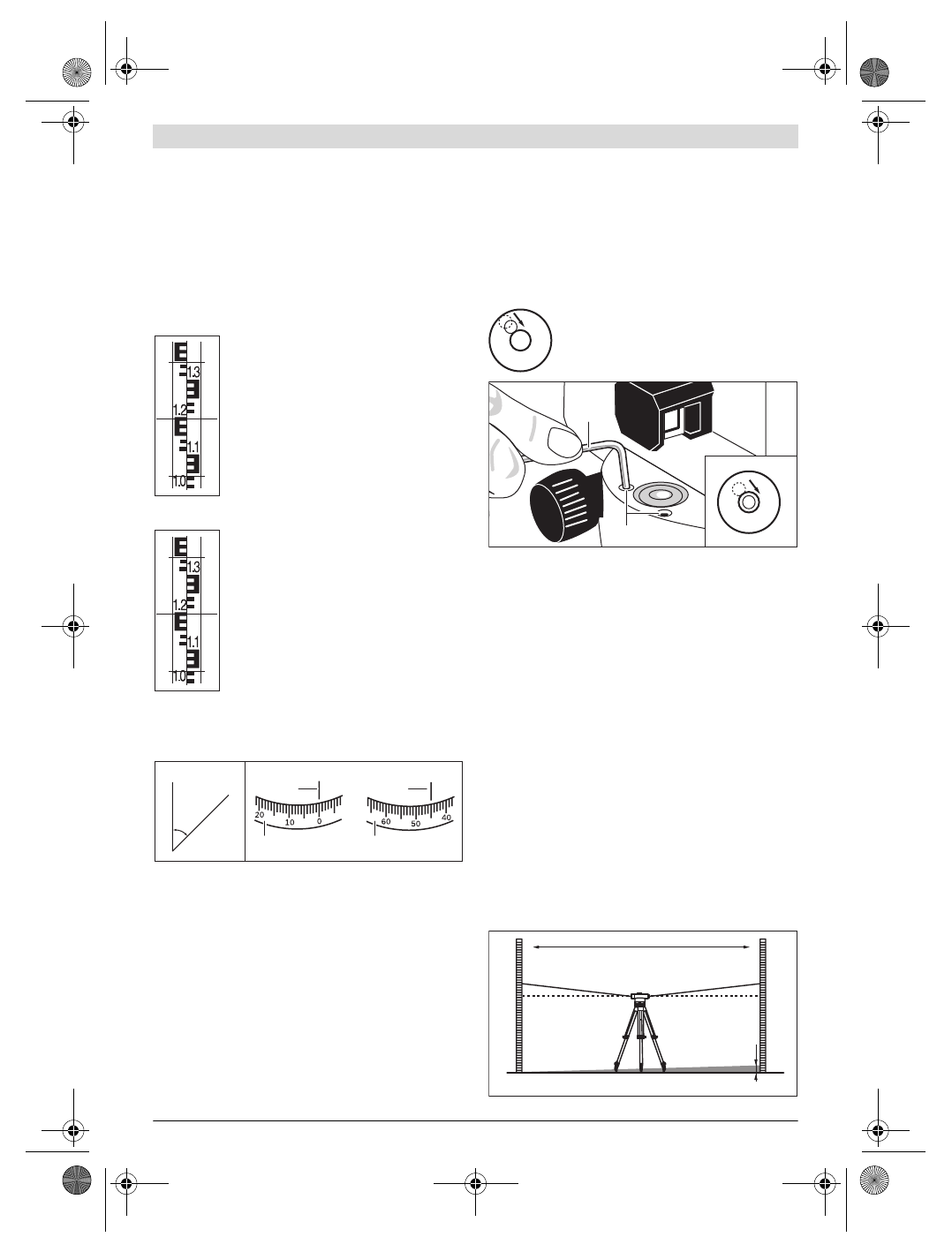

Lettura dell’altezza

Leggere l’altezza sulla stadia di livellamento al

trattino centrale del reticolo.
Altezza misurata nella figura: 1,195 m.

Misurazione della distanza

Centrare lo strumento di misura sopra il punto

a partire dal quale deve essere misurata la di-

stanza.
Leggere l’altezza sulla stadia di livellamento al

trattino superiore ed inferiore del reticolo.

Moltiplicare la differenza di entrambe le altez-

ze per 100 per ottenere la distanza dallo stru-

mento di misura alla stadia di livellamento.
Distanza misurata nella figura:

(1,347 m – 1,042 m) x 100 = 30,5 m.

Misura di un angolo

Centrare lo strumento di misura sopra il punto a partire dal

quale deve essere misurato l’angolo.

Puntare lo strumento di misura sul punto

A

. Ruotare il cerchio

azimutale

10

 con il punto zero verso la linea di fede

9

. Puntare

quindi lo strumento di misura sul punto

B

. Leggere l’angolo

sulla linea di fede

9

.

GOL 20 D/GOL 26 D/GOL 32 D: Nell’esempio angolo misura-

to: 45 ° .
GOL 20 G/GOL 26 G/GOL 32 G: Nell’esempio angolo misura-

to: 45 gon.

Controllo della precisione dello strumento di

misura

Prima dell’inizio di ogni lavoro e dopo un lungo trasporto dello

strumento di misura controllare la precisione di livellamento e

la precisione di indicazione dello strumento stesso.

Controllo della livella circolare

Con l’ausilio delle rotelline di livellamento

12

 allineare lo stru-

mento di misura in modo che la bolla d’aria si trovi al centro

della livella circolare

7

.

Ruotare il cannocchiale di 180 ° . Se la bolla d’aria non si trova

più al centro della livella circolare

7

, la livella circolare deve

essere regolata di nuovo.

Ulteriore regolazione della livella circolare

Portare la bolla d’aria della livella circolare

7

,

ruotando le rotelline di livellamento

12

, in una

posizione centrale tra la posizione finale della

procedura di controllo ed il centro.

Con l’ausilio della chiave per vite a esagono cavo

17

 ruotare le

viti di regolazione

11

 fino a quando la bolla d’aria si trova al

centro della livella circolare.
Controllare la livella circolare ruotando il cannocchiale di

180 ° . In caso di necessità ripetere la procedura di regola-

zione oppure rivolgersi eventualmente al Centro di Assistenza

Clienti Bosch.

Controllo del comparatore

Dopo l’allineamento e la messa a fuoco dello strumento di

misura misurare l’altezza ad un punto di riferimento. Premere

poi la manopola di bloccaggio

8

 del comparatore e rilasciarla

di nuovo. Misurare nuovamente l’altezza sul punto di riferi-

mento.
Se entrambe le altezze non coincidono precisamente, fare

riparare lo strumento di misura da un centro di assistenza

clienti Bosch.

Controllo del reticolo

Per il controllo è necessario un tratto di misura con una lun-

ghezza di ca. 30 m. Posizionare lo strumento di misura al cen-

tro e le stadie di livellamento

A

 e

B

 alle due estremità del tratto

di misura.

A

B

A

B

x°

9

10

9

10

17

11

A

B

30 m

a

1

b

1

d

a

1

 – b

1

 = d
