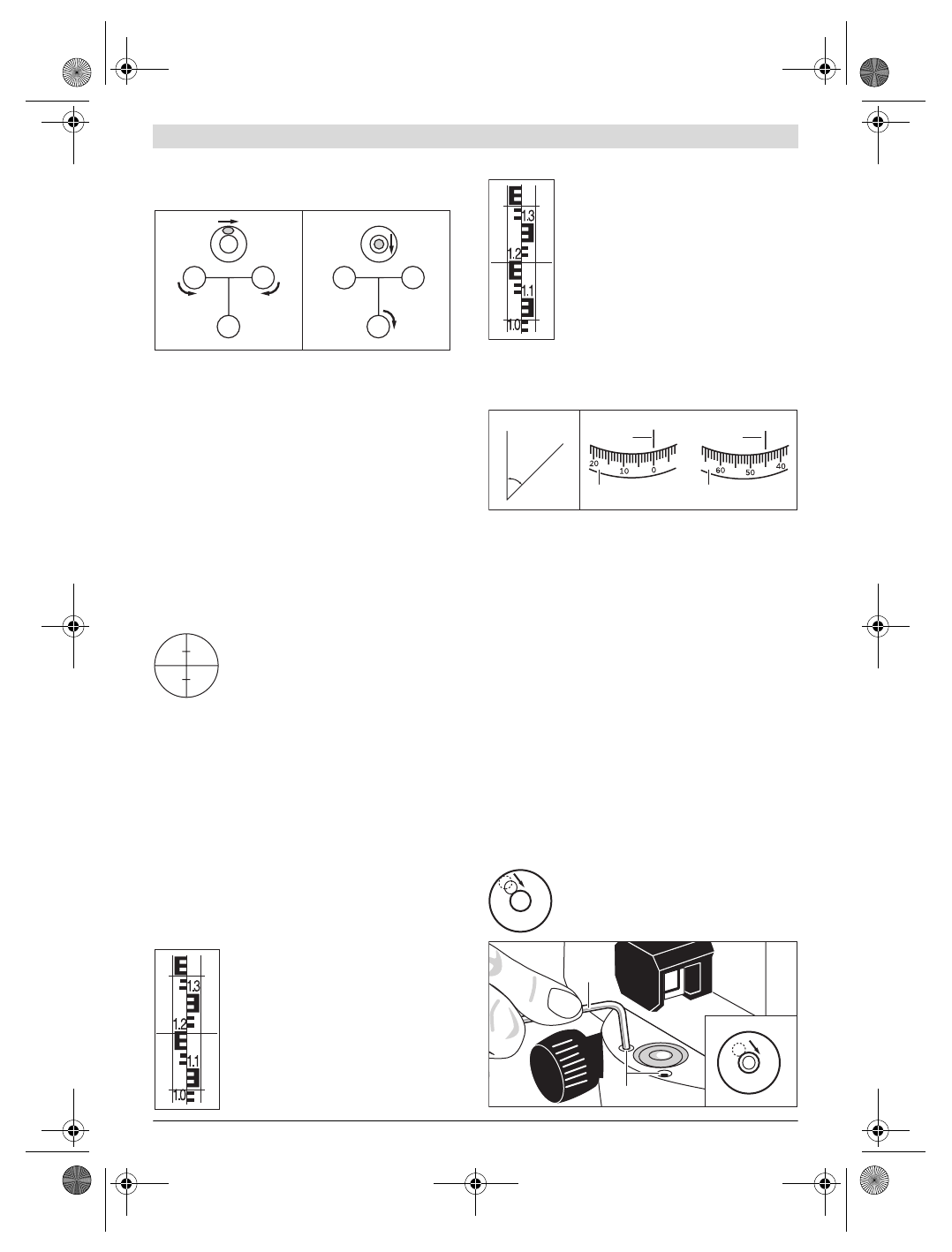

Matavimo prietaiso išlyginimas

Matavimo prietaisą reguliuojamomis kojelėmis

12

 išlyginkite

taip, kad burbulėlis būtų sferinio gulsčiuko

7

 centre.

Sukdami pirmąsias dvi reguliuojamas kojeles

A

 ir

B

, nustatykite

burbulėlį į vidurį tarp šių dviejų kojelių. Tada sukite trečiąją
reguliuojamą kojelę

C

, kol burbulėlį nustatysite į sferinio

gulsčiuko centrą.
Išlyginus sferinį gulsčiuką, likę matavimo prietaiso nuokrypiai
nuo horizontalės išlyginami kompensatoriumi.
Dirbdami reguliariai kontroliuokite (pvz., pažvelgę į gulsčiuko
veidrodį

3

), ar burbulėlis vis dar yra sferinio gulsčiuko centre.

Matavimo prietaiso centravimas virš taško ant grindų

Jei reikia, matavimo prietaisą centruokite virš taško ant
grindų. Tuo tikslu pakabinkite svambalą

20

 ant stovo

fiksuojamojo varžto. Matavimo prietaisą išlyginkite virš taško
ant grindų: arba pastumkite matavimo prietaisą ant stovo,
arba perstatykite stovą.

Teleskopo fokusavimas

Nuo objektyvo

1

 nuimkite apsauginį dangtelį.

Nukreipkite teleskopą į šviesų objektą arba
priešais objektyvą

1

 laikykite balto popieriaus

lapą. Sukite okuliarą

6

, kol susikertančios

linijos taps gerai matomos ir ryškiai juodos.

Teleskopą nukreipkite į niveliavimo kartelę, jei reikia,
naudokite apytikslį taikiklį

2

. Sukite fokusavimo rankenėlę

16

, kol aiškiai matysite niveliavimo kartelės skalę. Sukdami

tiksliojo nustatymo šoninį reguliatorių

14

, susikertančias

linijas nustatykite tiksliai į niveliavimo kartelės vidurį.
Jei teleskopas yra sufokusuotas tinkamai, susikertančios
linijos ir niveliavimo kartelės vaizdas, judant akiai už okuliaro,
neturi pasislinkti vienas kito atžvilgiu.

Matavimo funkcijos

Niveliavimo kartelę visada pastatykite tiksliai vertikaliai.
Išlygintą ir sufokusuotą matavimo prietaisą nukreipkite į
niveliavimo kartelę taip, kad susikertančios linijos būtų
niveliavimo kartelės viduryje.

Aukščio nuskaitymas

Pažiūrėkite, koks yra aukštis ant niveliavimo
kartelės ties viduriniu susikertančių linijų
brūkšneliu.

Paveiksle išmatuotas aukštis: 1,195 m.

Atstumo matavimas

Išcentruokite matavimo prietaisą virš taško,
nuo kurio reikia išmatuoti atstumą.

Pažiūrėkite, koks yra aukštis ant niveliavimo
kartelės ties viduriniu ir apatiniu susikertančių
linijų brūkšneliu. Kad gautumėte atstumą nuo
matavimo prietaiso iki niveliavimo kartelės,
abiejų aukščių skirtumą padauginkite iš 100.

Paveiksle išmatuotas atstumas:
(1,347 m

–

1,042 m) x 100 = 30,5 m.

Kampo matavimas

Išcentruokite matavimo prietaisą virš taško, nuo kurio reikia
išmatuoti kampą.

Matavimo prietaisą nukreipkite į tašką

A

. Horizontalaus limbo

10

 nulinį tašką nustatykite ties nuskaitymo žyme

9

. Tada

matavimo prietaisą nukreipkite į tašką

B

. Pažiūrėkite, koks

rodomas kampas ties nuskaitymo žyme

9

.

GOL 20 D/GOL 26 D/GOL 32 D: pavyzdyje išmatuotas
kampas: 45

°

.

GOL 20 G/GOL 26 G/GOL 32 G: pavyzdyje išmatuotas
kampas: 45 gon.

Prietaiso tikslumo tikrinimas

Kaskart prieš pradėdami dirbti bei po ilgesnio matavimo
prietaiso transportavimo patikrinkite jo niveliavimo ir rodymo
tikslumą.

Sferinio gulsčiuko tikrinimas

Matavimo prietaisą reguliuojamomis kojelėmis

12

 išlyginkite

taip, kad burbulėlis būtų sferinio gulsčiuko

7

 centre.

Pasukite teleskopą 180

°

 kampu. Jei burbulėlis pasislinkęs iš

cilindrinio gulsčiuko

7

 centro, cilindrinį gulsčiuką reikia

sureguliuoti.

Cilindrinio gulsčiuko reguliavimas

Cilindrinio gulsčiuko

7

 burbulėlį, sukdami

reguliuojamas kojeles

12

, nustatykite į vidurį

tarp patikros operacijos galinės padėties ir
centro.

C

B

A

C

B

A

2.

1.

A

B

A

B

x°

9

10

9

10

17

11
