46

 | Suomi

1 619 929 L41 | (18.6.12)

Bosch Power Tools

f

Vältä kaikkia iskuja tai mittaustyökalun pudottamista.

Jos mittaustyökaluun on vaikuttanut voimakkaita ulkoisia

voimia, tulisi ennen työn jatkamista suorittaa tarkkuustar-

kistus (katso ”Mittaustyökalun tarkkuuden tarkistus”,

sivu 46).

f

Aseta mittaustyökalu toimitukseen kuuluvaan lauk-

kuun, kun kuljetat sitä pitempiä matkoja (esim. autos-

sa). Varmista mittaustyökalun oikea asento laukussa.

Asennettaessa laukkuun kompensaattori lukkiutuu, koska

se voisi vaurioitua voimakkaista liikkeistä.

Mittaustyökalun pystytys ja suuntaus

Asennus jalustaan

Aseta jalusta tukevasti ja varmasti, jotta se ei kaadu eikä luis-

kahda. Aseta mittaustyökalun jalustakiinnitys

13

 jalustan kier-

teeseen ja kierrä mittaustyökalu kiinni jalustan lukitusruuvilla.
Suuntaa jalusta karkeasti.
Mittaustyökalun voi kantaa lyhyitä matkoja jalustaan asennet-

tuna. Jotta mittaustyökalu ei silloin vaurioituisi, tulee jalustaa

kuljettaessa pitää pystysuorassa, sitä ei esim. saa asettaa ol-

kapäälle.

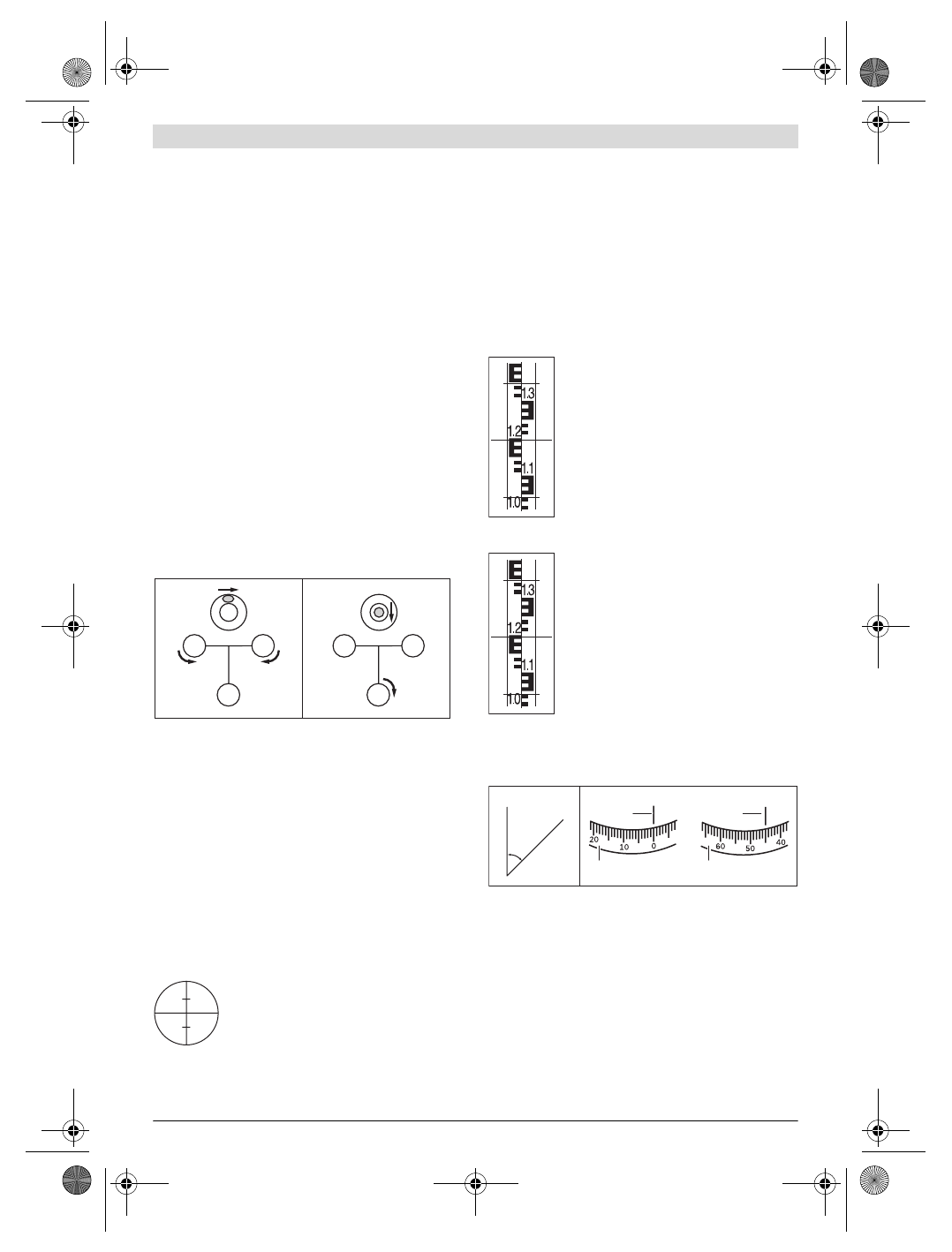

Mittaustyökalun suuntaus

Suuntaa mittaustyökalu jalkaruuvien

12

 avulla niin, että ilma-

kupla on rasialibellin

7

 keskellä.

Saata ilmakupla kohtaan keskelle jalkaruuveja

A

 ja

B

 kiertä-

mällä näitä kahta ensimmäistä ruuvia. Kierrä sitten kolmatta

jalkaruuvia

C

, kunnes ilmakupla on keskellä rasialibelliä.

Rasialibellin kuplan asettumisen jälkeen kompensaattori ta-

saa vielä mittaustyökalun poikkeamat vaakasuorasta.
Tarkista työn aikana säännöllisesti (esim. rasialibellin peiliin

3

katsomalla), että ilmakupla vielä on rasialibellin keskellä.

Mittaustyökalun keskitys alustapisteen yläpuolelle

Keskitä mittaustyökalu tarvittaessa alustapisteen yläpuolelle.

Kiinnitä tätä varten luoti

20

 jalustan lukitusruuviin. Kohdista

mittaustyökalu alustapisteen yläpuolelle, joko siirtämällä ja-

lustassa olevaa mittaustyökalua tai säätämällä jalustaa.

Kaukoputken tarkennus

Poista suojus objektiivista

1

.

Oikaise kaukoputki vaaleaan kohteeseen, tai

pidä valkoinen paperiarkki objektiivin

1

 edes-

sä. Kierrä okulaaria

6

, kunnes lankaristi näkyy

selvänä ja syvän mustana.

Suuntaa kaukoputki tasauslattaan, tarvittaessa karkeatäh-

täintä

2

 käyttäen. Kierrä tarkennusnuppia

16

, kunnes tasaus-

latan jakokenttä näkyy terävänä. Suuntaa lankaristi tarkasti

keskelle tasauslattaa kiertämällä sivuttaisen hienosäädön

nuppia

14

.

Kun kaukoputki on oikein tarkennettu, et pysty siirtämään lan-

karistiä ja tasauslatan kuvaa toisiinsa nähden, okulaarin taka-

na olevaa silmää liikuttamalla.

Mittaustoiminnot

Aseta aina tasauslatta tarkalleen pystysuoraan. Suuntaa oi-

kaistu ja tarkennettu mittaustyökalu tasauslattaan niin, että

lankaristi on tasauslatan keskellä.

Korkeuden lukeminen

Lue korkeus tasauslatasta lankaristin keskim-

mäisen viivan kohdalta.
Kuvassa mitattu korkeus: 1,195 m.

Etäisyyden mittaus

Keskitä mittaustyökalu sen pisteen yläpuolel-

le, josta etäisyys tulee mitata.
Lue korkeus tasauslatasta lankaristin ylimmän

ja alimman viivan kohdalta. Kerro kahden kor-

keuden ero luvulla 100, jolloin saat tulokseksi

etäisyyden mittaustyökalusta tasauslattaan.
Kuvassa mitattu etäisyys:

(1,347 m – 1,042 m) x 100 = 30,5 m.

Kulman mittaus

Keskitä mittaustyökalu sen pisteen yläpuolelle, josta kulma

tulee mitata.

Suuntaa mittaustyökalu pisteeseen

A

. Kierrä vaakakehän

10

nollapiste lukumerkkiin

9

. Suuntaa sitten mittaustyökalu pis-

teeseen

B

. Lue kulma lukumerkin

9

 kohdalta.

GOL 20 D/GOL 26 D/GOL 32 D: Esimerkissä mitattu kulma:

45 ° .
GOL 20 G/GOL 26 G/GOL 32 G: Esimerkissä mitattu kulma:

45 gon.

Mittaustyökalun tarkkuuden tarkistus

Tarkista mittauslaitteen tasaus- ja näyttötarkkuus ennen jo-

kaista työn aloittamista sekä mittaustyökalun pitkän kuljetuk-

sen jälkeen.

C

B

A

C

B

A

2.

1.

A

B

A

B

x°

9

10

9

10
