102
| Eesti
1 619 929 L41 | (18.6.12)
Bosch Power Tools

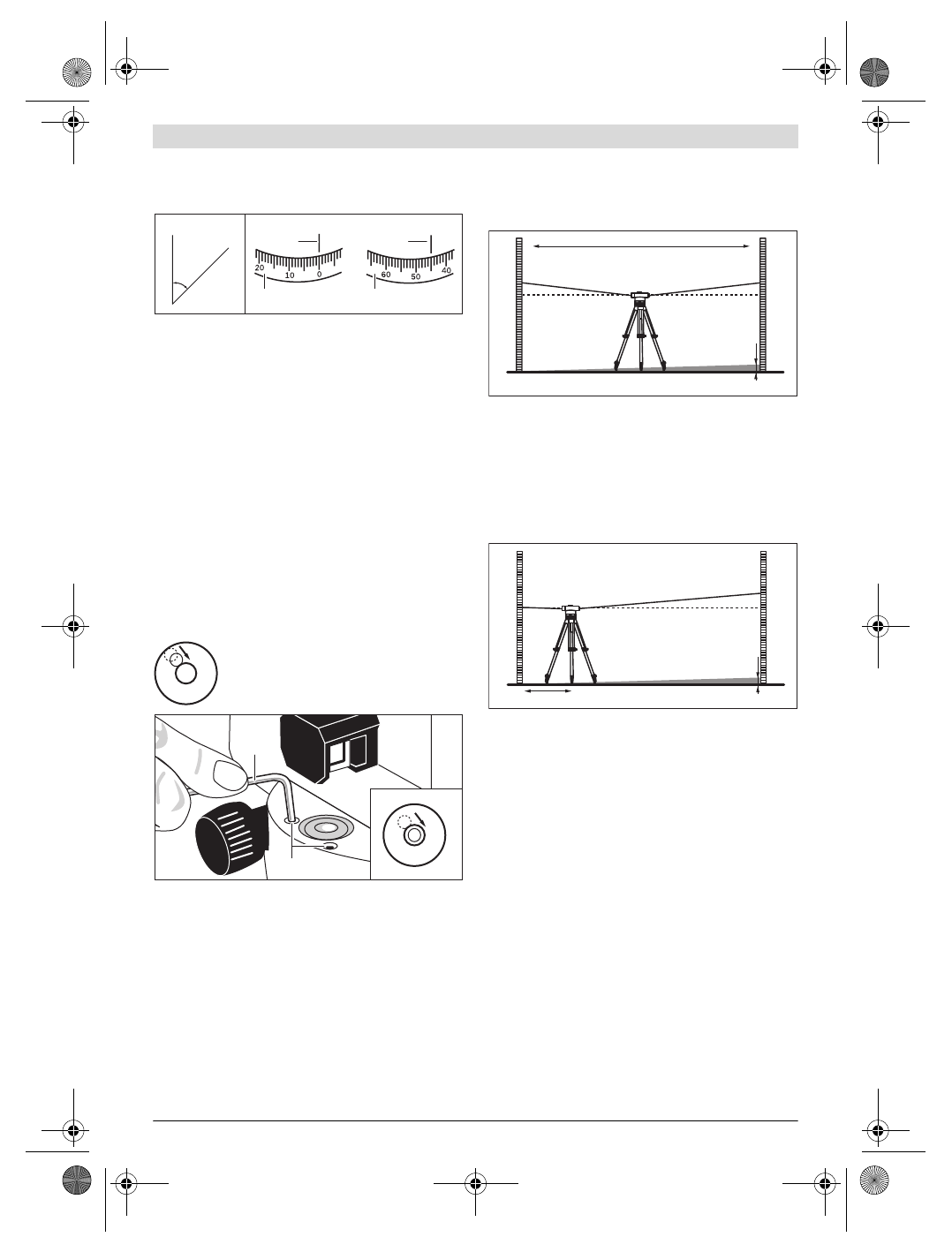

Nurga mõõtmine
Tsentreerige mõõteseade punkti kohal, millest tuleb nurka
mõõta.
Suunake mõõteseade punktile
A
. Keerake horisontaalringi
10
, nii et nullpunkt jääb kohakuti lugemi märgistusega
9
.
Seejärel suunake mõõteseade punktile
B
. Fikseerige nurk
lugemi märgistuse
9
juures.
GOL 20 D/GOL 26 D/GOL 32 D: Näites mõõdetud nurk: 45
°
.
GOL 20 G/GOL 26 G/GOL 32 G: Näites mõõdetud nurk:
45 gon.
Seadme täpsuse kontrollimine
Kontrollige mõõteseadme nivelleerimis- ja näidutäpsust iga
kord enne töö alustamist ja pärast seadme pikemat
transportimist.
Ümmarguse libelli kontrollimine
Rihtige statiiv jalakruvide
12
abil välja nii, et õhumull on
ümmarguse libelli
7
keskmes.
Keerake pikksilma 180
°
. Kui õhumull ei ole enam ümarlibelli
7
keskmes, tuleb ümarlibelli reguleerida.
Ümarlibelli reguleerimine
Viige ümarlibelli
7
õhumull jalakruvisid
12
keerates asendisse, mis jääb
kontrolliprotsessi lõppasendi ja keskpunkti
vahele.
Sisekuuskantvõtmega
17
keerake reguleerimiskruvisid
11
,
kuni õhumull on ümarlibelli keskmes.
Ümarlibelli kontrollimiseks keerake pikksilma 180
°
. Vajaduse
korral korrake reguleerimisprotsessi või pöörduge Boschi
volitatud remonditöökotta.
Kompensaatori kontrollimine
Pärast mõõteseadme väljarihtimist ja fokusseerimist mõõtke
ära kõrgus teatud võrdluspunktis. Seejärel vajutage
kompensaatori lukustusnupule
8
ja vabastage see uuesti.
Mõõtke uuesti ära kõrgus võrdluspunktis.
Kui kõrgused ei ole võrdsed, laske mõõteseade Boschi
volitatud remonditöökojas parandada.
Niitristi kontrollimine
Kontrollimiseks on vaja umbes 30 m pikkust mõõtepiirkonda.
Asetage mõõteseade mõõtepiirkonna keskpunkti ja
nivelleerimislatid
A
ja
B
mõõtepiirkonna algusesse ja lõppu.
Pärast mõõteseadme väljarihtimist ja fokusseerimist
fikseerige kõrguse lugem mõlemal nivelleerimislatil. Arvutage
välja vahe
d
, mis jääb kõrguse
a
1
nivelleerimislatil
A
ja kõrguse
b
1
nivelleerimislatil
B
vahele.
Näide:
a
1
= 1,937 m
b
1
= 1,689 m
a
1
–
b
1
= 1,937 m
–
1,689 m = 0,248 m =
d
Asetage seade umbes 1 m kaugusele nivelleerimislatist
A
.
Pärast mõõteseadme väljarihtimist ja fokusseerimist võtke
kõrguse lugem
a
2
nivelleerimislatilt
A
.
Lahutage eelnevalt väljaarvutatud väärtus
d
mõõdetud
kõrgusest
a
2
, et saada ettenähtud kõrgust
b
2
nivelleerimislatil
B
.
Mõõtke kõrgus
b
2
nivelleerimislatil
B
. Kui mõõdetud väärtus
erineb arvutatud ettenähtud väärtusest rohkem kui 6 mm
(GOL 20 D/G), 3 mm (GOL 26 D/G) või 2 mm (GOL 32 D/G)
võrra, tuleb niitristi justeerida.
Näide:
a
2
= 1,724 m
d
= 0,248 m
a
2
–
d
= 1,724 m
–
0,248 m = 1,476 m
GOL 20 D/G: Kõrgus
b
2
peab mõõtmisel olema 1,476 m
±
6 mm.
GOL 26 D/G: Kõrgus
b
2
peab mõõtmisel olema 1,476 m
±
3 mm.
GOL 32 D/G: Kõrgus
b
2
peab mõõtmisel olema 1,476 m
±
2 mm.
A
B
A
B
x°
9
10
9
10
17
11
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
A
B
1 m
a
2
b
2
a
2
– d = b
2
d
OBJ_BUCH-1239-002.book Page 102 Monday, June 18, 2012 10:51 AM
