Slovensky |
67
Bosch Power Tools
1 619 929 L41 | (18.6.12)

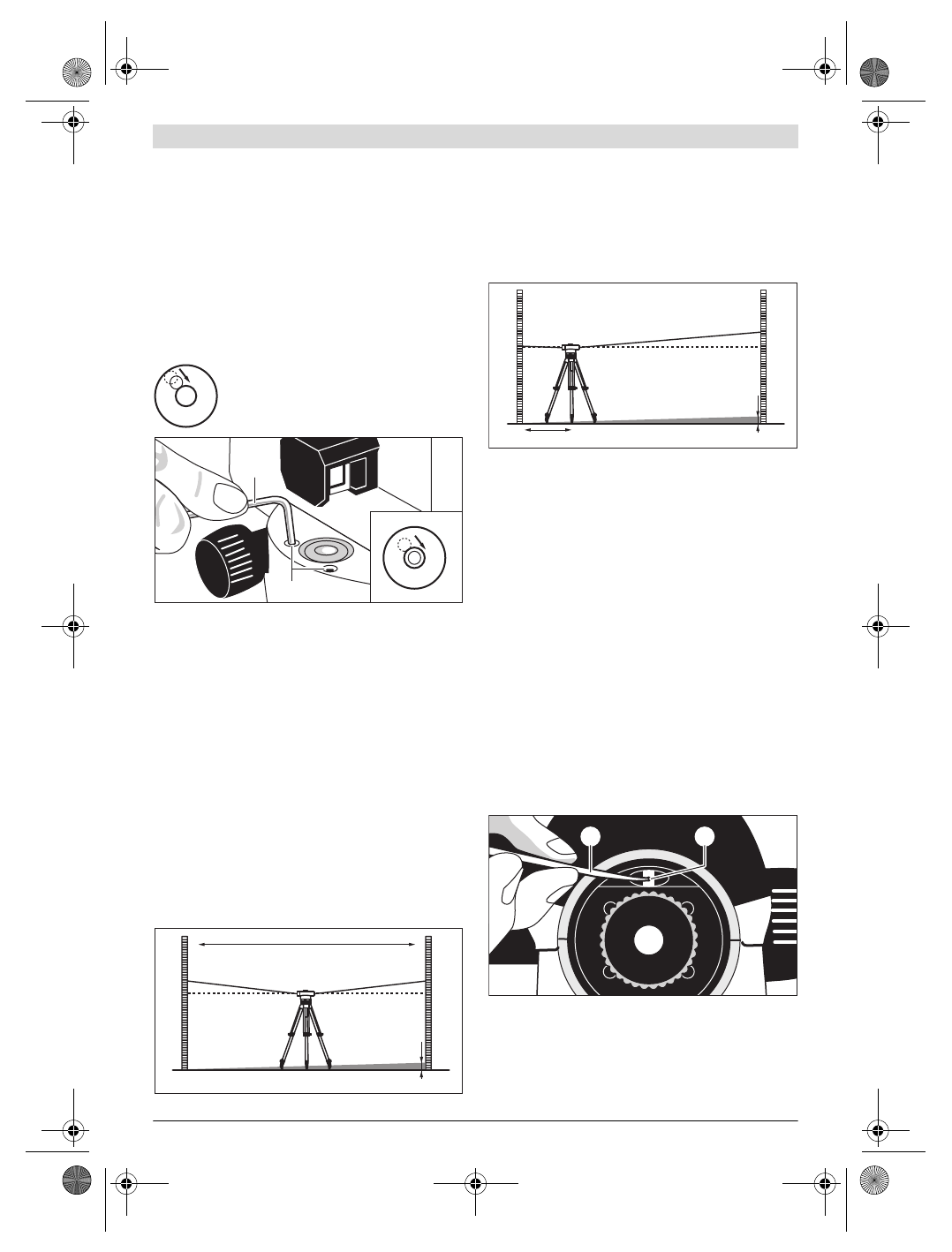

Kontrola presnosti merania meracieho prístroja
Pred každým začiatkom práce ako aj po dlhšom transporte
meracieho prístroja prekontrolujte presnosť nivelácie a
presnosť indikácie meracieho prístroja.
Kontrola zapuzdrenej libely
Vyrovnajte merací prístroj pomocou pätkových skrutiek
12
tak, aby sa bublinka zapuzdrenej libely
7
nachádzala v strede.
Otočte ďalekohľad o 180
°
. Ak sa vzduchová bublinka
nenachádza v strede zapuzdrenej libely
7
, musí sa
zapuzdrená libela najustovať (nastaviť).
Nastavenie zapuzdrenej libely
Vzduchovú bublinku zapuzdrenej libely
7
nastavte otáčaním pätkových skrutiek
12
do
polohy v strede medzi koncovou polohou
kontrolného úkonu a medzi stredom.
Pomocou kľúča na skrutky s vnútorným šesťhranom
17
otáčajte aretačné skrutky
11
tak dlho, až sa bude vzduchová
bublinka nachádzať v strede zapuzdrenej libely.
Skontrolujte zapuzdrenú libelu otočením ďalekohľadu o
180
°
. V prípade potreby zopakujte nastavovací úkon, alebo
sa obráťte na autorizované servisné stredisko firmy Bosch.
Kontrola kompenzátora
Po nastavení a zaostrení meracieho prístroja odmerajte výšku
na nejakom referenčnom bode. Potom stlačte aretačný
gombík
8
kompenzátora a opäť ho uvoľnite. Znova odmerajte
výšku na referenčnom bode.
V takom prípade, ak sa obe výšky presne nezhodujú, dajte
merací prístroj opraviť do autorizovaného servisného
strediska Bosch.
Kontrola vláknového kríža
Na túto kontrolu potrebujete meraciu trasu s dĺžkou približne
30 m. Postavte merací prístroj do stredu a nivelačné laty
A
a
B
na oba konce meracej trasy.
Po nastavení a zaostrení meracieho prístroja odčítajte výšku
na oboch nivelačných latách. Vypočítajte rozdiel
d
medzi
výškou
a
1
na nivelačnej late
A
a výškou
b
1
na nivelačnej late
B
.
Príklad:
a
1
= 1,937 m
b
1
= 1,689 m
a
1
–
b
1
= 1,937 m
–
1,689 m = 0,248 m =
d
Postavte merací prístroj približne do vzdialenosti 1 m od
nivelačnej laty
A
. nastavení a zaostrení meracieho prístroja
odčítajte výšku
a
2
na nivelačnej late
A
.
Predtým vypočítanú hodnotu
d
odčítajte od nameranej výšky
a
2
, aby ste dostali určenú hodnotu pre výšku
b
2
na nivelačnej
late
B
.
Odmerajte výšku
b
2
na nivelačnej late
B
. Ak sa nameraná
hodnota odlišuje od vypočítanej hodnoty o viac ako 6 mm
(GOL 20 D/G), 3 mm (GOL 26 D/G) resp. 2 mm
(GOL 32 D/G), treba vláknový kríž nastaviť.
Príklad:
a
2
= 1,724 m
d
= 0,248 m
a
2
–
d
= 1,724 m
–
0,248 m = 1,476 m
GOL 20 D/G: Výška
b
2
musí mať pri meraní hodnotu 1,476 m
±
6 mm.
GOL 26 D/G: Výška
b
2
musí mať pri meraní hodnotu 1,476 m
±
3 mm.
GOL 32 D/G: Výška
b
2
musí mať pri meraní hodnotu 1,476 m
±
2 mm.
Nastavovanie vláknového kríža
Odskrutkujte kryt okulára
4
. Otáčajte pomocou
nastavovacieho tŕňa
18
aretačnú skrutku
5
v smere pohybu
hodinových ručičiek resp. proti smeru pohybu hodinových
ručičiek tak, až sa pri meraní na meracej late
B
dosiahne
vypočítaná hodnota pre výšku
b
2
.
Kryt okulára
4
naskrutkujte opäť na pôvodné miesto.
17
11
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
A
B
1 m
a
2
b
2
a
2
– d = b
2
d
18
5
OBJ_BUCH-1239-002.book Page 67 Monday, June 18, 2012 10:51 AM
