Română |
83
Bosch Power Tools
1 619 929 L41 | (18.6.12)

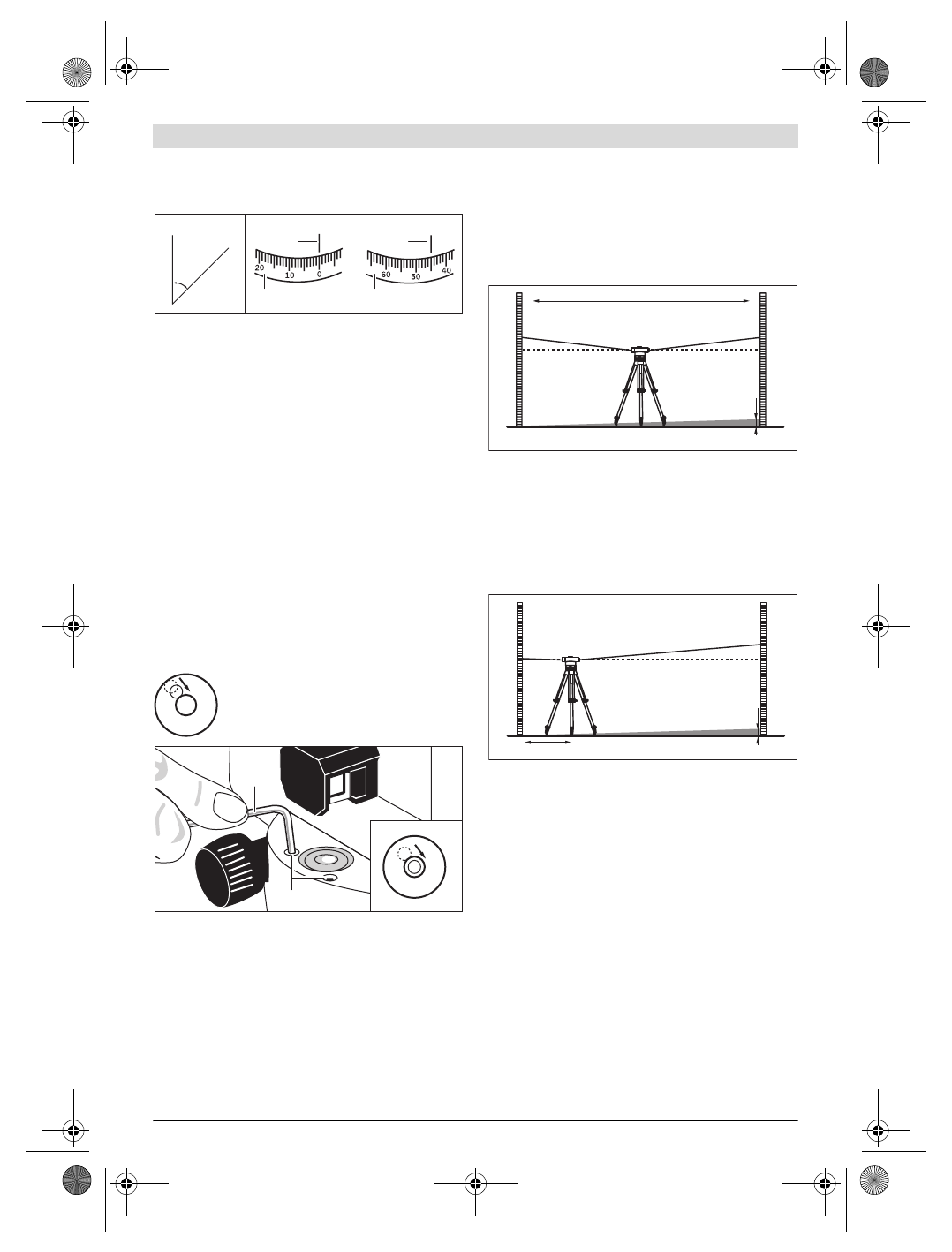

Măsurarea unghiurilor
Centraţi aparatul de măsură deasupra punctului din care
trebuie măsurat unghiul.
Îndreptaţi aparatul de măsură spre punctul
A
. Rotiţi cercul
orizontal
10
cu punctul zero spre marcajul de citire
9
.
Îndreptaţi apoi aparatul de măsură spre punctul
B
. Citiţi
unghiul pe marcajul de citire
9
.
GOL 20 D/GOL 26 D/GOL 32 D: Unghiul măsurat în exemplu:
45
°
.
GOL 20 G/GOL 26 G/GOL 32 G: Unghiul măsurat în exemplu:
45 gon.
Verificarea preciziei aparatului de măsură
Verificaţi precizia de nivelare şi afişare a aparatului de măsură
înainte de a începe lucrul cât şi după un transport de mai lungă
durată al acestuia.
Verificarea nivelei sferice
Orientaţi astfel aparatul de măsură cu ajutorul şuruburilor
de calare
12
, încât bula de aer să se afle în centrul nivelei
sferice
7
.
Rotiţi telescopul la 180
°
. Dacă bula de aer nu se mai află în
centrul nivelei sferice
7
, aceasta din urmă trebuie reajustată.
Reajustarea nivelei sferice
Aduceţi bula de aer a nivelei sferice
7
, prin
răsucirea şuruburilor de calare
12
, într-o
poziţie situată la mijloc, între poziţia finală a
procesului de verificare şi centru.
Răsuciţi cu ajutorul cheii imbus
17
şuruburile de ajustare
11
,
până când bula de aer se va afla în centrul nivelei sferice.
Verificaţi nivela sferică rotind telescopul la 180
°
. Dacă este
necesar, repetaţi procedura de ajustare sau eventual
adresaţi-vă centrului de asistenţă tehnică şi service post-
vânzări Bosch.
Verificarea compensatorului
După alinierea şi focusarea aparatului de măsură măsuraţi
înălţimea într-un punct de referinţă. Apăsaţi apoi butonul de
blocare
8
al compensatorului şi eliberaţi-l din nou. Măsuraţi
din nou înălţimea în punctul de referinţă.
Dacă cele două înălţimi nu coincid exact, predaţi aparatul de
măsură pentru reparare la un centru de asistenţă tehnică şi
service post-vânzări Bosch.
Verificarea crucii reticulare
Pentru verificare aveţi nevoie de un tronson de măsurare de
aprox. 30 m lungime. Aşezaţi aparatul de măsură în mijloc iar
mirele
A
şi
B
în cele două capete ale tronsonului de măsurare.
După alinierea şi focusarea aparatului de măsură citiţi
înălţimea pe cele două mire de nivelment. Calculaţi diferenţa
d
intre înălţimea
a
1
de pe mira de nivelment
A
şi înălţimea
b
1
de pe mira de nivelment
B
.
Exemplu:
a
1
= 1,937 m
b
1
= 1,689 m
a
1
–
b
1
= 1,937 m
–
1,689 m = 0,248 m =
d
Amplasaţi aparatul de măsură la o distanţă de aprox. 1 m de
mira de nivelment
A
. După alinierea şi focusarea aparatului de
măsură citiţi înălţimea
a
2
de pe mira de nivelment
A
.
Scădeţi valoarea calculată
d
din înălţimea măsurată
a
2
, pentru
a obţine valoarea de referinţă pentru înălţimea
b
2
de pe mira
de nivelment
B
.
Măsuraţi înălţimea
b
2
cu mira de nivelment
B
. Dacă valoarea
măsurată se abate cu mai mult de 6 mm (GOL 20 D/G), 3 mm
(GOL 26 D/G) respectiv 2 mm (GOL 32 D/G) de la valoarea
de referinţă calculată, crucea reticulară trebuie reajustată.
Exemplu:
a
2
= 1,724 m
d
= 0,248 m
a
2
–
d
= 1,724 m
–
0,248 m = 1,476 m
GOL 20 D/G: La măsurare, înălţimea
b
2
trebuie să fie de
1,476 m
±
6 mm.
GOL 26 D/G: La măsurare, înălţimea
b
2
trebuie să fie
de1,476 m
±
3 mm.
GOL 32 D/G: La măsurare, înălţimea
b
2
trebuie să fie
de1,476 m
±
2 mm.
A
B
A
B
x°
9
10
9
10
17
11
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
A
B
1 m
a
2
b
2
a
2
– d = b
2
d
OBJ_BUCH-1239-002.book Page 83 Monday, June 18, 2012 10:51 AM
