128

 | Bahasa Indonesia

1 619 929 L41 | (18.6.12)

Bosch Power Tools

Penggunaan

f

Setiap kali sebelum mulai menggunakan alat pengukur

serta setelah alat pengukur diangkut ke tempat yang

jauh, periksalah ketepatan penyetelan dan

pengukurannya.

f

Lindungilah alat pengukur terhadap cairan dan sinar

matahari yang langsung.

f

Jagalah supaya alat pengukur tidak terkena suhu yang

luar biasa atau perubahan suhu yang luar biasa.

Misalnya,

janganlah meninggalkan alat pengukur untuk waktu yang

lama di dalam mobil. Jika ada perubahan suhu yang besar,

biarkan alat pengukur mencapai suhu yang merata dahulu

sebelum Anda mulai menggunakannya. Pada suhu yang luar

biasa atau jika ada perubahan suhu yang luar biasa,

ketelitian pengukuran alat pengukur bisa terganggu.

f

Jagalah supaya alat pengukur tidak digoncangkan atau

dijatuhkan.

Jika alat pengukur kena dampak dari luar,

sebelum Anda melanjutkan penggunaan alat pengukur,

lakukanlah selalu pemeriksaan ketelitian pengukuran (lihat

„Memeriksa ketepatan alat pengukur“, halaman 129).

f

Masukkan alat pengukur ke dalam koper yang dipasok

bersamanya, jika alat pengukur diangkut ke tempat

yang jauh (misalnya dalam mobil). Perhatikanlah

kedudukan yang tepat dari alat pengukur di dalam

kopernya.

Jika alat pengukur dimasukkan ke dalam koper,

kompensator dikunci, karena kompensator bisa menjadi

rusak jika digoncangkan.

Memasang/menyetel alat pengukur

Memasang pada tripod

Tempatkan tripod secara mantap dan sedemikian sehingga

tidak bisa terguling atau tergeser. Pasangkan alat pengukur

dengan ulir untuk tripod

13

 pada ulir sekrup dari tripod dan

kencangkan alat pengukur dengan baut pengunci dari tripod.
Ratakan tripod secara kasar.
Jika jaraknya tidak jauh, alat pengukur yang sudah dipasangkan

pada tripod boleh diangkut. Supaya alat pengukur tidak rusak

selama diangkut, tripod selama angkutan harus dibawa secara

tegak lurus dan misalnya tidak boleh dipikul di atas bahu.

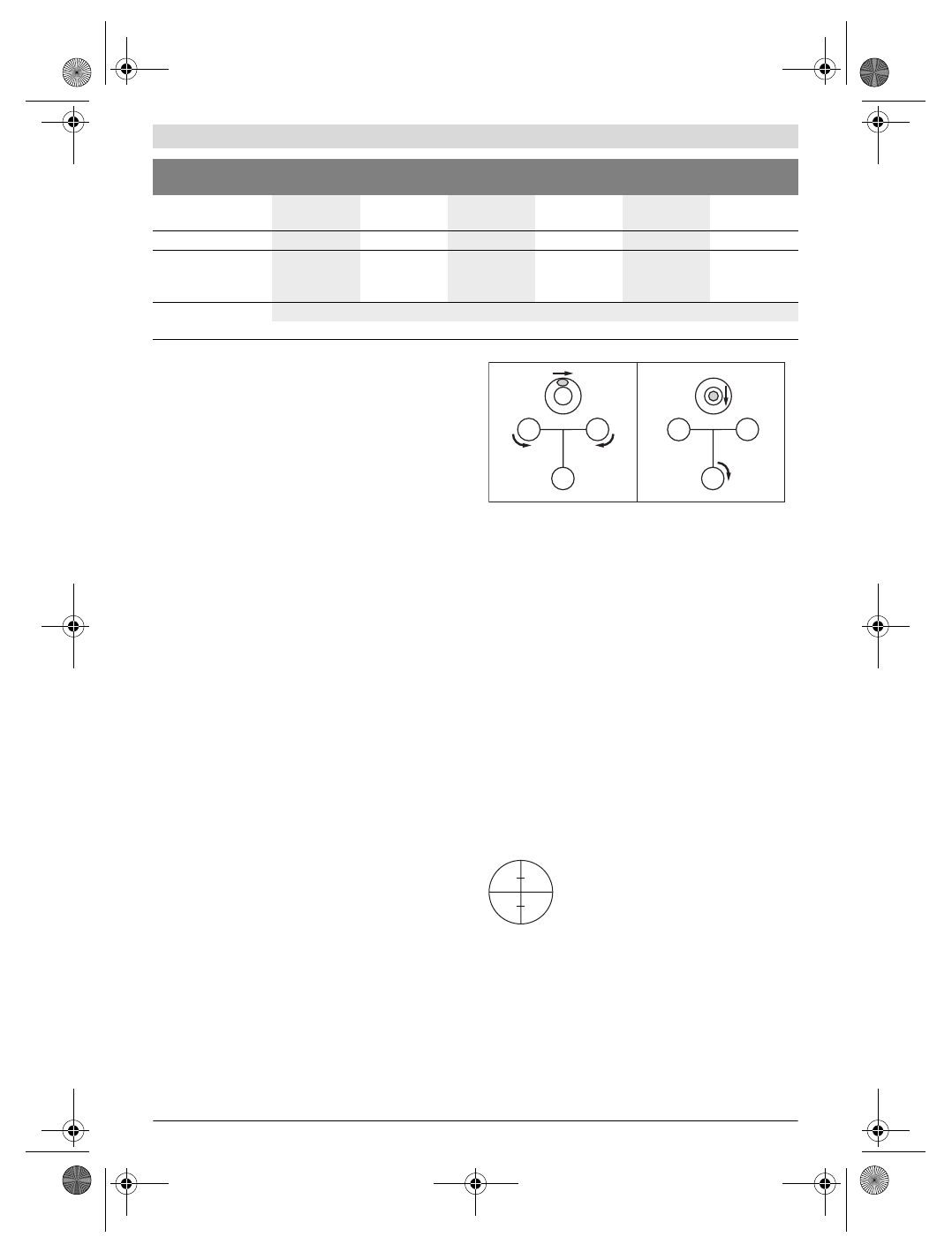

Menyetel alat pengukur

Setelkan alat pengukur dengan memutarkan kaki-kaki yang

bisa diulir

12

 sedemikian, sampai gelembung udara berada di

tengah dari mata waterpas yang bulat

7

.

Tempatkan gelembung udara, dengan cara memutarkan

kedua kaki yang bisa diulir

A

 dan

B

, ke kedudukan di tengah di

antara kedua kaki yang bisa diulir. Kemudian putarkan kaki

ketiga yang bisa diulir

C

, sampai gelembung udara berada di

pusat dari mata waterpas yang bulat.
Setelah gelembung udara di mata waterpas yang bulat tidak

goyang lagi, ketidak tepatan alat pengukur dari bidang

horisontal disetelkan oleh kompensator.
Selama menggunakan alat pengukur, periksalah secara

berkala (misalnya dengan melihat pada kaca dari mata

waterpas

3

), apakah gelembung udara masih berada di pusat

dari mata waterpas.

Memusatkan alat pengukur di atas titik di tanah

Jika perlu, pusatkan alat pengukur di atas titik di tanah. Untuk

melakukannya, gantungkan tali timbangan tegak lurus

20

pada baut pengunci dari tripod. Setelkan alat pengukur di

atas titik di tanah, dengan cara menggesarkan alat pengukur

yang berada pada tripod atau merubah penyetelan tripod.

Memfokuskan teropong

Lepaskan kap pelindung dari obyektif

1

.

Bidikkan teropong pada obyek yang cerah atau

tempatkan satu lembar kertas yang putih di

depan obyektif

1

. Putarkan okular

6

, sampai

tanda silang terlihat jelas dan hitam pekat.

Bidikkan teropong pada rambu ukur, jika perlu dengan

bantuan pedoman untuk mengarahkan

2

. Putarkan knop

untuk memfokuskan

16

, sampai bidang skala pada rambu

ukur terlihat jelas. Dengan cara memutar roda di samping

untuk penyetelan halus

14

, arahkan tanda silang sampai

berada persis di tengah rambu ukur.
Jika teropong difokuskan dengan betul, tanda silang dan

gambar dari rambu ukur tidak boleh saling tergeser, jika mata

di belakang okular digerakkan.

Pembagian lingkaran

horisontal

1 °

1 gon

1 °

1 gon

1 °

1 gon

Ulir untuk tripod

5/8"

5/8"

5/8"

5/8"

5/8"

5/8"

Berat sesuai dengan

EPTA-Procedure

01/2003

1,7 kg

1,7 kg

1,7 kg

1,7 kg

1,7 kg

1,7 kg

Jenis keamanan

IP 54 (lindungan terhadap debu dan air penyiraman)

Automatic Level/

Waterpas

GOL 20 D

GOL 20 G

GOL 26 D

GOL 26 G

GOL 32 D

GOL 32 G

Anda bisa mengidentifikasikan alat pengukur Anda dengan pasti, dengan nomor seri

15

 pada label tipe.

C

B

A

C

B

A

2.

1.
