Funcionamento

f

Sempre controlar a exactidão de nivelamento e de indi-

cação do instrumento de medição antes de começar a

trabalhar, assim como após um longo transporte do ins-

trumento de medição.

f

Proteger o instrumento de medição contra humidade

ou insolação directa.

f

Não sujeitar o instrumento de medição a temperaturas

extremas nem a oscilações de temperatura.

Não deixá-

lo p. ex. dentro de um automóvel durante muito tempo. No

caso de grandes variações de temperatura deverá deixar o

instrumento de medição alcançar a temperatura de funcio-

namento antes de colocá-lo em funcionamento. No caso

de temperaturas ou de oscilações de temperatura extre-

mas é possível que a precisão do instrumento de medição

seja prejudicada.

f

Evitar que instrumento de medição sofra qualquer tipo

de golpes ou quedas.

Após fortes influências exteriores

no instrumento de medição, deveria sempre ser realizado

um controlo de exactidão antes de continuar a trabalhar

(veja “Controlo de precisão do instrumento de medição”

página 24).

f

Colocar o instrumento de medição na mala fornecida,

se tiver que transportá-lo por longas distâncias (p. ex.

no carro). O instrumento de medição deve ser colocado

na mala na posição correcta.

O condensador deve ser

travado ao ser colocado na mala, caso contrário ele poderá

ser danificado por movimentos fortes.

Posicionar e alinhar o instrumento de medição

Montagem no tripé

Instalar o tripé de forma estável e segura, de modo que não

possa tombar nem escorregar. Colocar o instrumento de me-

dição com o alojamento do tripé

13

 sobre a rosca do tripé e

atarraxar o instrumento de medição com o parafuso de fixa-

ção do tripé.
Alinhar aproximadamente o tripé.
Para o transporte em curtas distâncias, o instrumento de

medição pode ser transportado montado no tripé. Para que o

instrumento de medição não seja danificado, é necessário

que durante o transporte o tripé seja segurado na vertical e,

p. ex., não seja transportado deitado por cima dos ombros.

Alinhar o instrumento de medição

Alinhar o instrumento de medição com ajuda dos parafusos

de nivelamento

12

, de modo que a bolha de ar se encontre no

centro do nível de bolha de ar

7

.

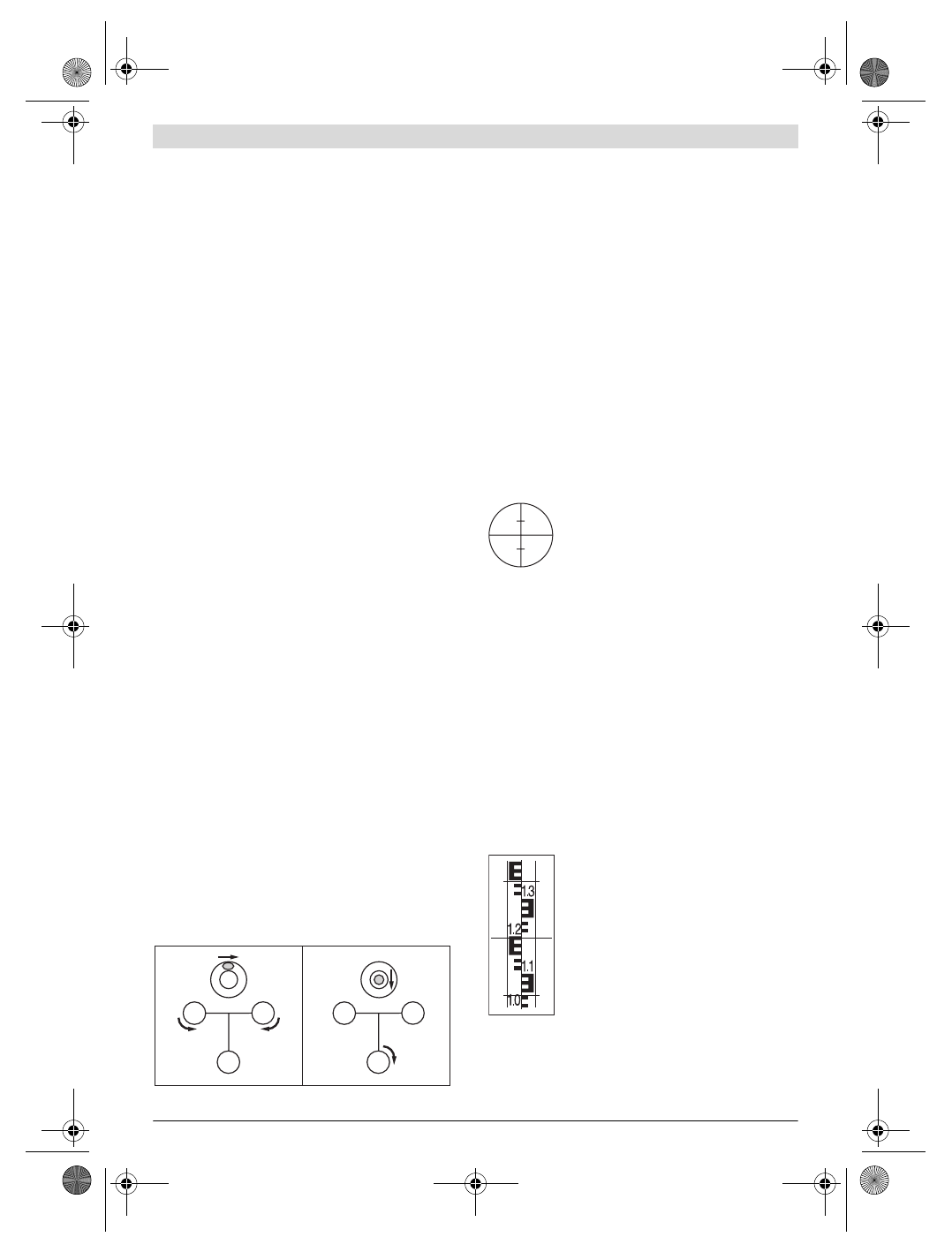

Colocar a bolha de ar numa posição central entre estes dois

parafusos, girando os primeiros dois parafusos de nivelamen-

to

A

 e

B

. Girar o terceiro parafuso de nivelamento

C

, até a

bolha de ar estar no centro do nível de bolha de ar.
Quaisquer divergências do instrumento de medição, da hori-

zontal, após o ajuste do nível de bolha de ar, serão compensa-

das pelo compensador.
Controlar regularmente durante o trabalho (p. ex. olhando

para o nível de bolha de ar

3

), se a bolha de ar ainda se encon-

tra no centro do nível de bolha de ar.

Centrar o instrumento de medição sobre um ponto no

chão

Quando necessário, deverá centrar o instrumento de medi-

ção sobre um ponto no chão. Pendurar o prumo

20

 no parafu-

so de fixação do tripé. Alinhar o instrumento de medição

sobre o ponto do chão, deslocando o instrumento de medição

sobre o tripé ou deslocando o tripé.

Focalizar o telescópio

Retirar a capa de protecção da objectiva

1

.

Apontar o telescópio na direcção de um objecto

claro ou segurar uma folha de papel branca na

frente da objectiva

1

. Girar o ocular

6

 até poder

ver nítidamente o retículo e em preto profundo.

Apontar o telescópio para a régua de nivelamento, se neces-

sário com ajuda do colimador aproximado

2

. Girar o botão de

focalização

16

 até o campo de divisão da régua niveladora

puder ser visto nitidamente. Apontar o retículo exactamente

para o centro da régua de nivelamento, girando o parafuso de

ajuste lateral

14

.

Com o telescópio correctamente focalizado, o retículo e a

imagem da régua de nivelamento não devem se deslocar, um

em relação ao outro, se o olho se movimentar atrás do ocular.

Funções de medição

Sempre colocar a régua de nivelamento numa posição exacta-

mente vertical. Apontar o instrumento de medição, alinhado

e focalizado, para a régua de nivelamento, de modo que o retí-

culo esteja no centro da régua de nivelamento.

Ler a leitura

Ler a altura na régua de nivelamento no traço

central do retículo.
A altura medida na figura: 1,195 m.

C

B

A

C

B

A

2.

1.
