58
| Polski
1 619 929 L41 | (18.6.12)
Bosch Power Tools
Praca urządzenia
f
Przed każdym użyciem urządzenia pomiarowego, a
także po dłużej trwającym transporcie konieczna jest
kontrola dokładności niwelacyjnej i dokładności
wskazań urządzenia.
f
Urządzenie pomiarowe należy chronić przed wilgocią i
bezpośrednim napromieniowaniem słonecznym.
f
Narzędzie należy chronić przed ekstremalnie wysokimi
lub niskimi temperaturami, a także przed wahaniami
temperatury.
Nie należy go na przykład pozostawiać na
dłuższy okres czasu w samochodzie. W przypadku, gdy
urządzenie pomiarowe poddane było większym wahaniom
temperatury, należy przed użyciem odczekać, aż powróci
ono do normalnej temperatury. Ekstremalnie wysokie lub
niskie temperatury, a także silne wahania temperatury
mogą mieć negatywny wpływ na precyzję pomiaru.
f
Należy unikać wszelakich uderzeń i nie dopuszczać do
upadku urządzenia pomiarowego.
W przypadku silnego
oddziaływania zewnętrznego na urządzenie pomiarowe,
należy przed dalszą pracą przeprowadzić kontrolę
dokładności (zob.
„
Kontrola dokładności pomiaru
urządzenia
“
, str. 59).
f
Urządzenie pomiarowe należy transportować na dalsze
odległości (np. autem) tylko w załączonej w dostawie
walizce. Należy zwrócić uwagę na właściwe ułożenie
urządzenia pomiarowego w walizce.
Po włożeniu do
walizki następuje blokada kompensatora, który przy
silniejszym ruchu mógłby ulec uszkodzeniu.
Ustawianie/regulacja urządzenia pomiarowego
Montaż na statywie
Statyw należy ustawić w taki sposób, by stał on pewnie i nie
był podatny na przewrócenie się lub zmianę pozycji. Urzą-
dzenie pomiarowe wraz z wbudowanym przyłączem
13
przy-
kręcić do gwintu przyłączeniowego statywu i zamocować je za
pomocą śruby mocującej na statywie.
Ustawić statyw w miarę prosto.
Na krótkich odcinkach można transportować urządzenie
pomiarowe zamocowane do statywu. Aby jednak nie
uszkodzić urządzenia pomiarowego, statyw musi być
transportowany w pozycji pionowej i nie wolno go np.
przekładać poziomo przez ramię.

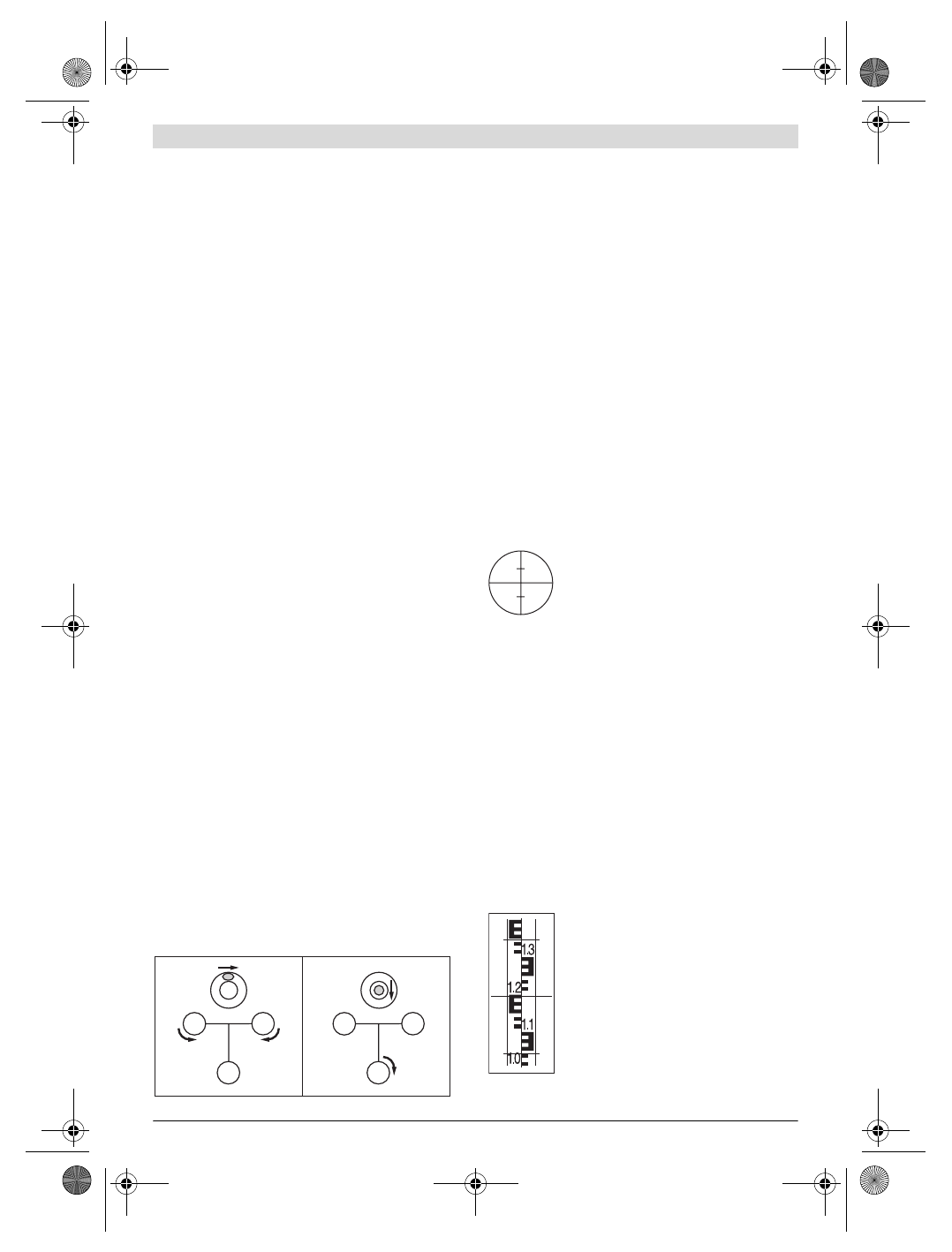

Ustawianie urządzenia pomiarowego
Ustawić urządzenie pomiarowe za pomocą śrub
poziomujących
12
tak, aby pęcherzyk powietrza znajdował
się dokładnie pośrodku libelli pudełkowej
7
.
Obracając śrubami poziomującymi
A
i
B
należy ustawić
pęcherzyk powietrza dokładnie pośrodku tych śrub.
Następnie należy obracać trzecią śrubę poziomującą
C
tak
długo, aż pęcherzyk powietrza znajdzie się dokładnie
pośrodku libelki pudełkowej.
Po ustawieniu się libelli pudełkowej, pozostałe odchylenia
urządzenia pomiarowego od poziomu zostaną wyrównane
przez kompensator.
Podczas pracy należy regularnie kontrolować (np.
spoglądając do lusterka
3
), czy pęcherzyk powietrza nadal
znajduje się pośrodku libelli pudełkowej.
Centrowanie urządzenia pomiarowego nad punktem
odniesienia na podłożu
W razie potrzeby możliwe jest centrowanie urządzenia
pomiarowego nad punktem odniesienia na podłożu. W tym
celu należy zawiesić pion
20
na śrubie ustalającej statywu.
Ustawić urządzenie pomiarowe tak, aby znajdowało się ono
mniej więcej nad namierzonym punktem odniesienia na
podłożu, przesuwając w tym celu urządzenie pomiarowe lub
statyw albo przestawiając statyw.
Ogniskowanie lunety
Zdjąć pokrywkę z obiektywu
1
.
Skierować lunetę w kierunku jasnego obiektu
lub przytrzymać białą kartkę papieru przed
obiektywem
1
. Następnie przekręcać okular
6
,
dopóki siatka nie będzie wyraźnie widoczna
i ciemnoczarna.
Skierować lunetę na łatę niwelacyjną, w razie potrzeby za
pomocą zgrubnego celownika optycznego
2
. Następnie
obracać pokrętłem ogniskującym
16
tak, aby pole podziału
było dobrze widoczne. Obracając śrubą mikrometryczną
14
,
ustawić siatkę celowniczą dokładnie pośrodku łaty
niwelacyjnej.
W przypadku dobrze zogniskowanej lunety siatka celownicza
i obrazek na łacie niwelacyjnej nie powinny się przesuwać
przy ruchu oka za okularem.
Funkcje pomiaru
Łatę niwelacyjną należy zawsze ustawiać w idealnie pionowej
pozycji. Skierować nastawione i zogniskowane urządzenie
pomiarowe na łatę niwelacyjną, tak aby siatka celownicza
leżała pośrodku łaty niwelacyjnej.
Odczyt wysokości
Odczytać wysokość na łacie niwelacyjnej przy
środkowej kresce tarczy celowniczej.
Pomierzona wysokość na obrazku wynosi:
1,195 m.
C
B
A
C
B
A
2.
1.
OBJ_BUCH-1239-002.book Page 58 Monday, June 18, 2012 10:51 AM
