Målefunksjoner

Plasser nivellerstangen alltid nøyaktig loddrett. Rett det opp-

rettede og fokuserte måleverktøyet mot nivellerstangen, slik

at trådkorset ligger på midten av nivellerstangen.

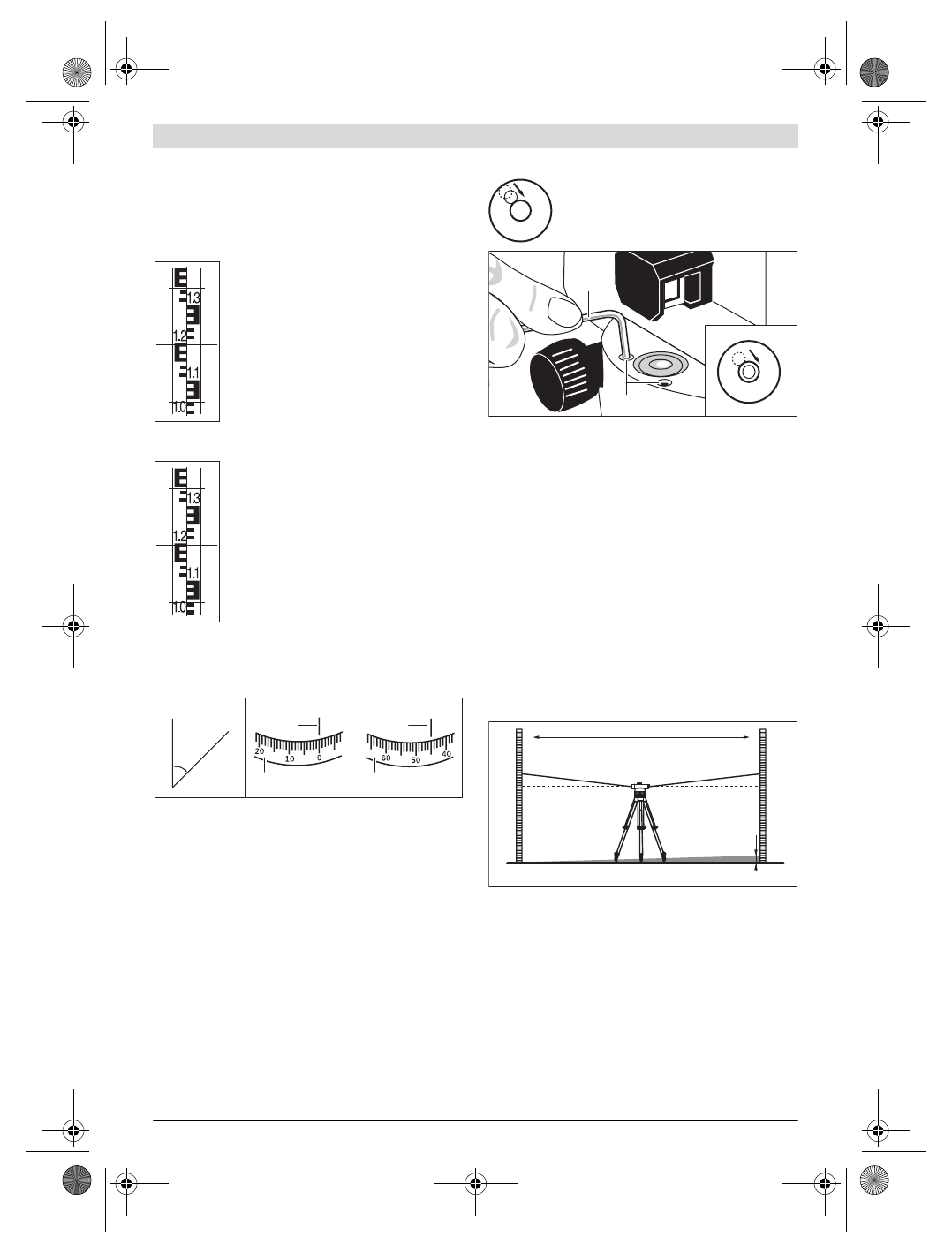

Avlesing av høyden

Avles høyden på nivellerstangen ved midtre

strek på trådkorset.
Målt høyde på bildet: 1,195 m.

Måling av avstand

Sentrer måleverktøyet over punktet som av-

standen skal måles fra.
Avles høyden på nivellerstangen ved øvre og

nedre strek på trådkorset. Multipliser differan-

sen på begge høydene med 100, for å få av-

standen mellom måleverktøyet og niveller-

stangen.
Målt avstand på bildet:

(1,347 m – 1,042 m) x 100 = 30,5 m.

Vinkelmåling

Sentrer måleverktøyet over punktet som vinkelen skal måles

fra.

Rett måleverktøyet mot punkt

A

. Drei horisontalkretsen

10

med nullpunktet mot avlesingsmarkeringen

9

. Rett måleverk-

tøyet mot punkt

B

. Avles vinkelen på avlesingsmarkeringen

9

.

GOL 20 D/GOL 26 D/GOL 32 D: Målt vinkel på eksempelet:

45 ° .
GOL 20 G/GOL 26 G/GOL 32 G: Målt vinkel på eksempelet:

45 gon.

Presisjonskontroll av måleverktøyet

Sjekk niveller- og anvisningsnøyaktigheten til måleverktøyet

hver gang før arbeidet påbegynnes og etter lengre transport

av måleverktøyet.

Kontroll av deksellibellen

Rett måleverktøyet opp ved hjelp av fotskruene

12

, slik at luft-

boblen befinner seg i sentrum av deksellibellen

7

.

Drei kikkerten 180 ° . Hvis luftboblen ikke lenger befinner seg

i sentrum av dåselibellen

7

, må dåselibellen etterjusteres.

Etterjustering av dåselibellen

Sett luftboblen til dåselibellen

7

 ved å dreie på

fotskruene

12

 inn i en posisjon midt mellom

endeposisjonen til kontrollen og sentrum.

Ved hjelp av umbrakonøkkelen

17

 dreier du justeringsskrue-

ne

11

, til luftboblen befinner seg i sentrum for dåselibellen.

Sjekk dåselibellen ved å dreie kikkerten 180 ° . Gjenta juste-

ringen etter behov og henvend deg eventuelt til Bosch-kunde-

service.

Kontroll av kompensatoren

Etter oppretting og fokusering av måleverktøyet måler du

høyden på et referansepukt. Trykk så på låseknappen

8

 til

kompensatoren og slipp den igjen. Mål igjen høyden på refe-

ransepunktet.
Hvis de to høydene ikke stemmer nøyaktig overens, må måle-

verktøyet repareres av et Bosch-service/garantiverksted.

Kontroll av trådkorset

Til kontrollen trenger du en målestrekning med en lengde på

ca. 30 m. Sett måleverktøyet i midten og nivellerstengene

A

og

B

 på begge ender av målestrekningen.

Etter oppretting og fokusering av måleverktøyet avleser du

høyden på begge nivellerstengene. Beregn differansen

d

 mel-

lom høyden

a

1

 på nivellerstangen

A

 og høyden

b

1

 på niveller-

stangen

B

.

Eksempel:

a

1

= 1,937 m

b

1

= 1,689 m

a

1

–

b

1

= 1,937 m – 1,689 m = 0,248 m =

d

A

B

A

B

x°

9

10

9

10

17

11

A

B

30 m

a

1

b

1

d

a

1

 – b

1

 = d
