Bahasa Indonesia |
129
Bosch Power Tools
1 619 929 L41 | (18.6.12)

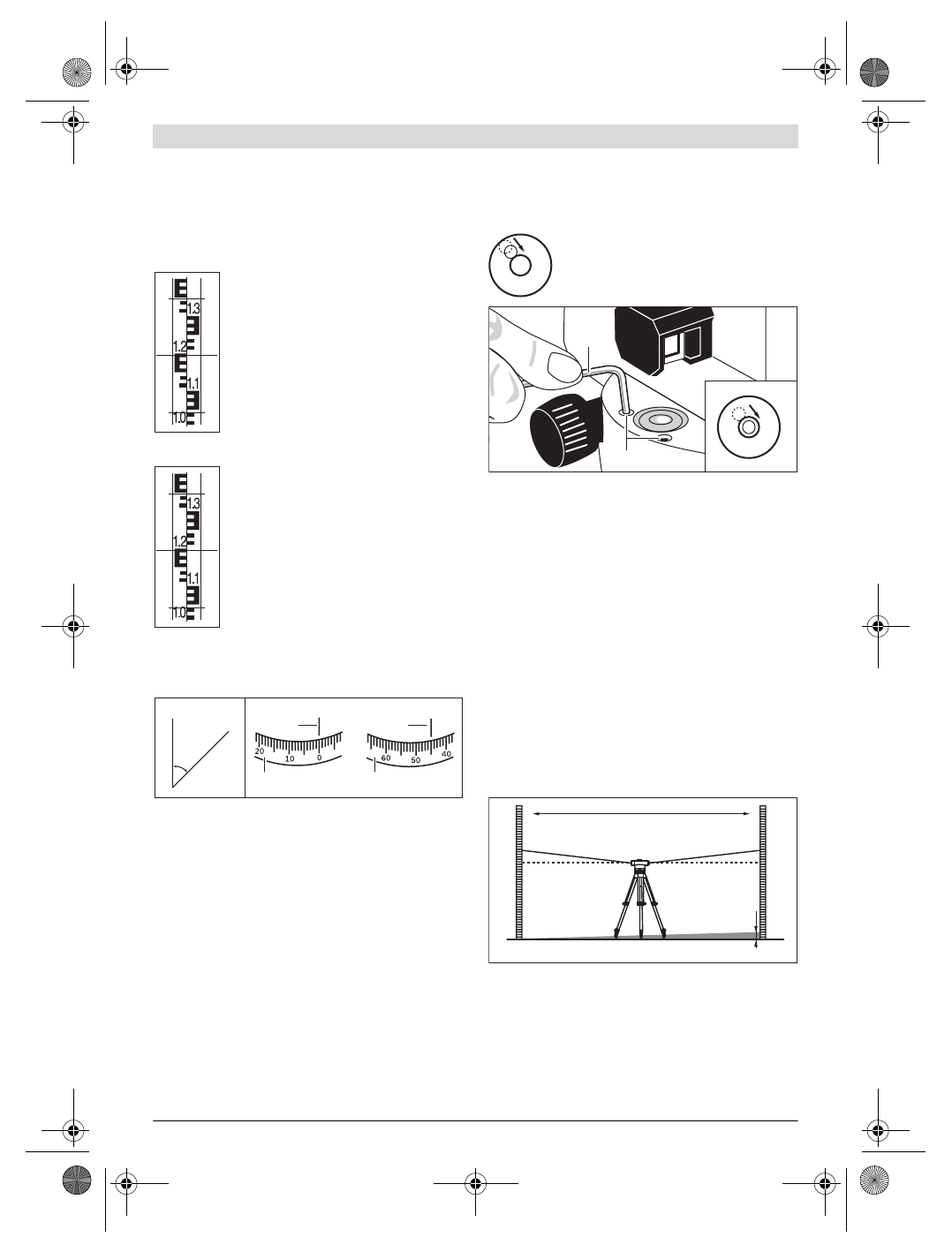

Fungsi-fungsi pengukuran
Pasangkan rambu ukur selalu tepat tegak lurus. Bidikkan alat
pengukur yang sudah disetelkan dan difokuskan pada rambu
ukur, sehingga tanda silang berada pada tengah-tengah dari
rambu ukur.
Membaca ketinggian
Bacalah ketinggian pada rambu ukur pada
garis tengah dari tanda silang.
Ketinggian yang diukur pada gambar adalah:
1,195 m.
Mengukur jarak
Pusatkan alat pengukur di atas titik yang
dijadikan titik pangkal dari pengukuran jarak.
Bacakan ketinggian pada rambu ukur pada
garis atas dan garis bawah dari tanda silang.
Kalikan selisih dari kedua ketinggian yang
diukur dengan 100, untuk mendapatkan jarak
antara alat pengukur dan rambu ukur.
Jarak yang diukur pada gambar adalah:
(1,347 m – 1,042 m) x 100 = 30,5 m.
Mengukur sudut
Pusatkan alat pengukur di atas titik yang dijadikan titik
pangkal dari sudut yang diukur.
Arahkan alat pengukur pada titik
A
. Putarkan lingkaran
horisontal
10
sampai titik nol berada pada petanda dari
lingkaran horisontal
9
. Kemudian arahkan alat pengukur pada
titik
B
. Bacakan besarnya sudut pada petanda lingkaran
horisontal
9
.
GOL 20 D/GOL 26 D/GOL 32 D: Besarnya sudut pada contoh
adalah: 45 ° .
GOL 20 G/GOL 26 G/GOL 32 G: Besarnya sudut pada contoh
adalah: 45 gon.
Memeriksa ketepatan alat pengukur
Setiap kali sebelum mulai menggunakan alat pengukur serta
setelah alat pengukur diangkut ke tempat yang jauh,
periksalah ketepatan penyetelan dan pengukurannya.
Memeriksa mata waterpas yang bulat
Setelkan alat pengukur dengan memutarkan kaki-kaki yang
bisa diulir
12
sedemikian, sampai gelembung udara berada di
tengah dari mata waterpas yang bulat
7
.
Putarkan teropong sebesar 180 ° . Jika gelembung udara kini
tidak berada di pusat mata waterpas yang bulat
7
, mata
waterpas yang bulat harus disetelkan ulang.
Menyetel ulang mata waterpas yang bulat
Setelkan gelembung udara dari mata waterpas
yang bulat
7
dengan cara memutar kaki yang
bisa diulir
12
ke kedudukan di tengah kedu-
dukan akhir dari penyetelan dan pusatnya.
Dengan menggunakan kunci mur dalam
17
, putarkan baut
untuk penyetelan
11
, hingga gelembung udara berada di
tengah pusat dari mata waterpas yang bulat.
Periksalah mata waterpas yang bulat dengan cara memutar
teropong sebesar 180 °. Ulangi penyetelan jika perlu, atau
mungkin Anda harus menghubungi satu Service Center Bosch.
Memeriksa kompensator
Setelah alat pengukur disetelkan dan difokuskan, ukurkan
ketinggian satu titik acuan. Kini tekan knop pengunci
8
dari
kompensator dan kemudian lepaskan. Ukurkan kembali
ketinggian pada titik acuan.
Jika kedua ketinggian yang diukur tidak sama persis, alat
pengukur harus direparasikan oleh satu Service Center Bosch.
Memeriksa tanda silang
Untuk melakukan pemeriksaan ini dibutuhkan jarak
pengukuran sepanjang kira-kira 30 m. Tempatkan alat
pengukur di tengah dan kedua rambu ukur
A
dan
B
di kedua
ujung dari jarak yang diukur.
Setelah alat pengukur disetelkan dan difokuskan, baca
ketinggian pada kedua rambu ukur. Hitungkan selisih
d
antara
ketinggian
a
1
pada rambu ukur
A
dan ketinggian
b
1
pada
rambu ukur
B
.
Contoh:
a
1
= 1,937 m
b
1
= 1,689 m
a
1
–
b
1
= 1,937 m – 1,689 m = 0,248 m =
d
A
B
A
B
x°
9
10
9
10
17
11
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
OBJ_BUCH-1239-002.book Page 129 Monday, June 18, 2012 10:51 AM
