 Nederlands |

31

Bosch Power Tools

1 619 929 L41 | (18.6.12)

Gebruik

f

Controleer de waterpas- en indicatienauwkeurigheid

van het meetgereedschap altijd vóór het begin van de

werkzaamheden en na het vervoeren van het meetge-

reedschap.

f

Bescherm het meetgereedschap tegen vocht en fel

zonlicht.

f

Stel het meetgereedschap niet bloot aan extreme tem-

peraturen of temperatuurschommelingen.

Laat het bij-

voorbeeld niet lange tijd in de auto liggen. Laat het meetge-

reedschap bij grote temperatuurschommelingen eerst op

de juiste temperatuur komen voordat u het in gebruik

neemt. Bij extreme temperaturen of temperatuurschom-

melingen kan de nauwkeurigheid van het meetgereed-

schap nadelig worden beïnvloed.

f

Voorkom schokken of vallen van het meetgereed-

schap.

Laat na sterke externe inwerkingen op het meetge-

reedschap voordat u de werkzaamheden voortzet altijd

een nauwkeurigheidscontrole uitvoeren (zie „Nauwkeurig-

heidscontrole van het meetgereedschap”, pagina 32).

f

Plaats het meetgereedschap in de meegeleverde kof-

fer als u het over een grote afstand (bijvoorbeeld per

auto) vervoert. Let op de juiste positie van het meetge-

reedschap in de koffer.

Bij plaatsing in de koffer wordt de

compensator vergrendeld. Anders kan deze bij heftige be-

wegingen beschadigd worden.

Meetgereedschap opstellen en uitrichten

Montage op het statief

Stel het statief stabiel op, zodat het niet kan kantelen of weg-

glijden. Plaats het meetgereedschap met de statiefopname

13

 op de schroefdraad van het statief en schroef het meetge-

reedschap met de vastzetschroef van het statief vast.
Stel het statief grof af.
Over een korte afstand kan het meetgereedschap gemon-

teerd op het statief worden gedragen. Houd het statief tijdens

het verplaatsen rechtop om het meetgereedschap niet te be-

schadigen. Leg het statief niet over uw schouder.

Meetgereedschap afstellen

Stel het meetgereedschap met de voetschroeven

12

 zodanig

af dat de luchtbel zich in het midden van de dooslibel

7

 be-

vindt.

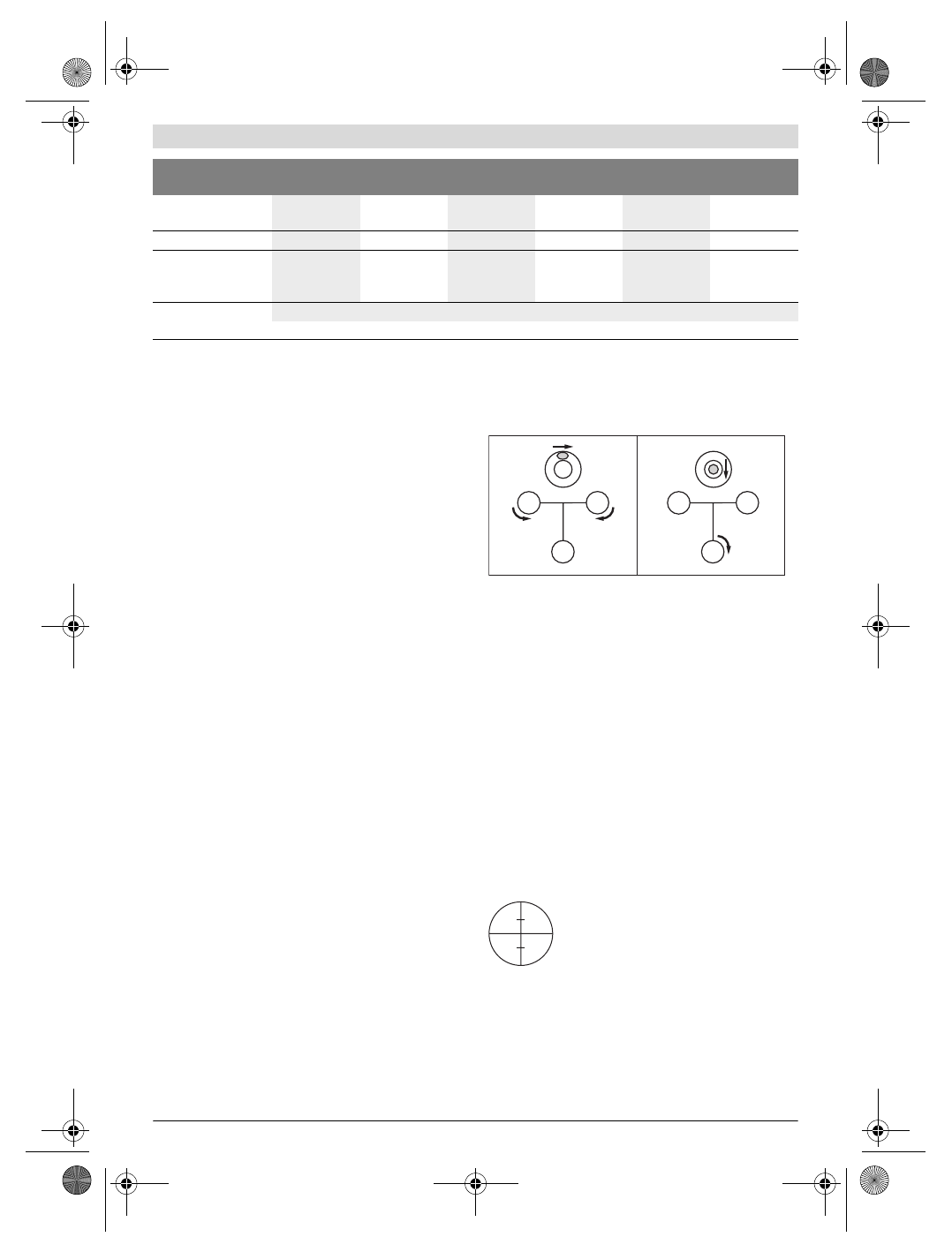

Breng de luchtbel door het draaien van de eerste beide voet-

schroeven

A

 en

B

 in een positie in het midden tussen deze bei-

de schroeven. Draai vervolgens de derde voetschroef

C

 tot de

luchtbel zich in het midden van de dooslibel bevindt.
Waterpasafwijkingen van het meetgereedschap die na stabili-

satie van de dooslibel nog aanwezig zijn, worden door de

compensator vereffend.
Controleer tijdens de werkzaamheden regelmatig (bijvoor-

beeld door naar de libelspiegel te kijken

3

), of de luchtbel zich

nog in het centrum van de dooslibel bevindt.

Meetgereedschap boven een bodempunt centreren

Centreer indien nodig het meetgereedschap boven een bo-

dempunt. Bevestig daarvoor het lood

20

 aan de vastzet-

schroef van het statief. Stel het meetgereedschap boven het

bodempunt af door het meetgereedschap op het statief te

verschuiven of het statief te verstellen.

Kijker scherpstellen

Verwijder de beschermdop van de lens

1

.

Richt de kijker op een helder verlicht voorwerp

of houd een wit vel papier voor de lens

1

. Draai

aan het oculair

6

 tot u het draadkruis scherp en

diepzwart ziet.

Richt de kijker op de waterpaslat, indien nodig met behulp

van het grove vizier

2

. Draai aan de scherpstelknop

16

 tot u

de schaalverdeling van de waterpaslat scherp ziet. Stel door

het draaien van de fijninstelling

14

 het draadkruis nauwkeurig

op het midden van de waterpaslat af.
Bij een correct scherpgestelde kijker mogen het draadkruis

en het beeld van de waterpaslat niet ten opzichte van elkaar

verschuiven als u uw oog achter het oculair beweegt.

Verdeling horizontale

cirkel

1 °

1 gon

1 °

1 gon

1 °

1 gon

Statiefopname

5/8"

5/8"

5/8"

5/8"

5/8"

5/8"

Gewicht volgens

EPTA-Procedure

01/2003

1,7 kg

1,7 kg

1,7 kg

1,7 kg

1,7 kg

1,7 kg

Beschermingsklasse

IP 54 (stof- en spatwaterbescherming)

Optisch water-

pasapparaat

GOL 20 D

GOL 20 G

GOL 26 D

GOL 26 G

GOL 32 D

GOL 32 G

Het serienummer

15

 op het typeplaatje dient voor de eenduidige identificatie van uw meetgereedschap.

C

B

A

C

B

A

2.

1.
