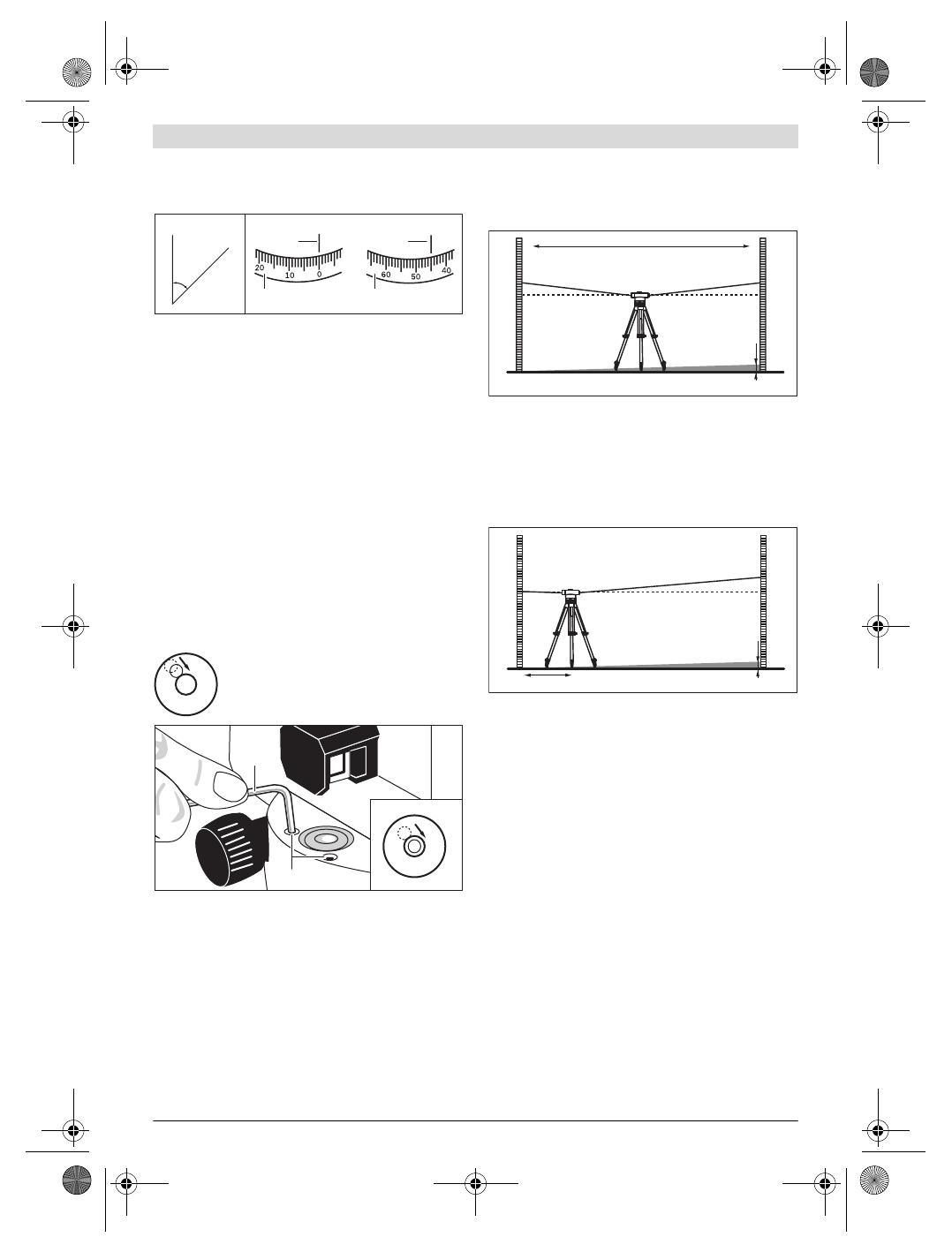

Merenja uglova
Centrirajte merni alat iznad tačke, od koje treba da se meri
ugao.
Usmerite merni alat na tačku
A
. Okrenite horizontalni krug
10
sa nultom tačkom prema oznaci za očitavanje
9
. Usmerite
merni alat potom na tačku
B
. Očitajte ugao na oznaci za
očitavanje
9
.
GOL 20 D/GOL 26 D/GOL 32 D: U primeru izmereni ugao:
45
°
.
GOL 20 G/GOL 26 G/GOL 32 G: U primeru izmereni ugao:
45 gon.
Kontrola tačnosti mernog alata
Prekontrolišite tačnost nivelisanja i pokazivanja mernog alata
pre početka rada kao i posle dužeg transporta menog alata.
Kontrola kružne libele
Centrirajte merni alat pomoću zavrtanja podnožja tako
12
, da
se vazdušni mehur nadje u centru kružne libele
7
.
Okrenite durbin za 180
°
. Ako se vazdušni mehur ne nalazi
više u centru kružne libele
7
,mora se kružna libela još jednom
baždariti.
Naknadno baždrenje kružne libele
Dovedite vazdušni mehur kružne libele
7
okretanjem zavrtanja podnožja
12
u poziciju u
sredini izmedju krajnje pozicije kontrole i
centra.
Okrećite pomoću imbus ključa
17
zavrtnje za baždarenje
11
,
sve dok se vazdušni mehur ne nadje u centru kružne libele.
Prekontrolišite kružnu libelu okretanjem durbina za 180
°
.
Ako je potrebno ponovite radnju baždrenja ili obratite se u
datom slučaju Bosch-servisu.
Kontrola kompenzatora
Izmerite posle centriranja i fokusiranja mernog alata visinu na
referentnoj tački. Pritisnite potom dugme za blokiranje
8
kompenzatora i ponovo ga ostavite. Izmerite ponovo visinu
referentne tačke.
Ako obe visine nisu tačno usaglašene, onda neka Vam neki
Bosch servis popravi.
Konrola ukrštenog končića
Za kontrolu potrebna Vam je merna linija od ca. 30 m dužine.
Postavite merni alat u sredinu a letve za nivelisanje
A
i
B
na
oba kraja merne linije.
Posle centriranja i fokusiranja mernog alata očitajte visinu na
obe letve za nivelisanje. Izračunajte razliku
d
izmedju visine
a
1
na letvi za nivelisanje
A
i visinu
b
1
na letvi za nivelisanje
B
.
Primer:
a
1
= 1,937 m
b
1
= 1,689 m
a
1
–
b
1
= 1,937 m
–
1,689 m = 0,248 m =
d
Stavite merni alat na ca. 1 m rastojanja od letve za nivelisanje
A
. Posle centriranja i fokusiranja mernog alata očitajte visinu
a
2
na letvi za nivelisanje
A
.
Izvucite ranije izračunatu vrednost
d
sa izmerene visine
a
2
, da
bi dobili zadanu vrednost za visinu
b
2
na letvi za nivelisanje
B
.
Merite visinu
b
2
na letvi za nivelaciju
B
. Ako izmerena
vrednost odstupa više od 6 mm (GOL 20 D/G), 3 mm
(GOL 26 D/G) odn. 2 mm (GOL 32 D/G) od izračunate
zadane vrednsoti, mora se končasti krstić ponovo podesiti.
Primer:
a
2
= 1,724 m
d
= 0,248 m
a
2
–
d
= 1,724 m
–
0,248 m = 1,476 m
GOL 20 D/G: Visina
b
2
mora iznositi pri merenju 1,476 m
±
6 mm.
GOL 26 D/G: Visina
b
2
mora iznositi pri merenju 1,476 m
±
3 mm.
GOL 32 D/G: Visina
b
2
mora iznositi pri merenju 1,476 m
±
2 mm.
A
B
A
B
x°
9
10
9
10
17
11
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
A
B
1 m
a
2
b
2
a
2
– d = b
2
d
