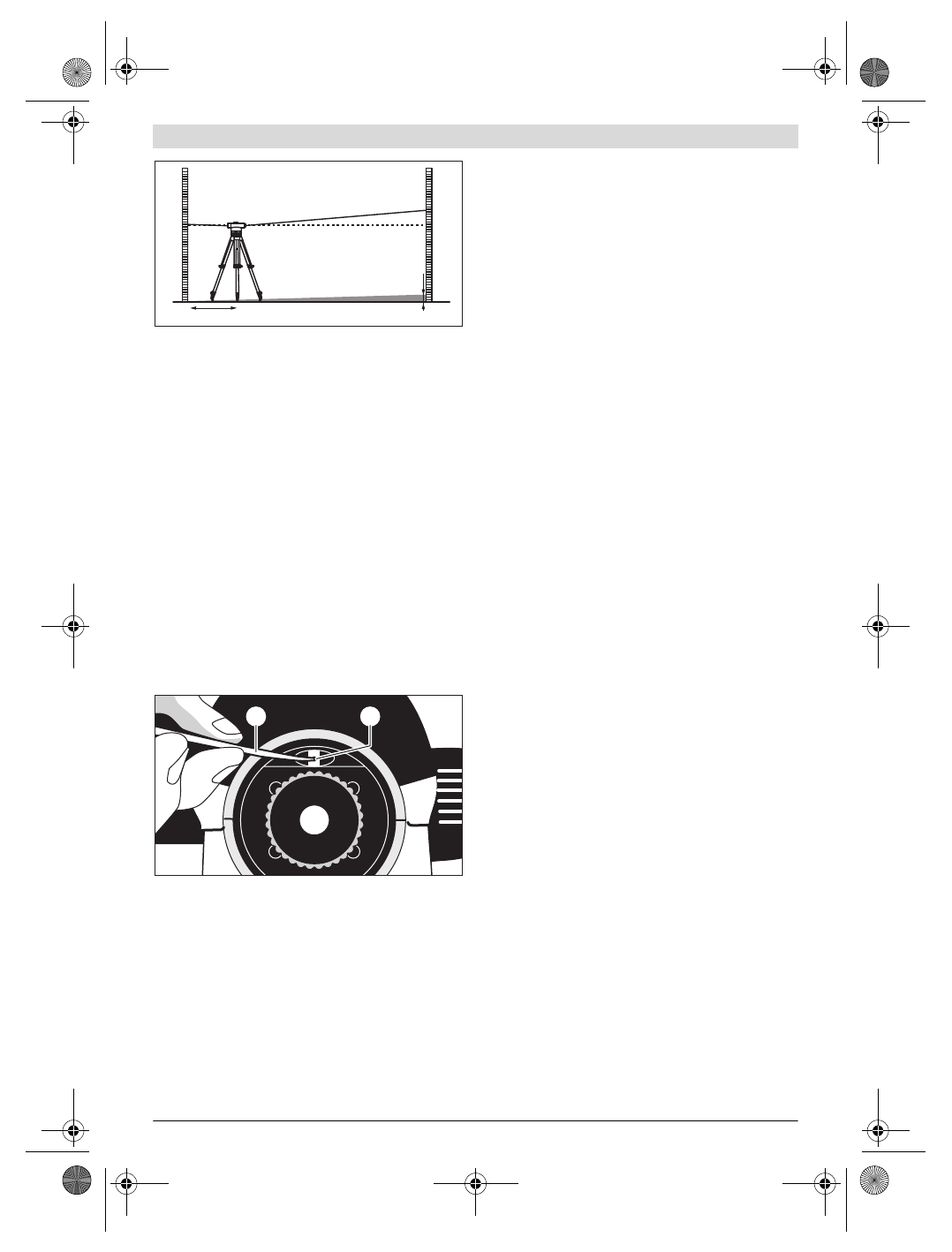

Stellen Sie das Messwerkzeug in ca. 1 m Entfernung von der
Nivellierlatte
A
auf. Nach dem Ausrichten und Fokussieren des
Messwerkzeugs lesen Sie die Höhe
a
2
an der Nivellierlatte
A
ab.
Ziehen Sie den vorher berechneten Wert
d
von der gemesse-
nen Höhe
a
2
ab, um den Sollwert für die Höhe
b
2
an der Nivel-
lierlatte
B
zu erhalten.
Messen Sie die Höhe
b
2
an der Nivellierlatte
B
. Weicht der
gemessene Wert um mehr als 6 mm (GOL 20 D/G), 3 mm
(GOL 26 D/G) bzw. 2 mm (GOL 32 D/G) vom berechneten
Sollwert ab, muss das Fadenkreuz nachjustiert werden.
Beispiel:
a
2
= 1,724 m
d
= 0,248 m
a
2
–
d
= 1,724 m – 0,248 m = 1,476 m
GOL 20 D/G: Die Höhe
b
2
muss bei der Messung 1,476 m
±
6 mm betragen.
GOL 26 D/G: Die Höhe
b
2
muss bei der Messung 1,476 m
±
3 mm betragen.
GOL 32 D/G: Die Höhe
b
2
muss bei der Messung 1,476 m
±
2 mm betragen.
Fadenkreuz nachjustieren
Schrauben Sie die Okularabdeckung
4
ab. Drehen Sie mithilfe
des Einstelldorns
18
die Justierschraube
5
in bzw. gegen die
Uhrzeigerrichtung, bis bei der Messung an der Nivellierlatte
B
der errechnete Sollwert für die Höhe
b
2
erreicht wird.
Schrauben Sie die Okularabdeckung
4
wieder auf.
Beispiel:
Bei der Messung von
b
2
muss der Wert 1,476 m eingestellt
werden.
Überprüfen Sie das Fadenkreuz nochmals. Wiederholen Sie
den Justiervorgang bei Bedarf oder wenden Sie sich gegebe-
nenfalls an den Bosch-Kundendienst.
Wartung und Service
Wartung und Reinigung
Lagern und transportieren Sie das Messwerkzeug nur im mit-
gelieferten Koffer.
Halten Sie das Messwerkzeug stets sauber.
Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere
Flüssigkeiten.
Wischen Sie Verschmutzungen mit einem feuchten, weichen
Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.
Behandeln Sie die Linsen mit besonderer Vorsicht. Entfernen
Sie Staub nur mit einem weichen Pinsel. Berühren Sie die Lin-
sen nicht mit dem Finger.
Lassen Sie Messwerkzeug und Koffer vor dem Aufbewahren
vollständig abtrocknen. Im Koffer befindet sich ein Beutel mit
Trockenmittel, welches Restfeuchtigkeit bindet. Erneuern Sie
den Beutel mit Trockenmittel regelmäßig.
Sollte das Messwerkzeug trotz sorgfältiger Herstellungs- und
Prüfverfahren einmal ausfallen, ist die Reparatur von einer
autorisierten Kundendienststelle für Bosch-Elektrowerkzeu-
ge ausführen zu lassen. Öffnen Sie das Messwerkzeug nicht
selbst.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typenschild
des Messwerkzeugs an.
Senden Sie im Reparaturfall das Messwerkzeug im Koffer ein.
Kundendienst und Kundenberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und
Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-
zeichnungen und Informationen zu Ersatzteilen finden Sie
auch unter:
www.bosch-pt.com
Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen
zu Kauf, Anwendung und Einstellung von Produkten und Zu-
behören.
www.powertool-portal.de
, das Internetportal für Hand-
werker und Heimwerker.
www.ewbc.de
, der Informations-Pool für Handwerk und
Ausbildung.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Tel. Kundendienst: +49 (1805) 70 74 10*
Fax: +49 (1805) 70 74 11*
(* Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobil-
funknetzen)
E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com
Tel. Kundenberatung: +49 (1803) 33 57 99
(Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobil-
funknetzen)
Fax: +49 (711) 7 58 19 30
E-Mail: kundenberatung.ew@de.bosch.com
A
B
1 m
a
2
b
2
a
2
– d = b
2
d
18
5
