 | Svenska

1 619 929 L41 | (18.6.12)

Bosch Power Tools

Vrid med sexkantnyckeln

17

 justerskruvarna

11

 tills luftblå-

san står i doslibellens centrum.
Kontrollera doslibellen genom att vrida tubkikaren 180 ° .

Upprepa justeringen, om så behövs eller kontakta vid behov

Bosch-servicen.

Kontrollera kompensatorn

Mät höjden vid en referenspunkt efter det mätverktyget rik-

tats upp och fokuserats. Tryck sedan kompensatorns lås-

knapp

8

 och släpp den igen. Mät på nytt höjden vid referens-

punkten.
Om höjderna inte exakt stämmer överens, låt mätverktyget

repareras hos en Bosch serviceverkstad.

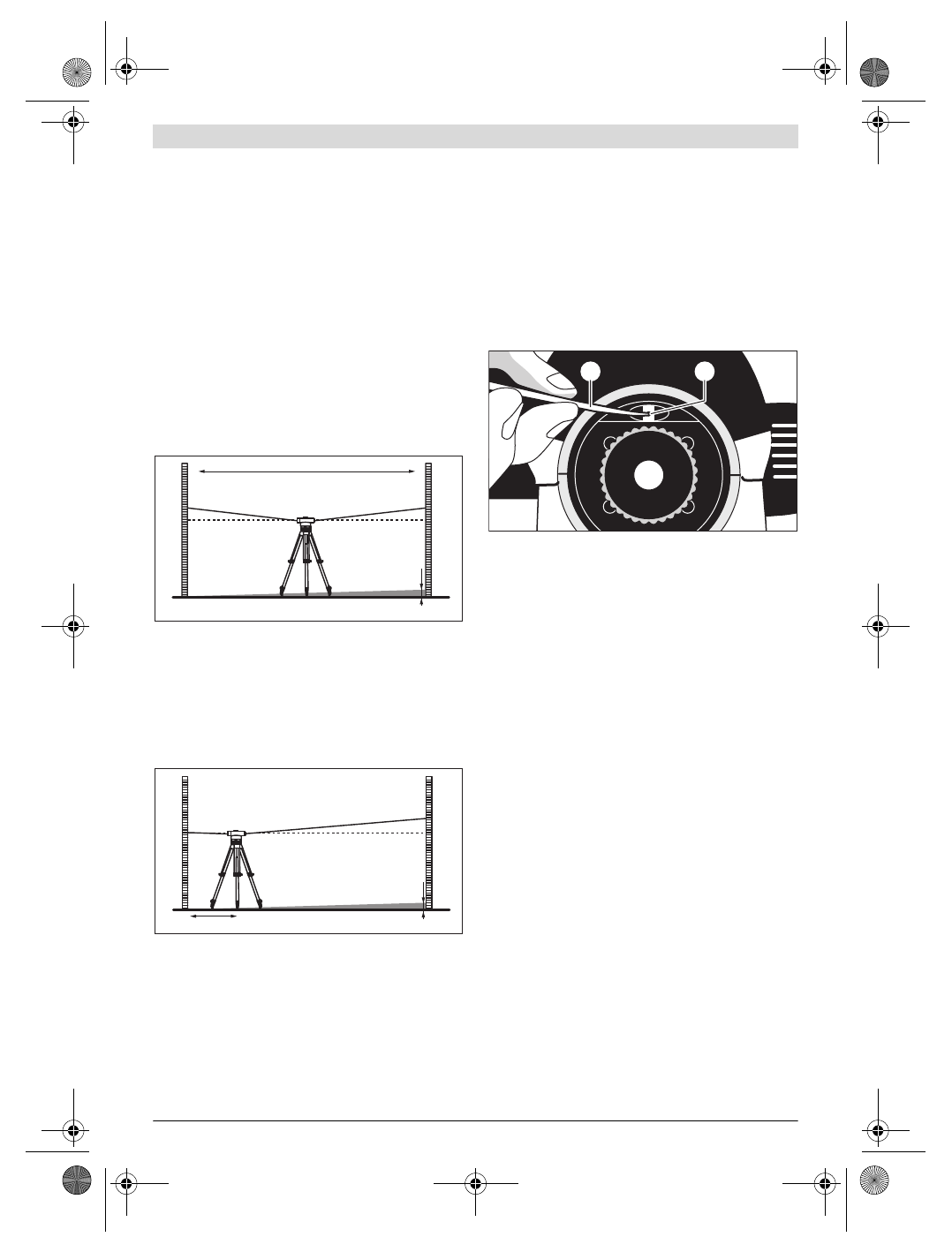

Kontrollera hårkorset

För kontroll krävs en ca 30 m lång mätsträcka. Ställ upp mät-

verktyget i mitten och nivelleringslattorna

A

 och

B

 vid mät-

sträckans båda ändor.

Avläs höjden vid båda nivelleringslattorna efter det mätverk-

tyget riktats upp och fokuserats. Beräkna differensen

d

 mel-

lan höjden

a

1

 vid nivelleringslattan

A

 och höjden

b

1

 vid nivel-

leringslattan

B

.

Exempel:

a

1

= 1,937 m

b

1

= 1,689 m

a

1

–

b

1

= 1,937 m – 1,689 m  = 0,248 m =

d

Ställ upp mätverktyget på ett avstånd om ca 1 m från nivelle-

ringslattan

A

. Avläs höjden

a

2

 vid nivelleringslattan

A

 efter det

mätverktyget riktats upp och fokuserats.
Subtrahera det tidigare beräknade värdet

d

 från uppmätt

höjd

a

2

 för att bestämma börvärdet för höjden

b

2

 vid nivelle-

ringslattan

B

.

Mät höjden

b

2

 vid nivelleringslattan

B

. Om uppmätt värde

avviker mer än 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G)

resp. 2 mm (GOL 32 D/G) från beräknat börvärde måste hår-

korset justeras.

Exempel:

a

2

= 1,724 m

d

= 0,248 m

a

2

–

d

= 1,724 m – 0,248 m = 1,476 m

GOL 20 D/G: Uppmätta höjden

b

2

 måste vara 1,476 m

±

6 mm.

GOL 26 D/G: Uppmätta höjden

b

2

 måste vara 1,476 m

±

3 mm.

GOL 32 D/G: Uppmätta höjden

b

2

 måste vara 1,476 m

±

2 mm.

Justera hårkorset

Skruva bort okularskyddet

4

. Vrid med inställningsdornen

18

justerskruven

5

 medurs eller moturs tills uppmätt värde vid

nivelleringslattan

B

 det beräknade börvärdet för höjden

b

2

uppnås.
Skruva åter på okularskyddet

4

.

Exempel:

Vid mätning av

b

2

 måste värdet 1,476 m ställas in.

Kontrollera på nytt hårkorset. Upprepa justeringen om så

behövs eller kontakta vid behov Bosch-servicen.

Underhåll och service

Underhåll och rengöring

Lagra och transportera mätverktyget endast i medlevererad

väska.
Se till att mätverktyget alltid hålls rent.
Mätverktyget får inte doppas i vatten eller andra vätskor.
Torka av mätverktyget med en fuktig, mjuk trasa. Använd inte

rengörings- eller lösningsmedel.
Hantera linserna försiktigt. Avlägsna dammet med en mjuk

pensel. Berör inte linserna med fingrarna.
Låt mätverktyget och väskan torka fullständigt innan de lag-

ras. I varje väska finns en påse med torkmedel som binder

fukt. Byt regelbundet ut påsen med torkmedlet.
Om störningar uppstår i mätverktyget trots exakt tillverkning

och sträng kontroll bör reparationen utföras av en auktorise-

rad serviceverkstad för Bosch elverktyg. Ta inte isär mätverk-

tyget på egen hand.
Var vänlig ange vid förfrågningar och reservdelsbeställningar

produktnummer som består av 10 siffror och som finns på

mätverktygets typskylt.
För reparation ska mätverktyget skickas in i väskan.

A

B

30 m

a

1

b

1

d

a

1

 – b

1

 = d

A

B

1 m

a

2

b

2

a

2

 – d = b

2

d

18

5
