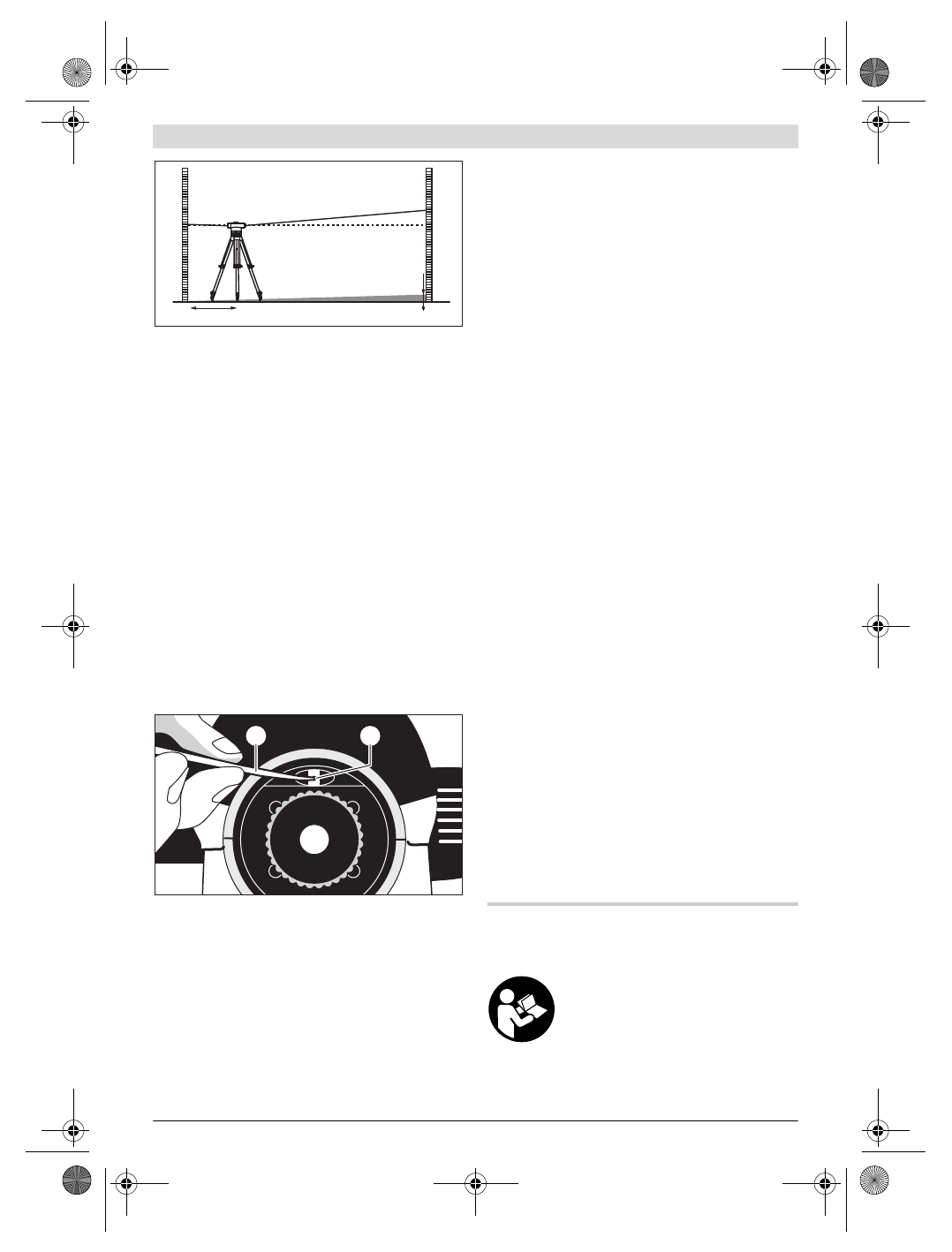

Postavite mjerni alat na cca. 1 m udaljenosti od nivelacijske
letve

A

. Nakon izravnavanja i fokusiranja mjernog alata

očitajte visinu

a

2

 na nivelacijskog letvi

A

.

Za održanje zadane vrijednosti za visinu

d

 na nivelacijskoj letvi

a

2

, prethodno izračunatu vrijednost

b

2

 oduzmite od

izmjerene visine

B

.

Izmjerite visinu

b

2

 na nivelacijskoj letvi

B

. Ako izmjerena

vrijednost za više od 6 mm (GOL 20 D/G), 3 mm
(GOL 26 D/G) odnosno 2 mm (GOL 32 D/G) odstupa od
izračunate zadane vrijednosti, nitni križ se mora naknadno
podesiti.

Primjer:

a

2

= 1,724 m

d

= 0,248 m

a

2

–

d

= 1,724 m

–

0,248 m = 1,476 m

GOL 20 D/G: Visina

b

2

 mora kod mjerenja iznositi 1,476 m

±

6 mm.

GOL 26 D/G: Visina

b

2

 mora kod mjerenja iznositi 1,476 m

±

3 mm.

GOL 32 D/G: Visina

b

2

 mora kod mjerenja iznositi 1,476 m

±

2 mm.

Naknadno podešavanje nitnog križa

Odvijte poklopac okulara

4

. Okrenite vijak za podešavanje

18

pomoću trna za podešavanje

5

, u smjeru odnosno suprotno

smjeru kazaljke na satu, sve dok se kod mjerenja na
nivelacijskoj letvi

B

 ne postigne izračunata zadana vrijednost

za visinu

b

2

.

Ponovno navrnite poklopac okulara

4

.

Primjer:
Kod mjerenja

b

2

 mora se podesiti vrijednost 1,476 m.

Još jednom provjerite nitni križ. Prema potrebi ponovite
postupak podešavanja ili se obratite Bosch servisu.

Održavanje i servisiranje

Održavanje i čišćenje

Mjerni alat uskladištite i transportirajte samo u isporučenom
kovčegu.
Mjerni alat održavajte uvijek čistim.
Ne uranjajte mjerni alat u vodu ili u druge tekućine.
Prljavštinu obrišite vlažnom, mekom krpom. U tu svrhu ne
koristite nikakva sredstva za čišćenje i otapala.
Leće njegujte sa posebnom pažnjom. Prašinu čistite samo sa
mekim kistom. Leće ne dodirujte prstima.
Mjerni alat i kovčeg prije spremanja potpuno osušite. U
kovčegu se nalazi vrećica sa sušilom koja će vezati na sebe
zaostalu vlagu. Redovito zamijenite vrećicu sa sušilom.
Ako bi mjerni alat unatoč brižljivih postupaka izrade i
ispitivanja ipak prestao raditi, popravak treba prepustiti
ovlaštenom servisu za Bosch električne alate. Ne otvarajte
sami mjerni alat.
Kod svih povratnih upita i naručivanja rezervnih dijelova,
molimo neizostavno navedite 10-znamenkasti kataloški broj
sa tipske pločice mjernog alata.
U slučaju popravka mjerni alat pošaljite u servis u njegovom
kovčegu.

Servis za kupce i savjetovanje kupaca

Naš servis će odgovoriti na vaša pitanja o popravku i
održavanju vašeg proizvoda, kao i o rezervnim dijelovima.
Crteže u rastavljenom obliku i informacije o rezervnim
dijelovima možete naći i na našoj adresi:

www.bosch-pt.com

Tim Bosch savjetnika za kupce rado će odgovoriti na vaša
pitanja o kupnji, primjeni i podešavanju proizvoda i pribora.

Hrvatski

Robert Bosch d.o.o
Kneza Branimira 22
10040 Zagreb
Tel.: +385 (01) 295 80 51
Fax: +386 (01) 5193 407

Zbrinjavanje

Mjerne alate, pribor i ambalažu treba dostaviti na ekološki
prihvatljivo recikliranje.

Zadržavamo pravo na promjene.

Eesti

Ohutusnõuded

Lugege kõik juhised läbi ja järgige neid.

HOIDKE KÕIK JUHISED HOOLIKALT ALLES.

f

Laske mõõteseadet parandada üksnes vastava ala
asjatundjatel, kes kasutavad originaalvaruosi.

Nii

tagate mõõteseadme ohutu töö.

A

B

1 m

a

2

b

2

a

2

 – d = b

2

d

18

5
