Vložte merací prístroj do kufríka, v ktorom bol dodaný,
keď ho transportujete na väčšie vzdialenosti (napr. v
automobile). Dajte pozor na to, aby ste uložili merací
prístroj do kufríka do správnej polohy.

Pri vkladaní do

kufríka sa kompenzátor zaaretuje, pretože v opačnom
prípade by sa mohol pri prudkých pohyboch poškodiť.

Inštalácia/nastavenie meracieho prístroja

Montáž na statív

Postavte statív do stabilnej polohy a zabezpečte ho proti
preklopeniu alebo zošmyknutiu. Umiestnite merací prístroj
statívovým uchytením

13

 na závit statívu a priskrutkujte

merací prístroj na statív aretačnou skrutkou statívu.

Statív hrubo vyrovnajte.

Na kratšie vzdialenosti môžete merací prístroj prenášať aj
vtedy, keď je namontovaný na statíve. Aby ste pritom merací
prístroj nepoškodili, treba statív držať pri prenášaní vo zvislej
polohe a nesmie sa napríklad nosiť na pleci vo vodorovnej
polohe.

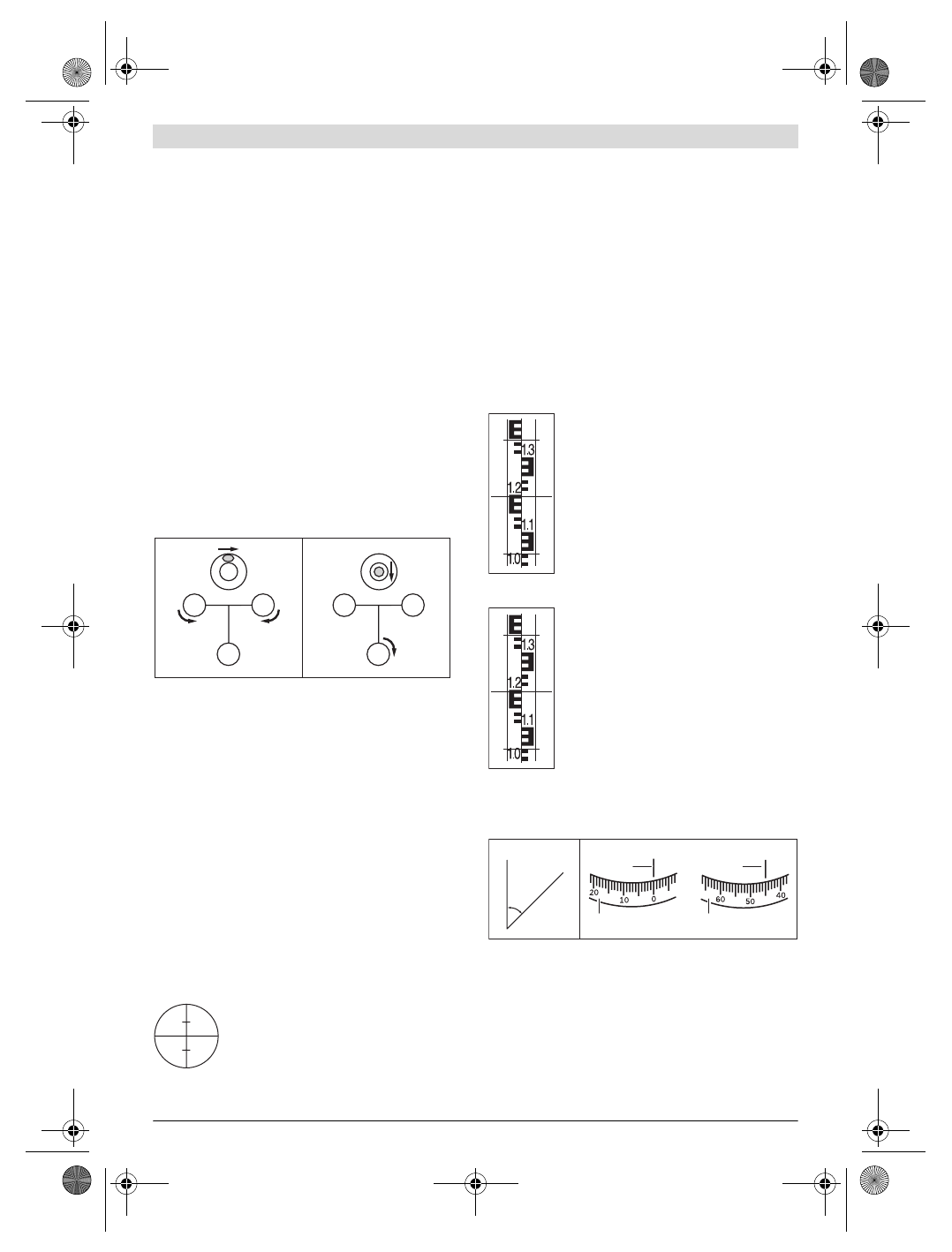

Nastavenie meracieho prístroja

Vyrovnajte merací prístroj pomocou pätkových skrutiek

12

tak, aby sa bublinka zapuzdrenej libely

7

 nachádzala v strede.

Otáčaním prvej oboch pätkových skrutiek

A

 a

B

 nastavte

vzduchovú bublinku do stredovej polohy medzi obe tieto
skrutky. Potom otáčajte tretiu pätkovú skrutku

C

 tak, aby sa

vzduchová bublinka nachádzala v strede zapuzdrenej libely.

Po upokojení zapuzdrenej libely sa ešte existujúce odchýlky
meracieho prístroja od vodorovnej roviny vyrovnajú pomocou
kompenzátora.

Počas práce pravidelne kontrolujte (napríklad pohľadom do
zrkadla libely

3

), či sa vzduchová bublinka ešte stále

nachádza v strede zapuzdrenej libely.

Centrovanie meracieho prístroja nad bodom podlahy

V prípade potreby vycentrujte merací prístroj nad príslušným
bodom podlahy. Zaveste na tento účel olovnicu

20

 na

aretačnú skrutku statívu. Merací prístroj nad podlahou
(zemou) vyrovnajte takým spôsobom, že merací prístroj
posúvate na statíve, alebo tak, že prestavujete statív.

Zaostrenie ďalekohľadu

Zložte ochranný kryt z objektívu

1

.

Nasmerujte ďalekohľad na nejaký svetlý
podklad alebo podržte list bieleho papiera
pred objektívom

1

. Otáčajte okulárom

6

dovtedy, kým nebudete vidieť vláknový kríž
ostro a tmavočierno.

Nasmerujte ďalekohľad na nivelačnú latu, v prípade potreby
pomocou hrubého hľadáčika

2

. Otáčajte zaostrovacím

gombíkom

16

 dovtedy, kým nebudete ostro vidieť dielik

nivelačnej laty. Otáčaním jemného bočného posuvu

14

vyrovnajte vláknový kríž presne na stred nivelačnej laty.

Pri správnom zaostrení ďalekohľadu sa vláknový kríž a obraz
nivelačnej laty nesmú voči sebe navzájom posunúť ani v
prípade, keď sa oko za okulárom pohybuje.

Meracie funkcie

Inštalujte meraciu latu vždy presne do zvislej polohy,
Nasmerujte vyrovnaný (nastavený) a zaostrený merací
prístroj na nivelačnú latu tak, aby sa vláknový kríž nachádzal
na strede nivelačnej laty.

Odčítanie výšky

Odčítajte výšku na nivelačnej late pri strednej
čiarke vláknového kríža.

Výška nameraná na obrázku: 1,195 m.

Meranie vzdialenosti

Vycentrujte merací prístroj nad tým bodom, od
ktorého sa má uskutočniť meranie.

Odčítajte výšku na nivelačnej late pri hornej a
pri dolnej čiarke vláknového kríža. Vynásobte
rozdiel oboch výšok číslom 100, aby ste
dostali vzdialenosť meracieho prístroja od
nivelačnej laty.

Vzdialenosť nameraná na obrázku:
(1,347 m

–

1,042 m) x 100 = 30,5 m.

Meranie uhlov

Vycentrujte merací prístroj nad tým bodom, od ktorého sa má
uskutočniť meranie uhla.

Nasmerujte merací prístroj na bod

A

. Otočte horizontálny

kruh

10

 nulovým bodom k odčítavacej značke

9

. Potom

nasmerujte merací prístroj na bod

B

. Odčítajte nameraný uhol

na odčítavacej značke

9

.

GOL 20 D/GOL 26 D/GOL 32 D: Uhol nameraný v tomto
príklade: 45

°

.

GOL 20 G/GOL 26 G/GOL 32 G: Uhol nameraný v tomto
príklade: 45 gon.

C

B

A

C

B

A

2.

1.

A

B

A

B

x°

9

10

9
