A l’aide de la clé pour vis à six pans creux

17

, tournez la vis

d’ajustage

11

 jusqu’à ce que la bulle d’air se trouve au centre

du niveau à bulle circulaire.
Contrôlez le niveau à bulle circulaire en tournant la lunette de

180 ° . Si nécessaire, répétez le processus d’ajustage ou

adressez-vous au Service Après-Vente Bosch.

Contrôle du compensateur

Après la visée et la mise au point de l’appareil de mesure, me-

surez la hauteur à partir d’un point de référence. Appuyez en-

suite sur le bouton de déverrouillage

8

 du compensateur et re-

lâchez-le. Mesurez à nouveau la hauteur à partir du point de

référence.
Au cas ou les deux hauteurs ne coïncideraient pas, faites répa-

rer l’appareil de mesure par un Service Après-Vente Bosch.

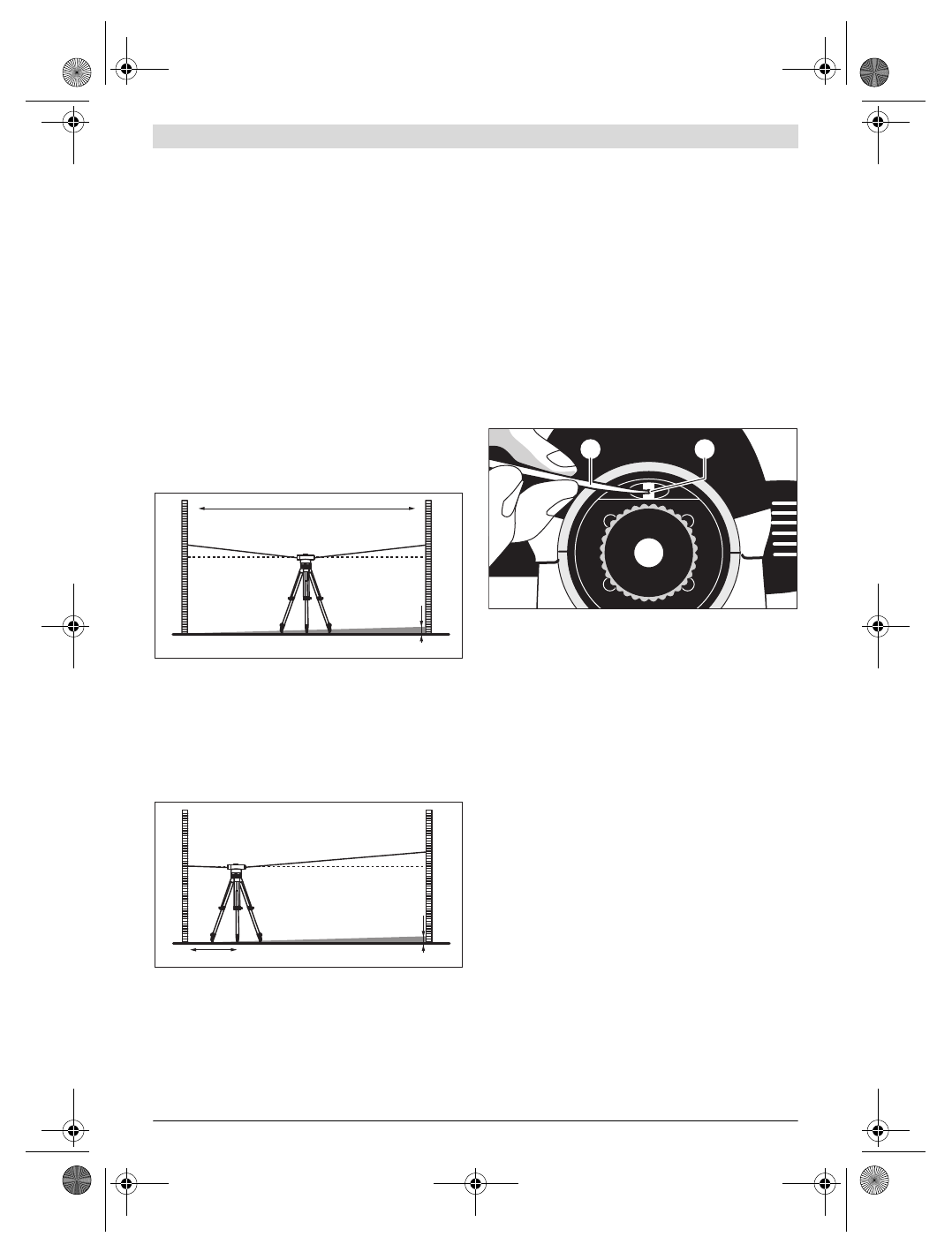

Contrôle du réticule de visée

Pour ce contrôle, il est nécessaire de travailler sur une distan-

ce dégagée de 30 m environ. Positionnez l’appareil de mesu-

re au centre et les mires de nivellement

A

 et

B

 aux deux extré-

mités de la distance à mesurer.

Après la visée et la mise au point de l’appareil de mesure, lisez

la hauteur auprès des deux mires de nivellement. Calculez la

différence

d

 entre la hauteur

a

1

 auprès de la mire de nivelle-

ment

A

 et la hauteur

b

1

 auprès de la mire de nivellement

B

.

Par exemple :

a

1

= 1,937 m

b

1

= 1,689 m

a

1

–

b

1

= 1,937 m – 1,689 m  = 0,248 m =

d

Placez l’appareil de mesure à une distance d’environ 1 m de la

mire de nivellement

A

. Après la visée et la mise au point de

l’appareil de mesure, lisez la hauteur

a

2

 auprès de la mire de

nivellement

A

.

Déduisez la valeur calculée auparavant

d

 de la hauteur mesu-

rée

a

2

 pour obtenir la valeur de consigne de la hauteur

b

2

auprès de la mire de nivellement

B

.

Mesurez la hauteur

b

2

 auprès de la mire de nivellement

B

.

S’il y a un écart de plus de 6 mm (GOL 20 D/G), de 3 mm

(GOL 26 D/G) ou de 2 mm (GOL 32 D/G) entra la valeur

mesurée et la valeur de consigne calculée, le réticule de

visée doit être réajusté.
Par exemple :

a

2

= 1,724 m

d

= 0,248 m

a

2

–

d

= 1,724 m – 0,248 m = 1,476 m

GOL 20 D/G : La hauteur mesurée

b

2

 doit être de 1,476 m

±

6 mm.

GOL 26 D/G : La hauteur mesurée

b

2

 doit être de 1,476 m

±

3 mm.

GOL 32 D/G : La hauteur mesurée

b

2

 doit être de 1,476 m

±

2 mm.

Réajustage du réticule de visée

Desserrez la bonnette d’oculaire

4

. A l’aide du mandrin de ré-

glage

18

, tournez la vis d’ajustage

5

 dans le sens des aiguilles

d’une montre ou bien dans le sens inverse des aiguilles d’une

montre jusqu’à ce que la valeur de consigne de la hauteur

b

2

soit atteinte lors de la mesure auprès de la mire de nivelle-

ment

B

.

Revissez la bonnette d’oculaire

4

.

Par exemple :

Lors de la mesure de

b

2

, il faut régler la valeur sur 1,476 m.

Contrôlez à nouveau le réticule de visée. Si nécessaire, répé-

tez le processus d’ajustage ou adressez-vous au Service

Après-Vente Bosch.

Entretien et Service Après-Vente

Nettoyage et entretien

Ne stockez et transportez l’appareil de mesure que dans le

coffret fourni avec l’appareil.
Maintenez l’appareil de mesure propre.
N’immergez jamais l’appareil de mesure dans l’eau ou dans

d’autres liquides.
Nettoyez l’appareil à l’aide d’un chiffon doux et humide. N’uti-

lisez pas de détergents ou de solvants.
Traitez les lentilles avec grand soin. N’éliminez la poussière

qu’à l’aide d’un pinceau doux. Ne touchez pas les lentilles des

doigts.
Laissez sécher l’appareil de mesure et son coffret de protection

complètement avant de les stocker. Un sachet de gel de silice

A

B

30 m

a

1

b

1

d

a

1

 – b

1

 = d

A

B

1 m

a

2

b

2

a

2

 – d = b

2

d

18

5
