Brug

f

Kontroller måleværktøjets nivellerings- og visenøjag-

tighed, før arbejdet påbegyndes samt efter længere

tids transport af måleværktøjet.

f

Beskyt måleværktøjet mod fugtighed og direkte sol-

stråler.

f

Udsæt ikke måleværktøjet for ekstreme temperaturer

eller temperatursvingninger.

Lad det f. eks. ikke ligge i

bilen i længere tid. Sørg altid for, at måleværtøjet er tem-

pereret ved større temperatursvingninger, før det tages i

brug. Ved ekstreme temperaturer eller temperatursving-

ninger kan måleværktøjets præcision forringes.

f

Undgå at udsætte måleværktøjet for stød eller fald.

Hvis måleværktøjet udsættes for stærke, udvendige på-

virkninger, skal du altid gennemføre en nøjagtighedskon-

trol, før der arbejdes videre med det (se „Måleværktøjets

nøjagtighedskontrol“, side 36).

f

Anbring måleværktøjet i den medleverede kuffert, hvis

det skal transporteres over længere strækninger

(f. eks. i bilen). Sørg for, at måleværktøjet anbringes

rigtigt i kufferten.

Når det anbringes i kufferten, låses

kompensatoren, der ellers kan blive beskadiget, hvis den

udsættes for stærke bevægelser.

Måleværktøj opstilles/justeres

Montering på et stativ

Opstil stativet stabilt og sikkert, så det hverken kan vælte eller

skride. Anbring måleværktøjets stativholder

13

 med måle-

værktøj på stativets gevind og skru måleværktøjet fast med

stativets stilleskrue.
Juster stativet groft.
Til kortere strækninger må måleværktøjet godt være monte-

ret på stativet, når det bæres. For at undgå at måleværktøjet

beskadiges skal stativet holdes lodret under transporten og

må f. eks. ikke lægges på langs hen over skulderen.

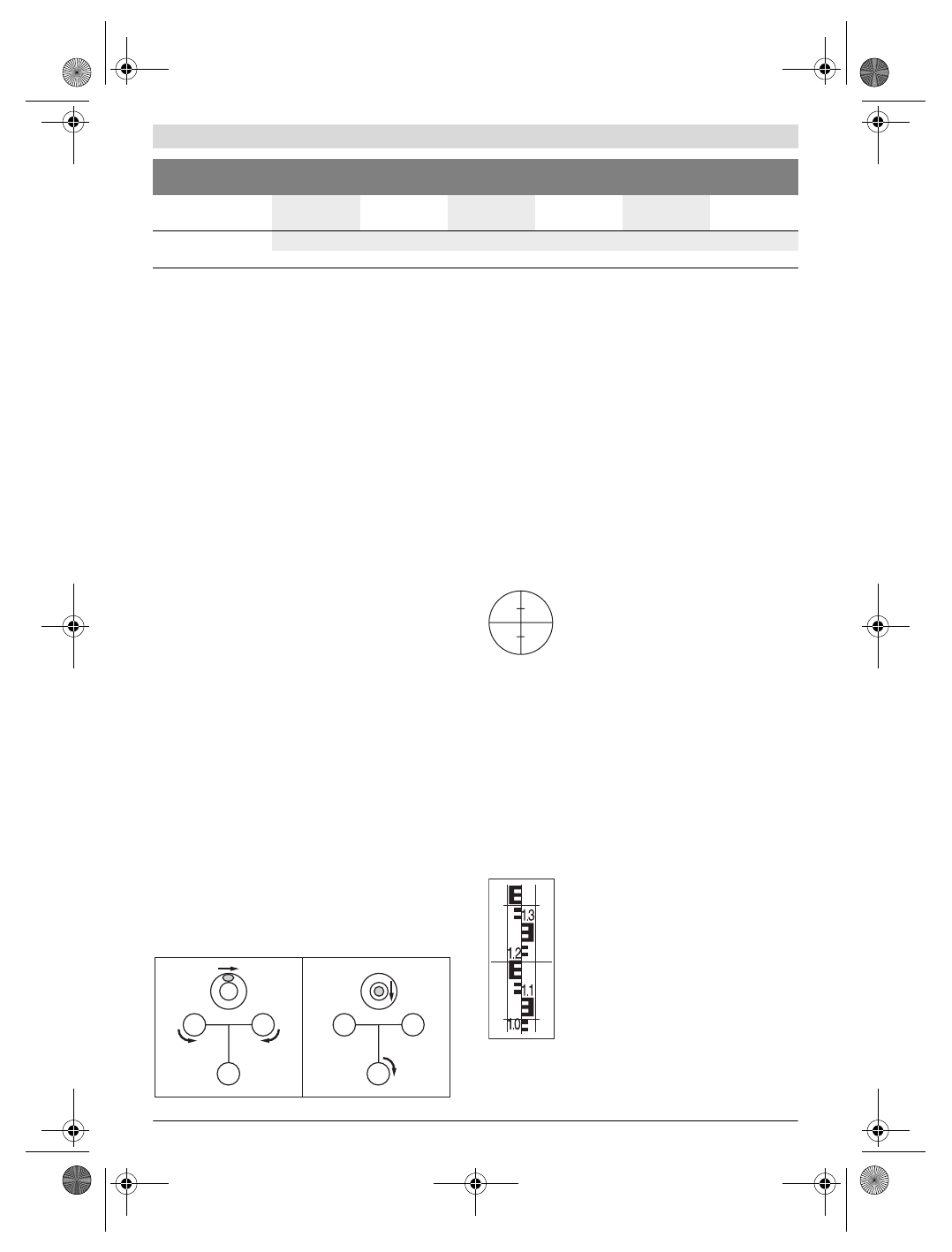

Måleværktøj justeres

Juster måleværktøjet vha. fodskruerne

12

 på en sådan måde,

at luftboblen findes midt i dåselibellen

7

.

Bring luftboblen i en position midt imellem disse to skruer ved

at dreje på de første to fodskruer

A

 og

B

. Drej så på den tredje

fodskrue

C

, til luftboblen findes midt i dåselibellen.

Når dåselibellen er indstillet, udlignes endnu eksisterende

afvigelse i måleværktøjet fra den vandrette linje vha. kompen-

satoren.
Kontroller under arbejdet med regelmæssige mellemrum

(f. eks. ved at kigge ind i libellespejl

3

), om luftboblen stadig-

væk findes midt i dåselibellen.

Måleværktøj centreres over et punkt på gulvet

Centrer måleværktøjet over et punkt på gulvet efter behov.

Fastgør hertil loddet

20

 til stativets stilleskrue. Juster måle-

værktøjet over punktet i gulvet enten ved at forskyde måle-

værktøjet på stativet eller ved at justere stativet.

Kikkert fokusseres

Fjern beskyttelseskappen fra objektivet

1

.

Ret kikkerten mod en lys genstand eller hold et

stykke hvidt papir hen foran objektivet

1

. Drej

på okularet

6

, til trådkorset ses skarpt og me-

get sort.

Ret kikkerten mod stadiet, evt. vha. det grove indkikssystem

2

. Drej på fokusseringsknappen

16

, til stadiets delingsfelt ses

skarpt. Drej på finindstillingen i siden

14

 og juster trådkorset,

til det befinder sig nøjagtigt i stadiets midte.
Er kikkerten fokusseret rigtigt, må trådkors og stadiets billede

ikke forskyde hinanden, når øjet bevæges bag ved okularet.

Målefunktioner

Indstil altid stadiet nøjagtigt lodret. Ret det justerede og fo-

kusserede måleværktøj på stadiet, så trådkorset ligger på sta-

diets midte.

Højde aflæses

Aflæs højden på stadiet ved trådkorsets mid-

terstreg.
På billedet er den målte højde: 1,195 m.

Vægt svarer til EPTA-

Procedure 01/2003

1,7 kg

1,7 kg

1,7 kg

1,7 kg

1,7 kg

1,7 kg

Tæthedsgrad

IP 54 (støv- og sprøjtevandsbeskyttet)

Optisk nivellerings-

instrument

GOL 20 D

GOL 20 G

GOL 26 D

GOL 26 G

GOL 32 D

GOL 32 G

Dit måleværktøj identificeres entydigt vha. serienummeret

15

 på typeskiltet.
