6
| Deutsch
1 619 929 L41 | (18.6.12)
Bosch Power Tools

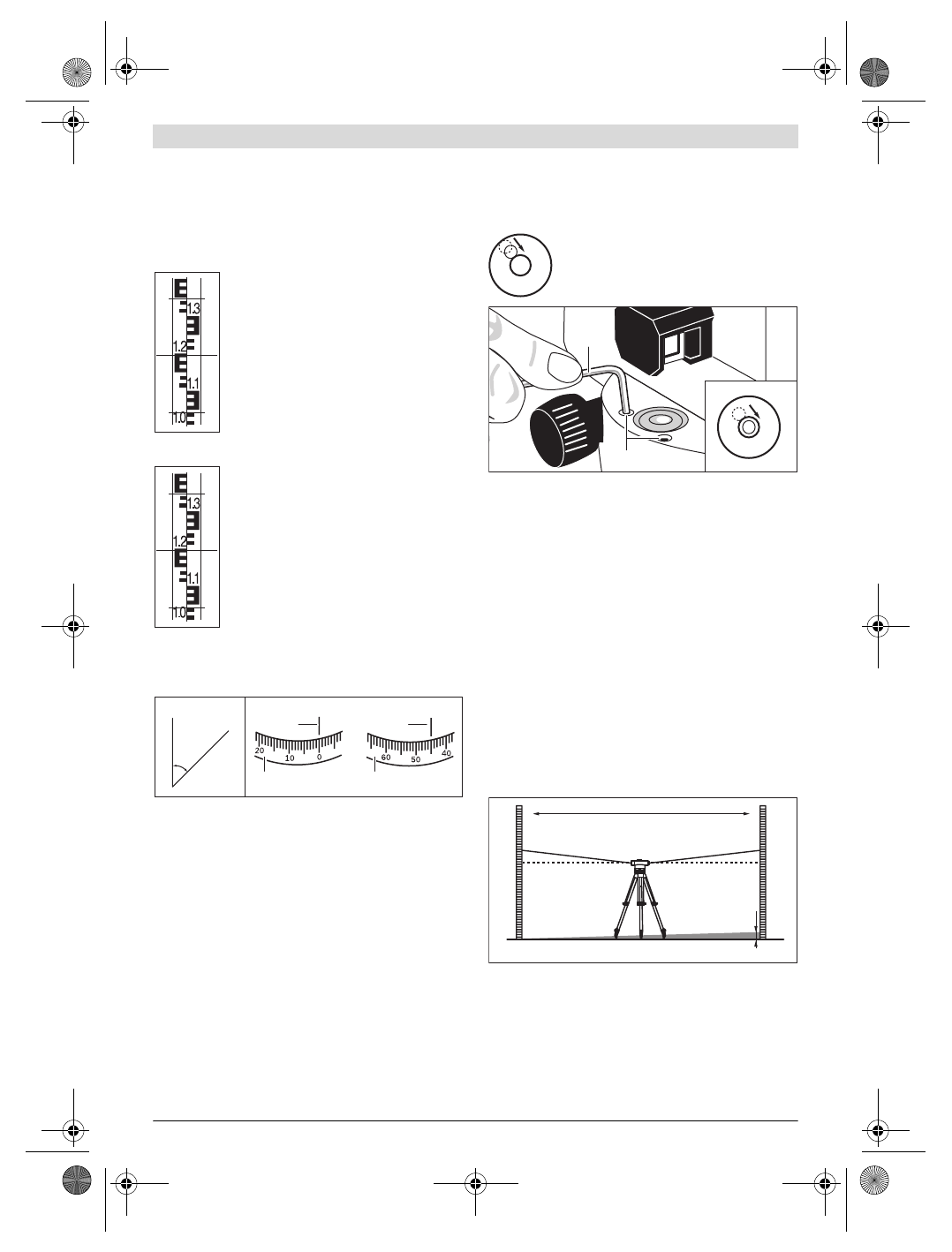

Messfunktionen
Stellen Sie die Nivellierlatte immer genau senkrecht auf. Rich-
ten Sie das ausgerichtete und fokussierte Messwerkzeug auf
die Nivellierlatte, sodass das Fadenkreuz auf der Mitte der
Nivellierlatte liegt.
Höhe ablesen
Lesen Sie die Höhe an der Nivellierlatte beim
mittleren Strich des Fadenkreuzes ab.
Im Bild gemessene Höhe: 1,195 m.
Entfernung messen
Zentrieren Sie das Messwerkzeug über dem
Punkt, ab dem die Entfernung gemessen wer-
den soll.
Lesen Sie die Höhe an der Nivellierlatte beim
oberen und unteren Strich des Fadenkreuzes
ab. Multiplizieren Sie die Differenz der beiden
Höhen mit 100, um die Entfernung vom Mess-
werkzeug zur Nivellierlatte zu erhalten.
Im Bild gemessene Entfernung:
(1,347 m – 1,042 m) x 100 = 30,5 m.
Winkel messen
Zentrieren Sie das Messwerkzeug über dem Punkt, ab dem
der Winkel gemessen werden soll.
Richten Sie das Messwerkzeug auf Punkt
A
. Drehen Sie den
Horizontalkreis
10
mit dem Nullpunkt zur Ablesemarkierung
9
. Richten Sie das Messwerkzeug dann auf Punkt
B
. Lesen Sie
den Winkel an der Ablesemarkierung
9
ab.
GOL 20 D/GOL 26 D/GOL 32 D: im Beispiel gemessener
Winkel: 45 ° .
GOL 20 G/GOL 26 G/GOL 32 G: im Beispiel gemessener
Winkel: 45 gon.
Genauigkeitsüberprüfung des Messwerkzeugs
Überprüfen Sie die Nivellier- und Anzeigegenauigkeit des
Messwerkzeugs vor jedem Arbeitsbeginn sowie nach länge-
rem Transport des Messwerkzeugs.
Dosenlibelle überprüfen
Richten Sie das Messwerkzeug mithilfe der Fußschrauben
12
so aus, dass sich die Luftblase im Zentrum der Dosenlibelle
7
befindet.
Drehen Sie das Fernrohr um 180 ° . Befindet sich die Luftbla-
se nicht mehr im Zentrum der Dosenlibelle
7
, muss die Dosen-
libelle nachjustiert werden.
Dosenlibelle nachjustieren
Bringen Sie die Luftblase der Dosenlibelle
7
durch Drehen der Fußschrauben
12
in eine
Position in der Mitte zwischen der Endposition
des Überprüfungsvorgangs und dem Zentrum.
Drehen Sie mithilfe des Innensechskantschlüssels
17
die
Justierschrauben
11
, bis sich die Luftblase im Zentrum der
Dosenlibelle befindet.
Überprüfen Sie die Dosenlibelle durch Drehen des Fernrohrs
um 180 °. Wiederholen Sie den Justiervorgang bei Bedarf oder
wenden Sie sich gegebenenfalls an den Bosch-Kundendienst.
Kompensator überprüfen
Messen Sie nach dem Ausrichten und Fokussieren des Mess-
werkzeugs die Höhe an einem Referenzpunkt. Drücken Sie dann
den Verriegelungsknopf
8
des Kompensators und lassen Sie
ihn wieder los. Messen Sie erneut die Höhe am Referenzpunkt.
Stimmen die beiden Höhen nicht genau überein, dann lassen
Sie das Messwerkzeug von einem Bosch-Kundendienst repa-
rieren.
Fadenkreuz überprüfen
Für die Überprüfung benötigen Sie eine Messstrecke von ca.
30 m Länge. Stellen Sie das Messwerkzeug in der Mitte und die
Nivellierlatten
A
und
B
an beiden Enden der Messstrecke auf.
Nach dem Ausrichten und Fokussieren des Messwerkzeugs
lesen Sie die Höhe an beiden Nivellierlatten ab. Berechnen
Sie die Differenz
d
zwischen der Höhe
a
1
an der Nivellierlatte
A
und der Höhe
b
1
an der Nivellierlatte
B
.
Beispiel:
a
1
= 1,937 m
b
1
= 1,689 m
a
1
–
b
1
= 1,937 m – 1,689 m = 0,248 m =
d
A
B
A
B
x°
9
10
9
10
17
11
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
OBJ_BUCH-1239-002.book Page 6 Monday, June 18, 2012 10:51 AM
