正式操作

f

操作儀器之前或經過長時間的運輸之後，都必須檢查
測量儀器的找平精度和顯示精度。

f

不可以讓濕氣滲入儀器中，也不可以讓陽光直接照射
在儀器上。

f

儀器不可以曝露在極端的氣候下，也不可以把儀器放
在溫差相當大的環境中。

例如儀器不可以長期放置在

汽車中。如果儀器先后曝露在溫差相當大的環境中，
必須先等待儀器的溫度恢復正常後再使用儀器。如果
儀器曝露在極端的氣候下或溫差相當大的環境中，會
影響儀器的測量準確度。

f

避免任何沖撞或讓測量儀器掉落地面。

如果測量儀器

受到強烈的外來沖撞，必須在繼續工作之前先檢查儀
器的精度

（參考

 "

檢查儀器的測量準確度

"

，頁

數

117

）。

f

長途運輸儀器時 （例如使用汽車），

必須把它放置在

供貨時附帶的箱子中。

將儀器放入箱中之前必須先鎖

定脹縮件，否則膨脹件可能因為強烈震動而受損。

豎起

/

校準測量儀器

安裝在三腳架上

豎立好三腳架並確保它不會翻倒或滑動。

把測量儀器上

的三腳架接頭

13

裝入三腳架的螺桿中。擰緊三腳架的

固定螺絲來固定好測量儀器。

先粗略地進行三腳架的瞄準工作。

在短距離內可以提起三腳架來搬動測量儀器。

為了避免

在搬運中途損壞儀器，

必須以直立的方式提攜三腳架。

不可以把三腳架橫靠在肩上。

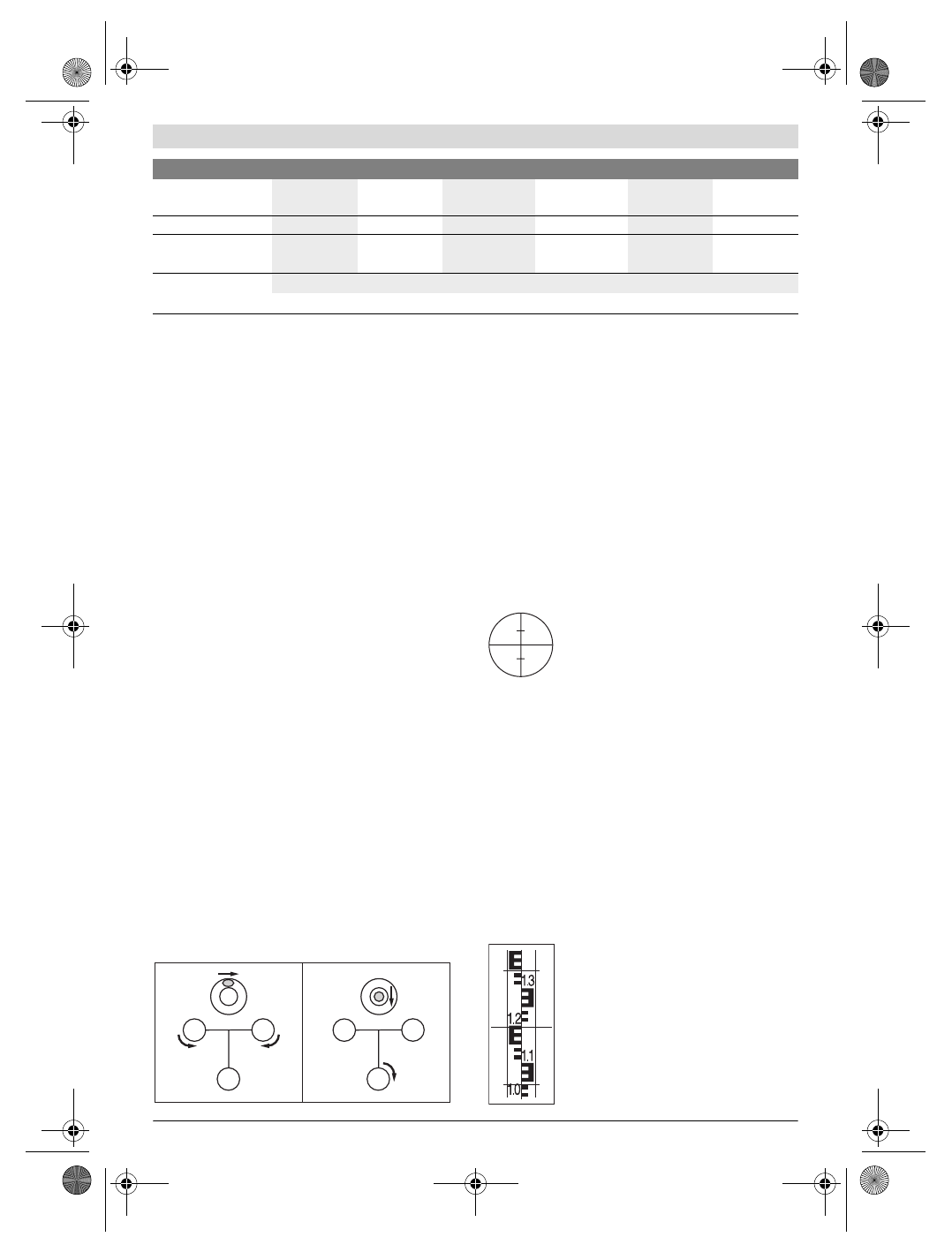

校準測量儀器

使用地腳螺栓

12

校准測量工具。

調整螺栓讓氣泡位在

圓水准儀

7

的中央。

先擰轉地腳螺栓

A

和

B

讓氣泡移動到這兩點中央的位

置。

接著再擰轉第三個地腳螺栓

C

至氣泡移動到圓水準

儀中央為止。

調整好圓水準儀之後尚存的水平方向偏移，可以透過脹
縮件來進行調整。

工作時必須隨時檢查 （例如透過水準器鏡

3

），

氣泡是

否仍然位在圓水準儀的中央。

透過地上的點進行測量儀器的對中工作。

必要時可以讓儀器瞄準地上的點。此時可以把鉛錘

20

掛在三腳架的固定螺絲上。

透過地上的點來校準測量儀

器時，您可以移動三腳架或調整測量儀器。

望遠鏡聚焦

拆除鏡頭

1

上的防護蓋。

把望遠鏡對準亮的物體，

或者把一張白色

的紙放在鏡頭

1

前面。

接著再轉動目鏡

6

至能夠清楚地看見深黑色的十字交叉線段
為止。

把望遠鏡對準水準尺，

必要時得借助粗瞄準器

2

來瞄

準。

擰轉聚焦調整鈕

16

至能夠清楚地看見水準尺上的

刻度為止。

接著再透過擰轉側面精調鈕

14

把十字交叉

線段移動到水準尺的中央位置。

如果望遠鏡的聚焦正確，

即使在目鏡後面的眼睛移動

了，

十字交叉線段和水準尺影像的相對位置也不能改

變。

測量功能

務必正確地以垂直的方式豎立好水準尺。

把做好校準並

且完成聚焦工作的測量儀器對準水準儀，

此時必須把十

字交叉線段調整到水準尺的中央。

讀取高度

寫下十字交叉線段的中間線在水準尺上所
在位置的刻度值。

圖上測得的高度是

: 1,195

米。

水平刻度盤的刻度
分割單位

1 °

1

新度

1 °

1

新度

1 °

1

新度

三腳架接頭

5/8"

5/8"

5/8"

5/8"

5/8"

5/8"

重量符合

 EPTA-

Procedure 01/2003

1,7

公斤

1,7

公斤

1,7

公斤

1,7

公斤

1,7

公斤

1,7

公斤

保護種類

IP 54

（防灰塵和防水花）

光學水準測量儀器

GOL 20 D

GOL 20 G

GOL 26 D

GOL 26 G

GOL 32 D

GOL 32 G

儀器銘牌上的序列號碼 （儀器詳解圖上標示

15

的位置）便是儀器的識別碼。
