 Español |

19

Bosch Power Tools

1 619 929 L41 | (18.6.12)

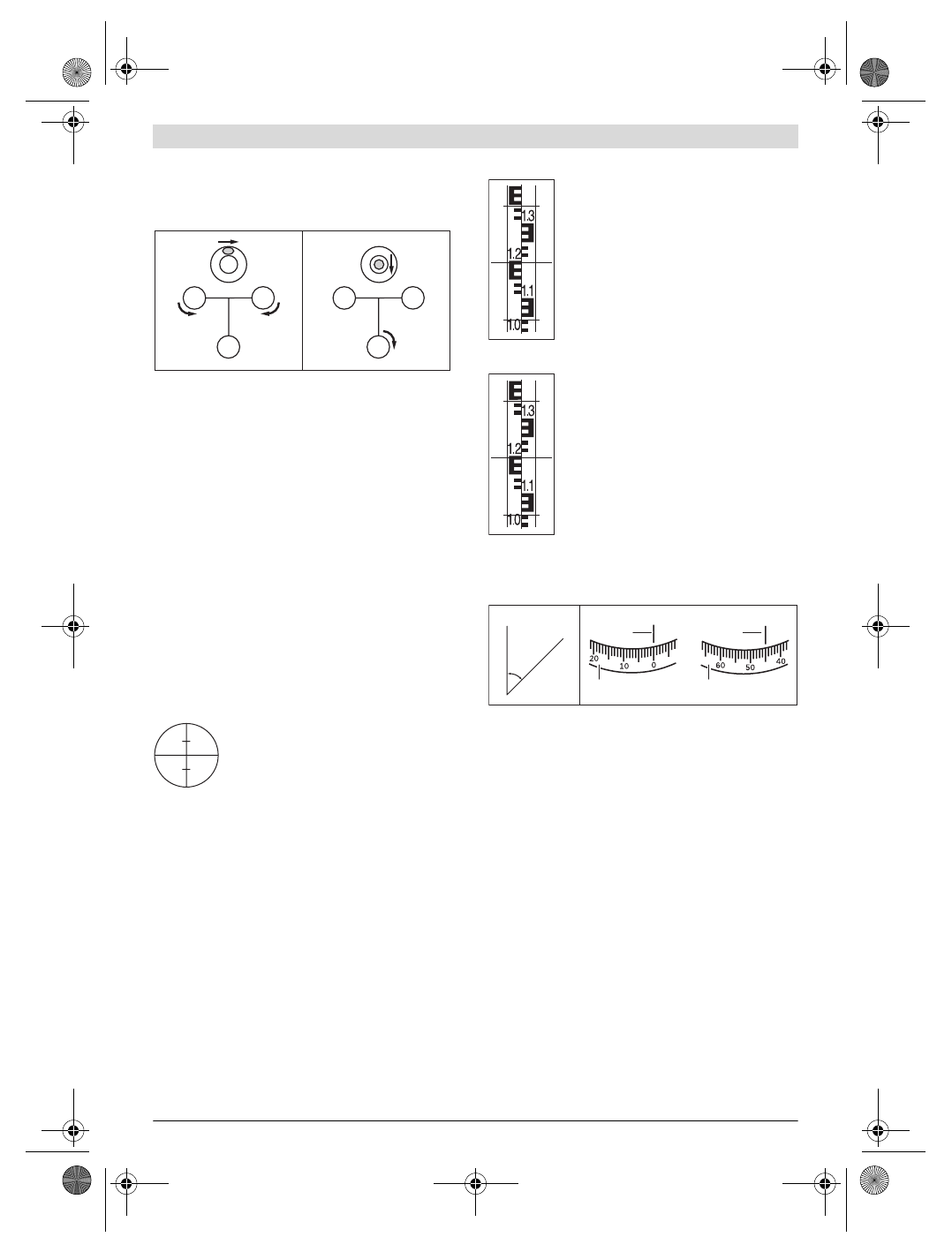

Nivelación del aparato de medición

Nivele el aparato de medición con los tornillos de nivelación

12

 de manera que la burbuja de aire se encuentre en el centro

del nivel esférico

7

.

Gire ambos tornillos de nivelación

A

 y

B

 de modo que la bur-

buja de aire quede en una posición intermedia entre ambos

tornillos. Ajuste entonces el tercer tornillo de nivelación

C

hasta situar la burbuja de aire en el centro del nivel esférico.
Tras ajustar el aparato de medición con el nivel esférico corri-

ja con el compensador la desviación respecto a la horizontal

que todavía pudiera existir.
Durante el trabajo controle con regularidad (p. ej. mirando

por el espejo del nivel

3

) si la burbuja se encuentra todavía en

el centro del nivel esférico.

Centrado del aparato de medición respecto a un punto en

el suelo

Si fuese preciso, centre el aparato de medición respecto a un

punto en el suelo. Para ello, suspenda la plomada

20

 del tor-

nillo de fijación del trípode. Haga coincidir el aparato de medi-

ción con el punto del suelo, ya sea desplazando el aparato de

medición sobre el trípode o desplazando el trípode.

Enfoque del anteojo

Retire la tapa protectora del objetivo

1

.

Dirija el anteojo contra un objeto claro o colo-

que una hoja de papel blanco frente al objetivo

1

. Gire el ocular

6

 hasta percibir el retículo ní-

tidamente y de un color negro intenso.

Apunte el anteojo contra la mira de nivelación ayudándose,

dado el caso, del visor

2

. Gire el botón de enfoque

16

 hasta

que consiga ver nítidamente las divisiones en la mira de nive-

lación. Utilice el ajuste fino lateral

14

 para hacer coincidir

exactamente la cruz reticular con el centro de la mira de nive-

lación.
Si el enfoque del anteojo es correcto, la cruz reticular y la ima-

gen de la mira de nivelación no deben desplazarse entre sí al

mover el ojo detrás del ocular.

Funciones de medición

Siempre coloque la mira de nivelación perfectamente verti-

cal. Apunte el aparato de medición nivelado y enfocado con-

tra la mira de nivelación de manera que la cruz reticular coin-

cida con el centro de la mira de nivelación.

Lectura de la altura

Efectúe la lectura de la altura en la mira de ni-

velación utilizando la raya central de la cruz re-

ticular.
En la figura, la altura medida es: 1,195 m.

Medición de distancias

Coloque y centre el aparato de medición con el

punto de origen para la medición de distancia.
Efectúe la lectura de la altura en la mira de ni-

velación utilizando la raya superior e inferior

de la cruz reticular. Multiplique por 100 la dife-

rencia entre ambas alturas para obtener la dis-

tancia del aparato de medición respecto a la

mira de nivelación.
En la figura, la distancia medida es:

(1,347 m – 1,042 m) x 100 = 30,5 m.

Medición de ángulos

Coloque y centre el aparato de medición con el punto de ori-

gen para la medición del ángulo.

Apunte el aparato de medición contra el punto

A

. Gire el cír-

culo horizontal

10

 hasta hacer coincidir el punto de cero con

el índice de lectura

9

. Oriente entonces el aparato de medi-

ción contra el punto

B

. Efectúe la lectura del ángulo en el índi-

ce de lectura

9

.

GOL 20 D/GOL 26 D/GOL 32 D: Ángulo medido en el ejem-

plo: 45 ° .
GOL 20 G/GOL 26 G/GOL 32 G: Ángulo medido en el ejem-

plo: 45 gon.

Comprobación de la precisión del aparato de

medición

Siempre verifique la exactitud de nivelación e indicación del

aparato de medición antes de comenzar la jornada de trabajo

o tras un largo transporte del mismo.

Control del nivel esférico

Nivele el aparato de medición con los tornillos de nivelación

12

 de manera que la burbuja de aire se encuentre en el centro

del nivel esférico

7

.

Gire 180 °  el anteojo. Si la burbuja de aire se ha desviado

fuera del centro del nivel esférico

7

 es necesario reajustarlo.

C

B

A

C

B

A

2.

1.

A

B

A

B

x°

9

10

9

10
