Česky |
63
Bosch Power Tools
1 619 929 L41 | (18.6.12)

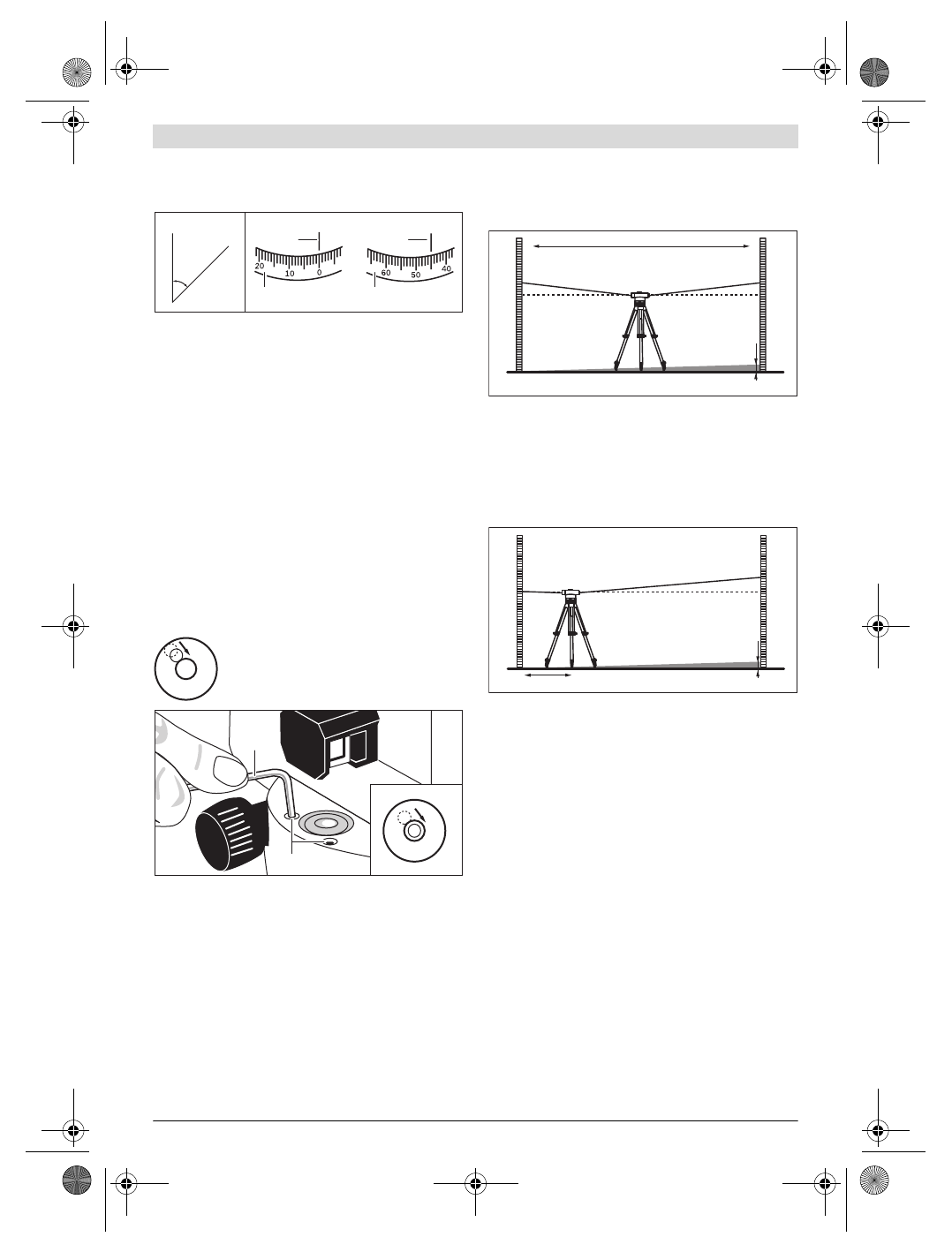

Měření úhlů
Ustřeďte měřící přístroj nad bodem, od něhož má být změřen
úhel.
Nasměrujte měřící přístroj na bod
A
. Otočte horizontální kruh
10
nulovým bodem k odečítací rysce
9
. Potom nasměrujte
měřící přístroj na bod
B
. Úhel odečtěte na odečítací rysce
9
.
GOL 20 D/GOL 26 D/GOL 32 D: v příkladu naměřený úhel:
45
°
.
GOL 20 G/GOL 26 G/GOL 32 G: v příkladu naměřený úhel:
45 gon.
Kontrola přesnosti měřícího přístroje
Před každým začátkem práce a též po delší přepravě měřicího
přístroje zkontrolujte přesnost nivelace a přesnost
zobrazování měřícího přístroje.
Kontrola krabicové vodováhy
Měřící přístroj vyrovnejte pomocí patkových šroubů
12
tak,
aby se bublina nacházela ve středu krabicové vodováhy
7
.
Otočte dalekohled o 180
°
. Nenachází-li se již bublina ve středu
krabicové vodováhy
7
, musí se krabicová vodováha seřídit.
Seřízení krabicové vodováhy
Uveďte bublinu krabicové vodováhy
7
otáčením patkových šroubů
12
do polohy
uprostřed mezi koncovou polohou
zkoumaného pochodu a středem.
Otáčejte pomocí klíče na vnitřní šestihrany
17
seřizovací
šrouby
11
, až se bublina nachází ve středu krabicové
vodováhy.
Zkontrolujte krabicovou vodováhu otočením dalekohledu o
180
°
. Podle potřeby proces seřízení opakujte nebo se
případně obraťte na servis Bosch.
Kontrola kompenzátoru
Po vyrovnání a zaostření měřícího přístroje změřte výšku na
referenčním bodě. Poté stiskněte zajišťovací knoflík
8
kompenzátoru a opět jej uvolněte. Znovu změřte výšku na
referenčním bodě.
Neshodují-li se přesně obě výšky, pak nechte měřící přístroj
opravit v servisu Bosch.
Kontrola nitkového kříže
Pro kontrolu potřebujete měřicí dráhu délky ca. 30 m. Měřicí
přístroj postavte doprostřed a nivelační latě
A
a
B
na oba
konce měřicí dráhy.
Po vyrovnání a zaostření měřicího přístroje odečtěte výšku na
obou nivelačních latích. Vypočtěte rozdíl
d
mezi výškou
a
1
na
nivelační lati
A
a výškou
b
1
na nivelační lati
B
.
Příklad:
a
1
= 1,937 m
b
1
= 1,689 m
a
1
–
b
1
= 1,937 m
–
1,689 m = 0,248 m =
d
Postavte měřicí přístroj do vzdálenosti ca. 1 m od nivelační
lati
A
. Po vyrovnání a zaostření měřicího přístroje odečtěte
výšku
a
2
na nivelační lati
A
.
Odečtěte dříve vypočtenou hodnotu
d
od naměřené výšky
a
2
,
aby se obdržela požadovaná hodnota pro výšku
b
2
na
nivelační lati
B
.
Změřte výšku
b
2
na nivelační lati
B
. Liší-li se naměřená
hodnota o více než 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G)
resp. 2 mm (GOL 32 D/G) od vypočtené požadované
hodnoty, musí se nitkový kříž seřídit.
Příklad:
a
2
= 1,724 m
d
= 0,248 m
a
2
–
d
= 1,724 m
–
0,248 m = 1,476 m
GOL 20 D/G: výška
b
2
musí při měření činit 1,476 m
±
6 mm.
GOL 26 D/G: výška
b
2
musí při měření činit 1,476 m
±
3 mm.
GOL 32 D/G: výška
b
2
musí při měření činit 1,476 m
±
2 mm.
A
B
A
B
x°
9
10
9
10
17
11
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
A
B
1 m
a
2
b
2
a
2
– d = b
2
d
OBJ_BUCH-1239-002.book Page 63 Monday, June 18, 2012 10:51 AM
