36
| Dansk
1 619 929 L41 | (18.6.12)
Bosch Power Tools

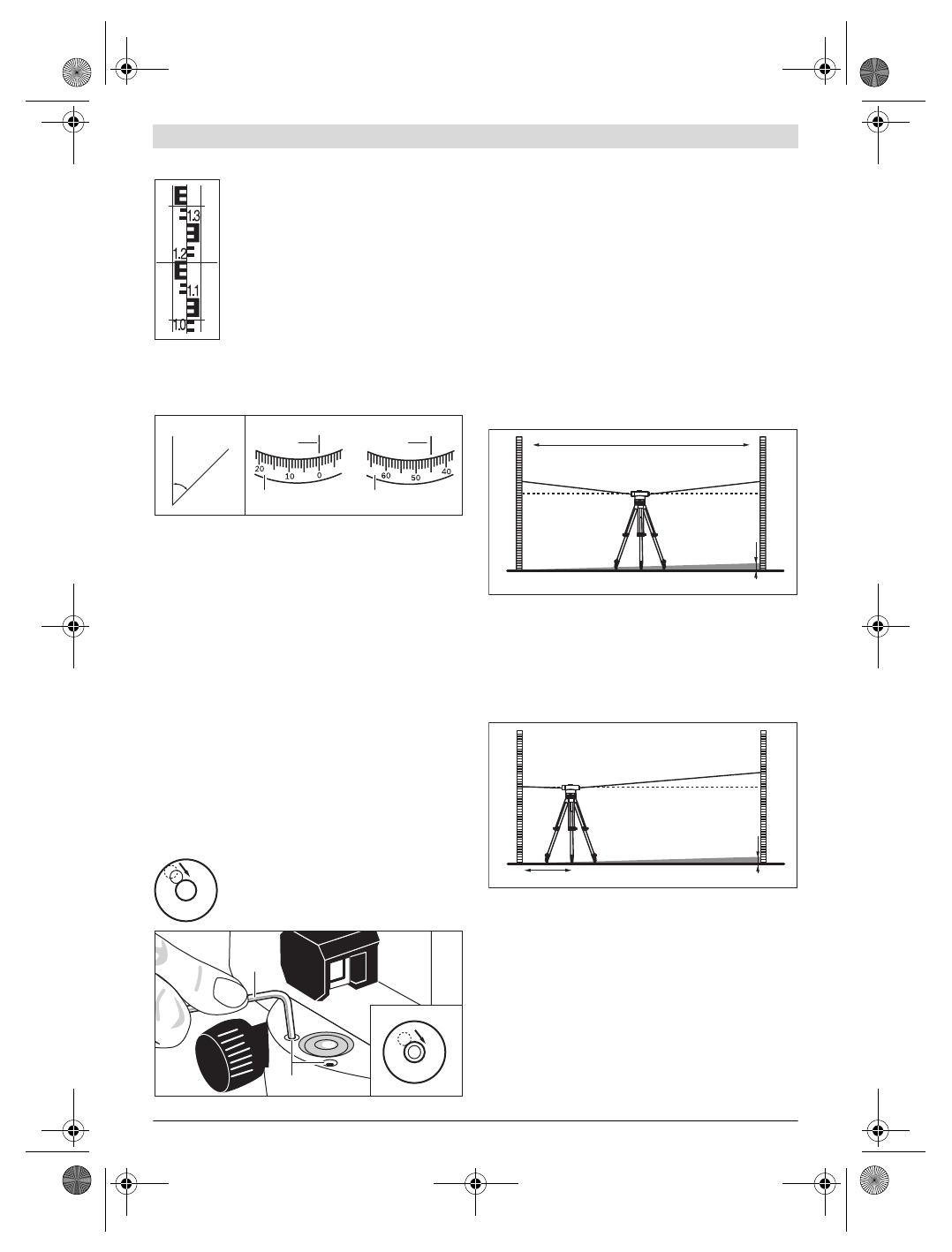

Afstand måles
Centrer måleværktøjet over det punkt, fra hvil-
ket afstanden skal måles.
Aflæs højden på stadiet ved trådkorsets øver-
ste og nederste streg. Multiplicer differencen
mellem de to højder med 100 for at få afstan-
den mellem måleværktøj og stadie.
På billedet er den målte afstand:
(1,347 m – 1,042 m) x 100 = 30,5 m.
Måling af vinkel
Centrer måleværktøjet over det punkt, fra hvilket vinklen skal
måles.
Ret måleværktøjet mod punkt
A
. Drej den vandrette kreds
10
med nulpunktet til aflæsemarkering
9
. Ret herefter måleværk-
tøjet mod punkt
B
. Aflæs vinklen på aflæsemarkeringen
9
.
GOL 20 D/GOL 26 D/GOL 32 D: I eksemplet er den målte vin-
kel: 45 ° .
GOL 20 G/GOL 26 G/GOL 32 G: I eksemplet er den målte vin-
kel: 45 gon.
Måleværktøjets nøjagtighedskontrol
Kontroller måleværktøjets nivellerings- og visenøjagtighed,
før arbejdet påbegyndes samt efter længere tids transport af
måleværktøjet.
Dåselibelle kontrolleres
Juster måleværktøjet vha. fodskruerne
12
på en sådan måde,
at luftboblen findes midt i dåselibellen
7
.
Drej kikkerten 180 ° . Ses luftboblen ikke mere i midten af då-
selibellen
7
, skal dåselibellen efterjusteres.
Dåselibelle efterjusteres
Positioner luftboblen i dåselibellen
7
i en posi-
tion midt mellem kontrolprocessens endeposi-
tion og centrum ved at dreje på fodskruerne
12
.
Brug en unbrakonøgle
17
til at dreje justeringsskruerne
11
,
indtil luftboblen befinder sig midt i dåselibellen.
Kontroller dåselibellen ved at dreje kikkerten 180 ° . Gentag
justeringsprocessen efter behov eller kontakt i givet fald
Bosch kundeservice.
Kompensator kontrolleres
Mål højden i et referecepunkt, når måleværktøjet er blevet
justeret og fokusseret. Tryk så på kompensatorens låseknap
8
og slip den igen. Mål højden igen i referencepunktet.
Stemmer de to højder ikke nøjagtigt overens, skal måleværk-
tøjet repareres af en Bosch-kundeservice.
Trådkors kontrolleres
Til kontrol har du brug for en målestrækning med en længde
på ca. 30 m. Opstil måleværktøjet i midten og stadierne
A
og
B
i målestrækningens to ender.
Aflæs højden på begge stadier, når måleværktøjet er blevet
justeret og fokusseret. Beregn differencen
d
mellem højden
a
1
på stadiet
A
og højden
b
1
på stadiet
B
.
Eksempel:
a
1
= 1,937 m
b
1
= 1,689 m
a
1
–
b
1
= 1,937 m – 1,689 m = 0,248 m =
d
Opstil måleværktøjet ca. 1 m fra stadiet
A
. Når måleværktøjet
er justeret og fokusseret, aflæses højde
a
2
på stadiet
A
.
Træk den forinden beregnede værdi
d
fra den målte højde
a
2
for at få den nominelle værdi for højden
b
2
på stadiet
B
.
Mål højden
b
2
på stadiet
B
. Afviger den målte værdi mere end
6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G) hhv. 2 mm
(GOL 32 D/G) fra den beregnede, nominelle værdi, skal tråd-
korset efterjusteres.
Eksempel:
a
2
= 1,724 m
d
= 0,248 m
a
2
–
d
= 1,724 m – 0,248 m = 1,476 m
A
B
A
B
x°
9
10
9
10
17
11
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
A
B
1 m
a
2
b
2
a
2
– d = b
2
d
OBJ_BUCH-1239-002.book Page 36 Monday, June 18, 2012 10:51 AM
