70
| Magyar
1 619 929 L41 | (18.6.12)
Bosch Power Tools
biztosítására, hogy a mérőműszer eközben ne rongálódjon
meg, a háromlábú műszerállványt a szállítás közben függőleges
helyzetben kell tartani és nem szabad például vállon vinni.

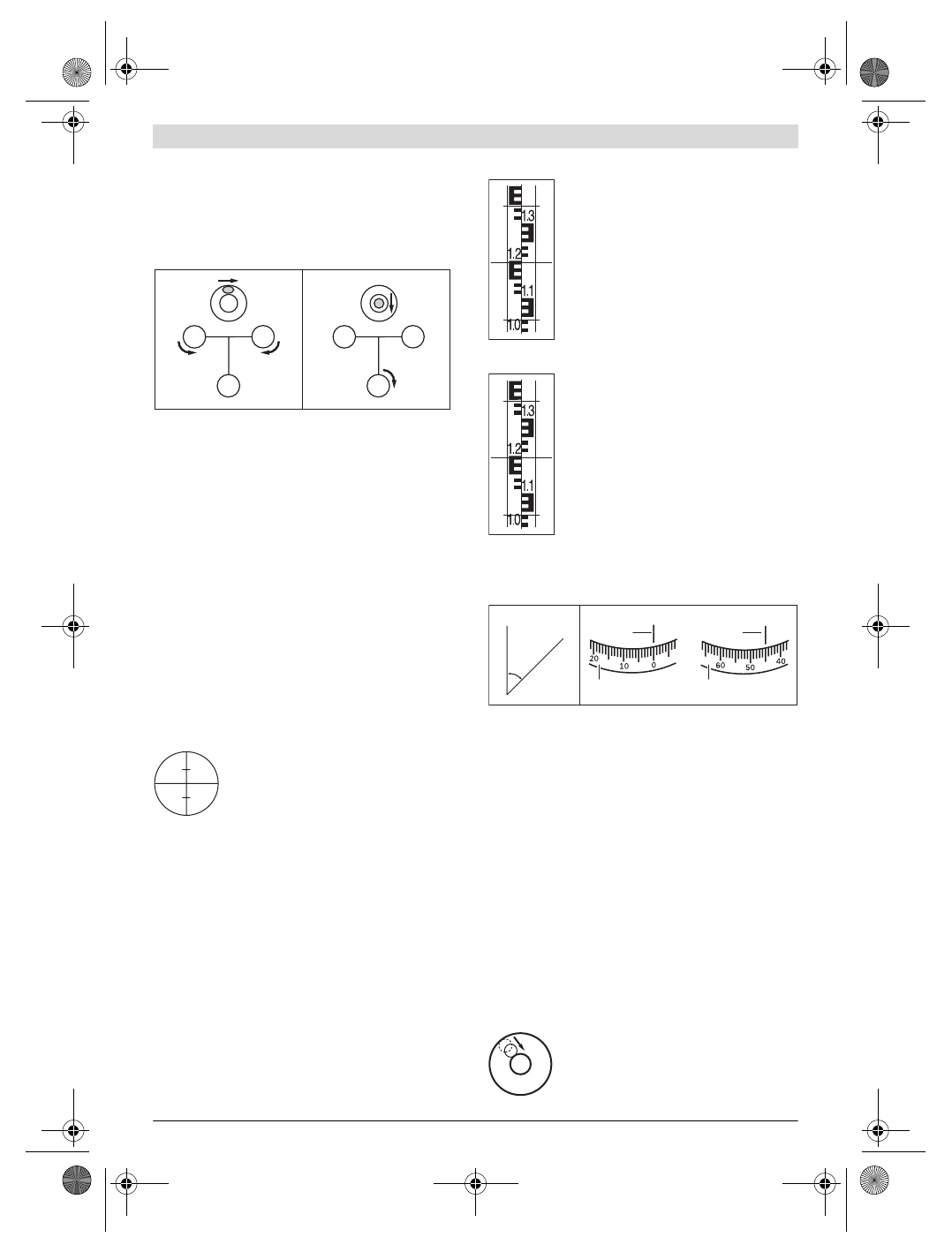

A mérőműszer helyzetének beállítása
Állítsa be a úgy a mérőműszert a
12
talpcsavarok segítségével,
hogy a légbuborék a
7
szelencés libella középpontjában legyen.
Hozza a légbuborékot a két első talpcsavar (
A
és
B
) a két
csavar közötti egyik középső helyzetbe. Ezután forgassa el
addig a
C
talpcsavart, amíg a légbuborék a szelencés libella
középpontjába kerül.
A mérőműszernek a vízszintestől való, a szelencés libella
bejátszása után még meglévő eltérését a kompenzátor
egyenlíti ki.
Ellenőrizze munka közben rendszeresen (például a
3
libellatükörre vetett pillantással), hogy a légbuborék még a
szelencés libella középpontjában van-e.
A mérőműszer központozása a padló egy pontja felett
Szükség esetén központozza a mérőműszert a padló egy
pontja felett. Ehhez akassza fel a
20
függőónt a háromlábú
műszerállvány rögzítőcsavarjára. Állítsa be a mérőműszer
helyzetét a padló adott pontja felett, ehhez vagy tolja el a
mérőműszert a háromlábú műszerállványon vagy állítsa át a
háromlábú műszerállványt.
A távcső fókuszálása
Vegye le a védősapkát az
1
objektívről.
Irányítsa a távcsövet egy világos tárgyra vagy
tartson egy fehér papírlapot az
1
objektív elé.
Forgassa el a
6
okulárt, amíg a hajszálkereszt
élesen és mélyfekete színben lesz látható.
Irányítsa a távcsövet a szintező vonalzóra, szükség esetben
használja ehhez a
2
durva irányzékot. Forgassa el a
16
fókuszáló fejet, amíg a szintező vonalzó osztómezeje élesen
látható lesz. Állítsa be a hajszálkeresztet a
14
oldalirányú
finomhajtómű segítségével pontosan a szintező vonalzó
közepére.
Egy helyesen fókuszált távcső esetén a hajszálkeresztnek és a
szintező vonalzó képének nem szabad egymáshoz képest
eltolódnia, ha az okulár mögött a kezelő elmozdítja a szemét.
Mérési funkciók
A szintező vonalzót mindig pontosan függőlegesen állítsa fel.
Irányítsa a beállított helyzetű és fókuszált mérőműszert a
szintező vonalzóra, úgy hogy a hajszálkereszt szintező
vonalzó közepére essen.
Olvassa le a magasságot
Olvassa le a szintező vonalzón a hajszálkereszt
középső vonalánál a magasságot.
Az ábrán mért magasság: 1,195 m.
Távolság mérése
Központosítsa a mérőműszer azon pont felett,
amelytől kezdve meg akarja mérni a
távolságot.
Olvassa le a szintező vonalzón a hajszálkereszt
felső és alsó vonalánál a magasságot. Szorozza
meg százzal a két magasság közötti
különbséget, hogy megkapja a mérőműszer és
a szintező vonalzó közötti távolságot.
Az ábrán a mért távolság:
(1,347 m
–
1,042 m) x 100 = 30,5 m.
Szögmérés
Központosítsa a mérőműszer azon pont felett, amelyben
kezdve meg akarja mérni a szöget.
Irányítsa a mérőműszert az
A
pontra. Forgassa el a
10
vízszin-
tes kört a nullpontjával a
9
leolvasó jel felé. Irányítsa a mérőmű-
szert a
B
pontra. Olvassa le a
9
leolvasó jelnél a szög értékét.
GOL 20 D/GOL 26 D/GOL 32 D: A példában mért szög: 45
°
.
GOL 20 G/GOL 26 G/GOL 32 G: A példában mért szög: 45 gon.
A mérőműszer pontosságának ellenőrzése
Minden munkakezdés előtt valamint a mérőműszer minden
hosszabb szállítása után ellenőrizze a mérőműszer szintezési
és kijelzési pontosságát.
A szelencés libella ellenőrzése
Állítsa be a úgy a mérőműszert a
12
talpcsavarok
segítségével, hogy a légbuborék a
7
szelencés libella
középpontjában legyen.
Forgassa el a távcsövet 180
°
-kal. Ha a levegőbuborék már
nincs a
7
szelencés libella középpontjában, a szelencés
libellát utána kell állítani.
A szelencés libella utánállítása
Forgassa el a
12
talpcsavarokat és hozza a
7
szelencés libella légbuborékját az ellenőrzési
eljárás véghelyzete és a középpont közötti
helyzetbe.
C
B
A
C
B
A
2.
1.
A
B
A
B
x°
9
10
9
10
OBJ_BUCH-1239-002.book Page 70 Monday, June 18, 2012 10:51 AM
