 Italiano |

27

Bosch Power Tools

1 619 929 L41 | (18.6.12)

Uso

f

Prima dell’inizio di ogni lavoro e dopo un lungo traspor-

to dello strumento di misura controllare la precisione di

livellamento e la precisione di indicazione dello stru-

mento stesso.

f

Proteggere lo strumento di misura da liquidi e

dall’esposizione diretta ai raggi solari.

f

Non esporre mai lo strumento di misura a temperature

oppure a sbalzi di temperatura estremi.

P. es. non la-

sciarlo per lungo tempo in macchina. In caso di elevati sbal-

zi di temperatura lasciare adattare alla temperatura am-

bientale lo strumento di misura prima di metterlo in

funzione. Temperature oppure sbalzi di temperatura estre-

mi possono pregiudicare la precisione dello strumento di

misura.

f

Evitare qualsiasi urto o caduta dello strumento di mi-

sura.

In caso che lo strumento di misura abbia subito forti

influssi esterni, prima di rimetterlo in funzione è necessa-

rio eseguire prima un controllo della precisione (vedi «Con-

trollo della precisione dello strumento di misura»,

pagina 28).

f

Mettere lo strumento di misura nella valigetta fornita

in dotazione se lo stesso deve essere trasportato per

lunghi percorsi (p. es. in auto). Prestare attenzione alla

corretta posizione dello strumento di misura nella vali-

getta.

Inserendo lo strumento nella valigetta il comparato-

re viene bloccato in quanto potrebbe venire danneggiato in

caso di movimenti bruschi.

Posizionamento/allineamento dello strumento

di misura

Montaggio sul treppiede

Posizionare il treppiede in modo stabile e sicuro contro ribal-

tamento o spostamento. Posizionare lo strumento di misura

con l’attacco treppiede

13

 sulla filettatura del treppiede e ser-

rare lo strumento di misura con la vite di arresto del treppiede

stesso.
Allineare approssimativamente il treppiede.
Lo strumento di misura può essere trasportato montato sul

treppiede per brevi tratti. Per non danneggiare lo strumento

di misura, durante il trasporto il treppiede deve essere tenuto

in posizione verticale e non deve essere p. es. appoggiato so-

pra la spalla.

Allineamento dello strumento di misura

Con l’ausilio delle rotelline di livellamento

12

 allineare lo stru-

mento di misura in modo che la bolla d’aria si trovi al centro

della livella circolare

7

.

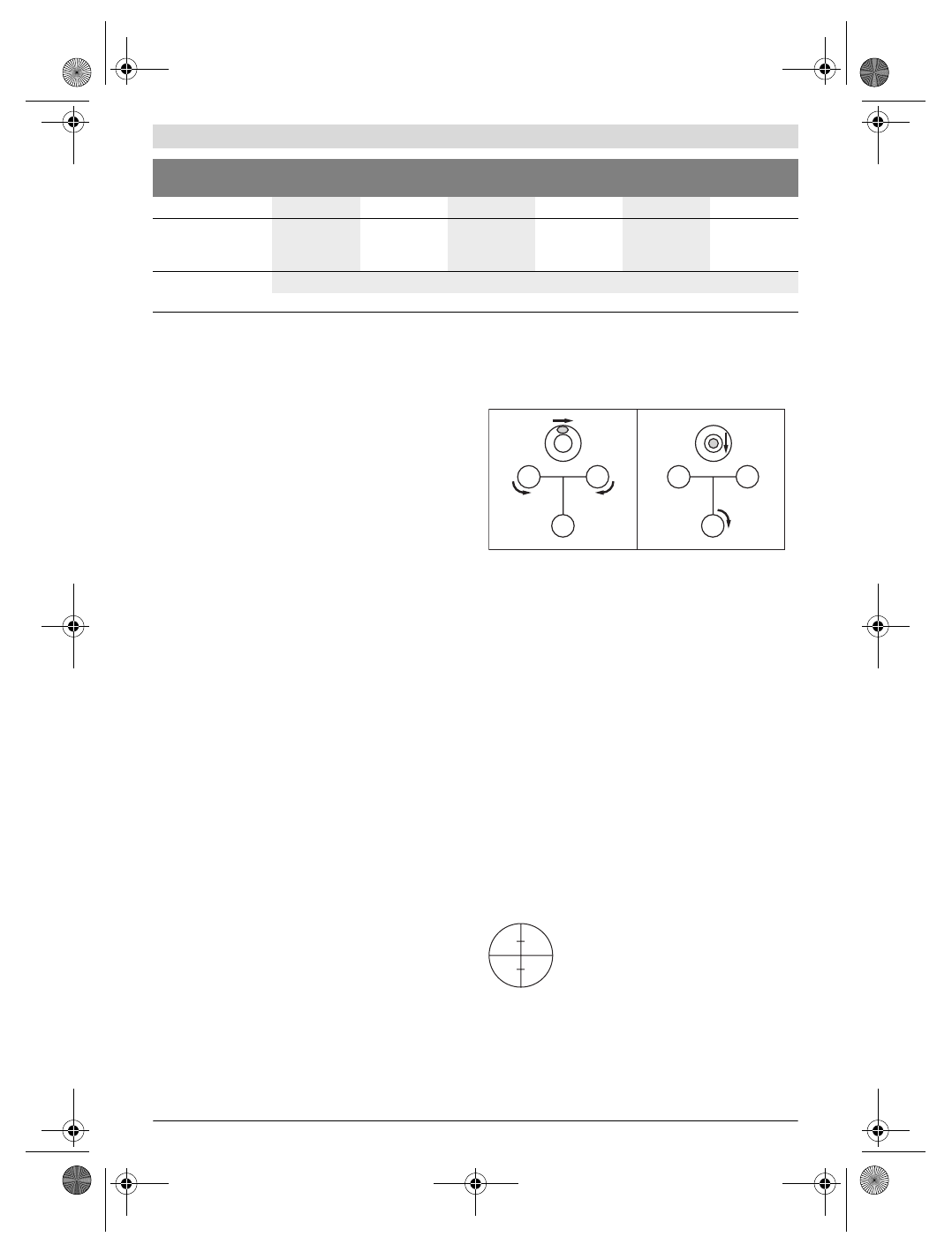

Ruotando le prime due rotelline di livellamento

A

 e

B

 portare

la bolla d’aria in una posizione centrale tra entrambe queste

rotelline. Ruotare quindi la terza rotellina di livellamento

C

fino a quando la bolla d’aria si trova al centro della livella circo-

lare.
Dopo la stabilizzazione della livella circolare, ev. divergenze

ancora presenti dalla linea orizzontale dello strumento di mi-

sura vengono compensate dal comparatore.
Durante il lavoro controllare regolarmente (p. es. guardando

nello specchio della livella

3

), se la bolla d’aria si trova ancora

al centro della livella circolare.

Centratura dello strumento di misura sopra un punto del

terreno

In caso di necessità centrare lo strumento di misura sopra un

punto del terreno. Per questa operazione appendere il filo a

piombo

20

 alla vite di arresto del treppiede. Allineare lo stru-

mento di misura sopra al punto del terreno spostando lo stru-

mento di misura sul treppiede oppure regolando il treppiede

stesso.

Messa a fuoco del cannocchiale

Togliere il coperchio di protezione dall’obiettivo

1

.

Puntare il cannocchiale su un obiettivo chiaro

oppure tenere un foglio di carta bianco davanti

all’obiettivo

1

. Ruotare sull’oculare

6

 fino a

quando il reticolo è visibile in modo nitido e in

nero.

Puntare il cannocchiale sulla stadia di livellamento, se neces-

sario con l’ausilio del congegno di mira approssimativa

2

.

Ruotare sulla manopola per la messa a fuoco

16

 fino a quando

il campo di gradazione è visibile in modo nitido. Ruotando

l’azionamento di precisione laterale

14

, allineare precisamen-

te il reticolo al centro della stadia di livellamento.

Attacco treppiede

5/8"

5/8"

5/8"

5/8"

5/8"

5/8"

Peso in funzione della

EPTA-Procedure

01/2003

1,7 kg

1,7 kg

1,7 kg

1,7 kg

1,7 kg

1,7 kg

Tipo di protezione

IP 54 (protezione contro la polvere e contro gli spruzzi dell’acqua)

Apparecchio ottico

di livellamento

GOL 20 D

GOL 20 G

GOL 26 D

GOL 26 G

GOL 32 D

GOL 32 G

Per un’inequivocabile identificazione del Vostro strumento di misura fate riferimento al numero di serie

15

 riportato sulla targhetta di costruzione.

C

B

A

C

B

A

2.

1.
