Polski |
59
Bosch Power Tools
1 619 929 L41 | (18.6.12)

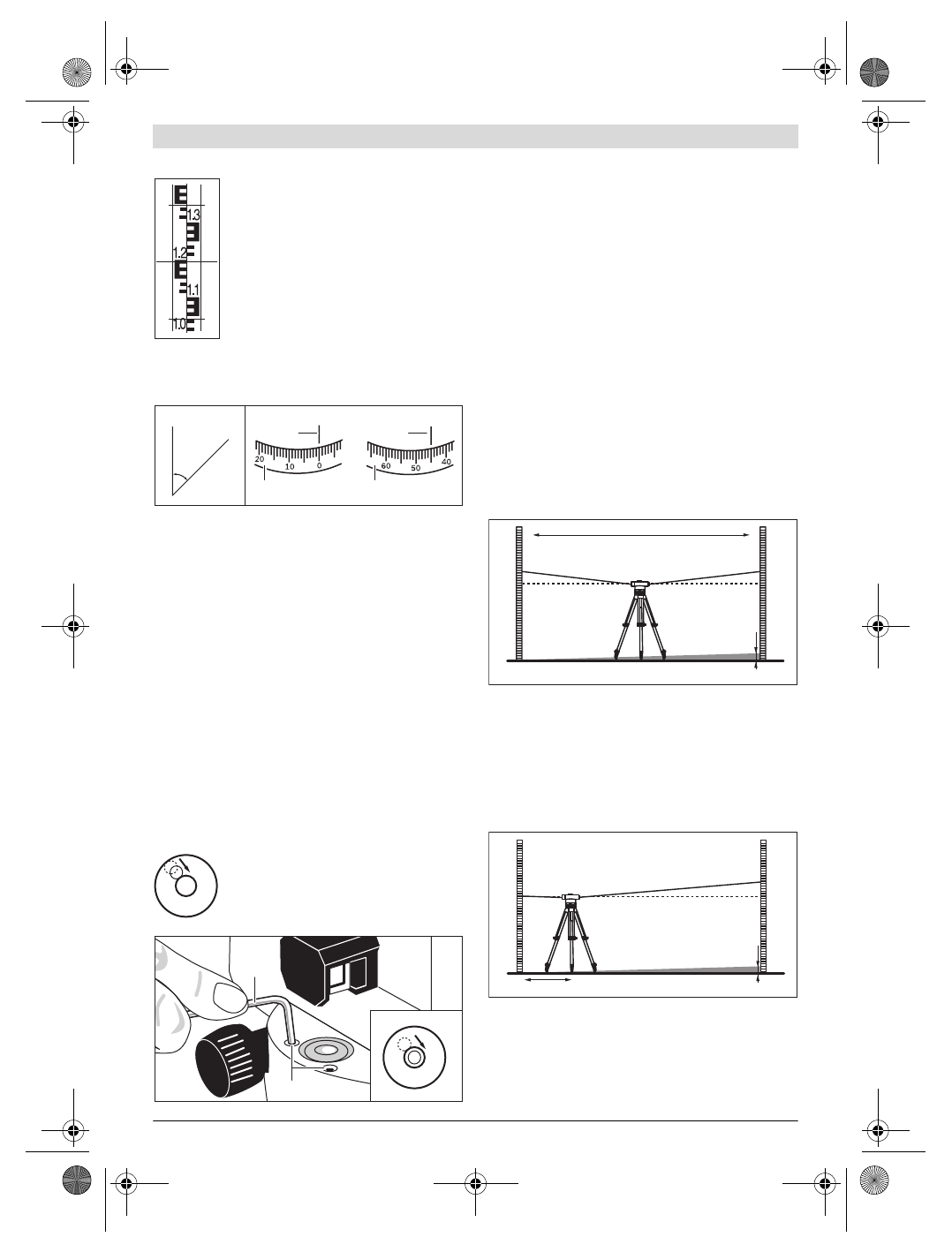

Pomiar odległości
Wycentrować urządzenie pomiarowe nad
punktem, od którego ma zostać mierzona
odległość.
Odczytać wysokość na łacie niwelacyjnej przy
górnej i dolnej kresce tarczy celowniczej.
Pomnożyć różnicę obu wysokości przez 100,
aby otrzymać odległość urządzenia
pomiarowego od łaty niwelacyjnej.
Pomierzona odległość na obrazku wynosi:
(1,347 m
–
1,042 m) x 100 = 30,5 m.
Pomiar kątów
Wycentrować urządzenie pomiarowe nad punktem, od
którego ma zostać pomierzony kąt.
Skierować urządzenie pomiarowe na punkt
A
. Obrócić koło
poziome
10
tak, aby punktem zerowym skierowane było do
znacznika odczytu
9
. Następnie skierować urządzenie
pomiarowe na punkt
B
. Odczytać kąt na znaczniku
9
.
GOL 20 D/GOL 26 D/GOL 32 D: Kąt pomierzony w przykła-
dzie: 45
°
.
GOL 20 G/GOL 26 G/GOL 32 G: Kąt pomierzony w przykła-
dzie: 45 gon.
Kontrola dokładności pomiaru urządzenia
Przed każdym użyciem urządzenia pomiarowego, a także po
dłużej trwającym transporcie konieczna jest kontrola
dokładności niwelacyjnej i dokładności wskazań urządzenia.
Kontrola libelli pudełkowej
Ustawić urządzenie pomiarowe za pomocą śrub pozio-
mujących
12
tak, aby pęcherzyk powietrza znajdował się
dokładnie pośrodku libelli pudełkowej
7
.
Obrócić lunetę o 180
°
. Jeżeli pęcherzyk powietrza nie znajduje
się w centrum libelki pudełkowej
7
, należy libelkę wyjustować.
Justowanie libelli pudełkowej
Pęcherzyk powietrza w libelce pudełkowej
7
należy ustawić w pozycji środkowej pomiędzy
pozycją końcową procesu kontrolnego a
pozycją centralną, przekręcając śruby
poziomujące
12
.
Za pomocą klucza imbusowego
17
należy kręcić śrubami
regulacyjnymi
11
tak długo, aż pęcherzyk powietrza znajdzie
się dokładnie pośrodku libelki pudełkowej.
Skontrolować libelkę obracając lunetę o 180
°
. W razie
konieczności powtórzyć cały proces justowania lub
skontaktować się z punktem serwisowym firmy Bosch.
Kontrola kompensatora
Po nastawieniu i zogniskowaniu urządzenia pomiarowego
pomierzyć wysokość według punktu referencyjnego.
Następnie wcisnąć przycisk blokady
8
kompensatora i po-
nownie go zwolnić. Ponownie zmierzyć wysokość wg punktu
referencyjnego.
Jeżeli obie wysokości nie są identyczne, urządzenie
pomiarowe należy oddać do naprawy w jednym z punktów
serwisowych firmy Bosch.
Kontrola siatki celowniczej
W celu przeprowadzenia kontroli należy ustalić odcinek
pomiarowy o długości ok. 30 metrów. Ustawić urządzenie
pomiarowe pośrodku, a łaty niwelacyjne
A
i
B
na obu końcach
odcinka pomiarowego.
Po nastawieniu i zogniskowaniu urządzenia pomiarowego
odczytać wysokość na obu łatach. Obliczyć różnicę
d
pomiędzy wysokością
a
1
na łacie niwelacyjnej
A
i wysokością
b
1
na łacie niwelacyjnej
B
.
Na przykład:
a
1
= 1,937 m
b
1
= 1,689 m
a
1
–
b
1
= 1,937 m
–
1,689 m = 0,248 m =
d
Ustawić urządzenie pomiarowe w odległości ok. 1 m od łaty
niwelacyjnej
A
. Po nastawieniu i zogniskowaniu urządzenia
pomiarowego odczytać wysokość
a
2
na łacie niwelacyjnej
A
.
Uprzednio otrzymaną wartość
d
należy odjąć od pomierzonej
wysokości
a
2
, aby otrzymać wartość zadaną wysokości
b
2
na
łacie niwelacyjnej
B
.
A
B
A
B
x°
9
10
9
10
17
11
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
A
B
1 m
a
2
b
2
a
2
– d = b
2
d
OBJ_BUCH-1239-002.book Page 59 Monday, June 18, 2012 10:51 AM
