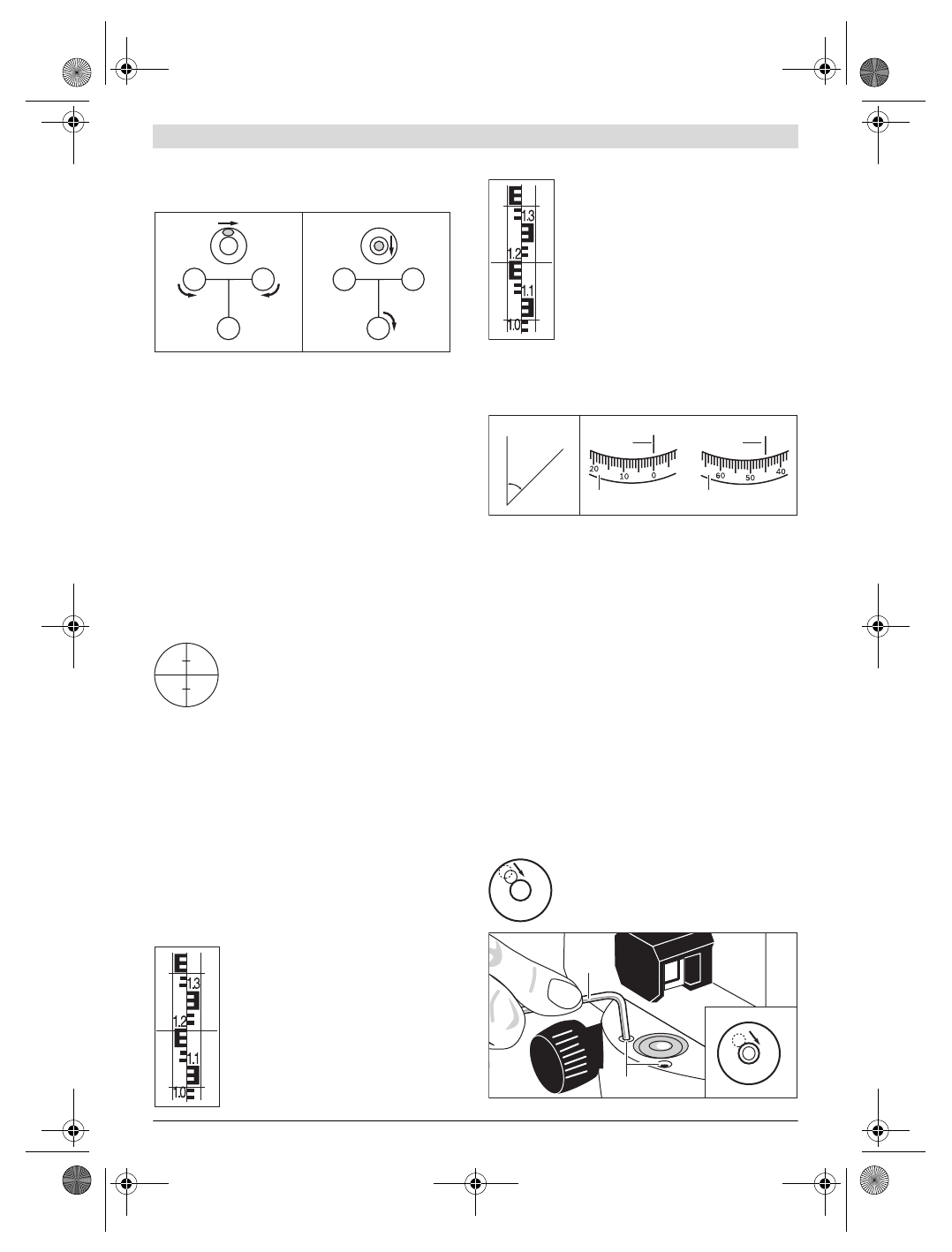

Mätverktygets inriktning

Rikta in mätverktyget med fotskruvarna

12

 så att luftblåsan

ligger i centrum på doslibellen

7

.

Ställ in luftblåsan mittemellan de båda skruvarna genom att

vrida första fotskruven

A

 och

B

. Vrid sedan den tredje fotskru-

ven

C

 tills luftblåsan ligger i doslibellens centrum.

Kompensatorn utjämnar avvikelser från mätverktygets hori-

sontalplan som eventuellt kvarstår efter doslibellens horison-

tering.
Kontrollera regelbundet under arbetets förlopp (t. ex. genom

att granska libellspegeln

3

) att luftblåsan befinner sig i dosli-

bellens centrum.

Centrera mätverktyget över en markpunkt

Centrera mätverktyget vid behov över en markpunkt. Häng

upp lodet

20

 på stativets låsskruv. Rikta upp mätverktyget

mot markpunkten genom att förskjuta mätverktyget på stati-

vet eller ställa in stativet.

Fokusera tubkikaren

Ta bort skyddslocket från objektivet

1

.

Rikta tubkikaren mot ett ljust objekt eller håll

ett vitt pappersark framför objektivet

1

. Vrid

okularet

6

 tills hårkorset är skarpt och kol-

svart.

Rikta tubkikaren mot nivelleringslattan, om så behövs, med

hjälp av grovsiktet

2

. Vrid fokuseringsknappen

16

 tills nivelle-

ringslattans skaldelning är skarp. Rikta hårkorset exakt mot

nivelleringslattans centrum genom att vrida sidofininställ-

ningen

14

.

Vid korrekt fokuserad tubkikare får hårkorset och nivelle-

ringslattans bild inte vara förskjutna mot varandra när ögat

rörs bakom okularet.

Mätfunktioner

Ställ alltid lodrätt upp nivelleringslattan. Rikta det inställda

och fokuserade mätverktyget mot nivelleringslattan så att

hårkorset ligger i mitten på nivelleringslattan.

Avläs höjden

Avläs höjden på nivelleringslattan vid hårkor-

sets mellersta streck.
På bilden uppmätt höjd: 1,195 m.

Mät avståndet

Centrera mätverktyget ovanför den punkt från

vilken avståndet ska mätas.
Avläs höjden på nivelleringslattan vid hårkor-

sets övre och undre streck. Multiplicera diffe-

rensen mellan de båda höjderna med 100 för

att få fram avståndet från mätverktyget till

nivelleringslattan.
På bilden uppmätt avstånd:

(1,347 m – 1,042 m) x 100 = 30,5 m.

Vinkelmätning

Centrera mätverktyget ovanför den punkt från vilken vinkeln

ska mätas.

Rikta mätverktyget mot punkten

A

. Vrid horisontalcirkelns

10

nollpunkten fram till avläsningsmärket

9

. Rikta sedan mätverk-

tyget mot punkten

B

. Avläs vinkeln vid avläsningsmärket

9

.

GOL 20 D/GOL 26 D/GOL 32 D: I exemplet uppmätt vinkel:

45 ° .
GOL 20 G/GOL 26 G/GOL 32 G: I exemplet uppmätt vinkel:

45 gon.

Kontroll av mätverktygets noggrannhet

Kontrollera mätverktygets nivellerings- och indikeringsnog-

grannhet innan arbetet påbörjas och efter en längre transport

av mätverktyget.

Kontrollera doslibellen

Rikta in mätverktyget med fotskruvarna

12

 så att luftblåsan

ligger i centrum på doslibellen

7

.

Vrid nu tubkikaren 180 ° . Om luftblåsan inte längre står i cen-

trum på doslibellen

7

 måste doslibellen justeras.

Dosenlibellens justering

Ställ in luftblåsan i doslibellen

7

 genom att

vrida fotskruvarna

12

 till ett läge mittemellan

kontrollförloppets slutläge och centrum.

C
