Provoz

f

Před každým začátkem práce a též po delší přepravě
měřicího přístroje zkontrolujte přesnost nivelace a
přesnost zobrazování měřícího přístroje.

f

Chraňte měřící přístroj před vlhkem a přímým
slunečním zářením.

f

Nevystavujte měřící přístroj žádným extrémním
teplotám nebo teplotním výkyvům.

Nenechávejte jej

např. delší dobu ležet v autě. Při větších teplotních
výkyvech nechte měřící přístroj nejprve vytemperovat, než
jej uvedete do provozu. Při extrémních teplotách nebo
teplotních výkyvech může být omezena přesnost přístroje.

f

Zabraňte jakýmkoli nárazům či pádům měřícího
přístroje.

Po silných vnějších účincích na měřící přístroj

byste vždy měli před další prací provést kontrolu přesnosti
(viz

„

Kontrola přesnosti měřícího přístroje

“

, strana 63).

f

Pokud měřící přístroj přepravujete na větší vzdálenosti
(např. v autě), vložte jej do dodávaného kufru. Dbejte
na správnou polohu měřícího přístroje v kufru.

Při

vložení do kufru bude kompenzátor zajištěn, jinak se může
při prudkých pohybech poškodit.

Ustavení/vyrovnání měřícího přístroje

Montáž na stativ

Stativ umístěte stabilně a spolehlivě proti převrácení nebo
sesmeknutí. Měřící přístroj nasaďte upnutím pro stativ

13

 na

závit stativu a pomocí zajišťovacího šroubu stativu jej pevně
přišroubujte.

Stativ nahrubo vyrovnejte.

Na krátké vzdálenosti lze měřící přístroj přenášet
namontovaný na stativu. Aby se přitom měřící přístroj
nepoškodil, musí se stativ při transportu držet svisle a nesmí
být např. podélně položený přes rameno.

Vyrovnání měřícího přístroje

Měřící přístroj vyrovnejte pomocí patkových šroubů

12

 tak,

aby se bublina nacházela ve středu krabicové vodováhy

7

.

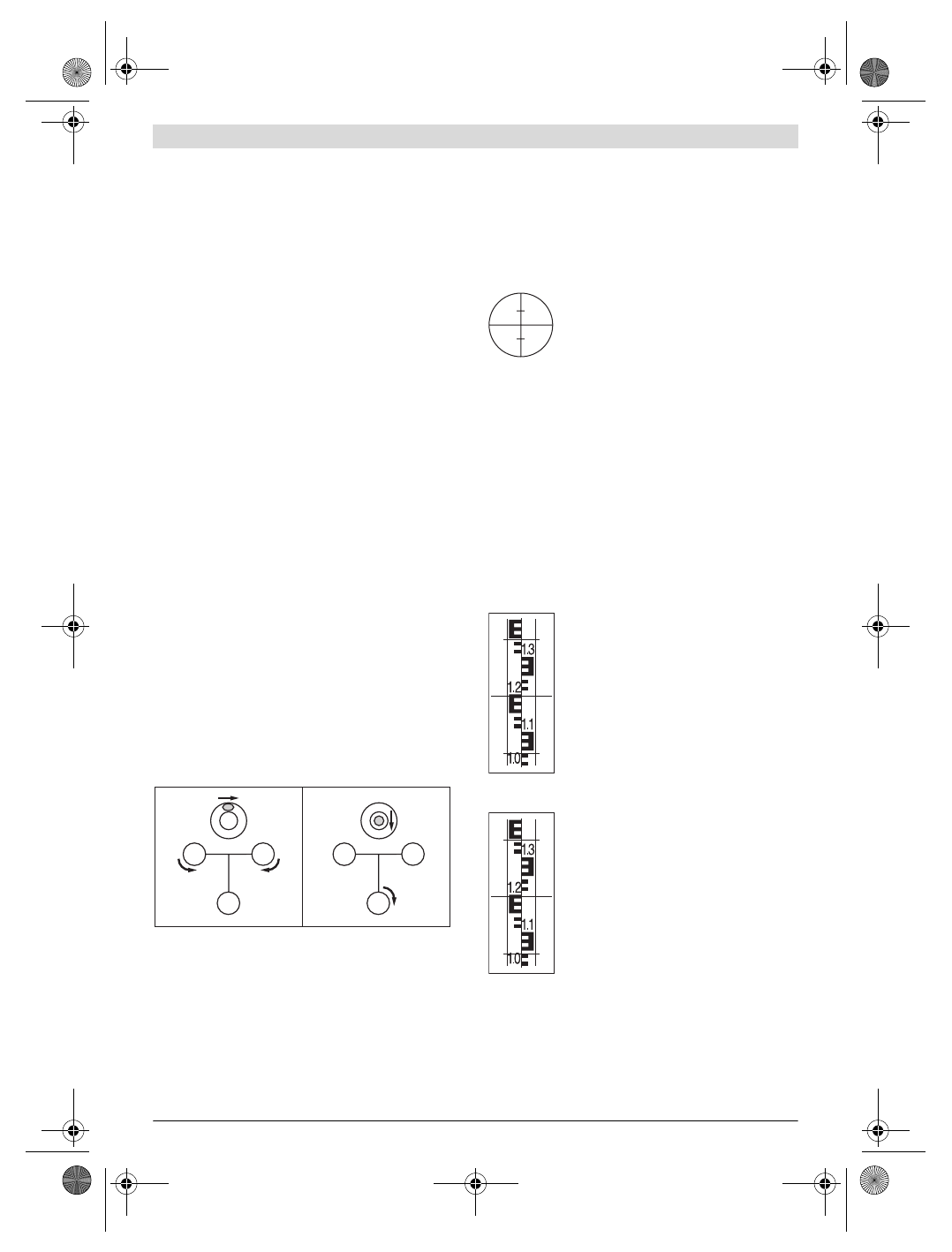

Otáčením prvních dvou patkových šroubů

A

 a

B

 dostaňte

bublinu do polohy uprostřed mezi těmito dvěma šrouby. Poté
otáčejte třetí patkový šroub

C

, až se bublina nachází ve středu

krabicové vodováhy.

Po ustálení krabicové vodováhy se dosud existující odchylky
měřícího přístroje od horizontály vyrovnají pomocí
kompenzátoru.

Během práce pravidelně kontrolujte (např. pohledem do
zrcátka vodováhy

3

), zda se bublina ještě nachází ve středu

krabicové vodováhy.

Středění měřícího přístroje nad bodem na zemi

Podle potřeby ustřeďte měřící přístroj nad bodem na zemi. K
tomu zavěste olovnici

20

 na zajišťovací šroub stativu. Měřící

přístroj vyrovnejte nad bodem na zemi tím, že buď posunete
měřící přístroj na stativu nebo stativ přemístíte.

Zaostření dalekohledu

Sejměte z objektivu

1

 ochranné víčko.

Nasměrujte dalekohled na světlý objekt nebo
podržte před objektivem

1

 bílý list papíru.

Otáčejte okulárem

6

, až je nitkový kříž vidět

ostře a sytě černě.

Nasměrujte dalekohled případně za pomoci hrubého
hledáčku

2

 na nivelační lať. Otáčejte zaostřovacím knoflíkem

16

, až je ostře vidět dělící pole nivelační latě. Vyrovnejte

otáčením bočního jemného převodu

14

 nitkový kříž přesně na

střed nivelační latě.

Při správně zaostřeném dalekohledu se nesmějí nitkový kříž a
obraz nivelační latě vůči sobě posouvat, když se oko za
okulárem pohne.

Měřící funkce

Nivelační lať postavte vždy přesně svisle. Nasměrujte
vyrovnaný a zaostřený měřící přístroj na nivelační lať tak, aby
nitkový kříž ležel na středu nivelační latě.

Odečtení výšky

Výšku odečtěte na nivelační lati u prostřední
rysky nitkového kříže.

V obrázku změřená výška: 1,195 m.

Měření vzdálenosti

Ustřeďte měřící přístroj nad bodem, od něhož
má být vzdálenost změřena.

Odečtěte výšku na nivelační lati u horní a dolní
rysky nitkového kříže. Vynásobte rozdíl obou
výšek číslem 100, abyste obdrželi vzdálenost
od měřícího přístroje k nivelační lati.

V obrázku změřená vzdálenost:
(1,347 m

–

1,042 m) x 100 = 30,5 m.

C

B

A

C

B

A

2.

1.
