24
| Português
1 619 929 L41 | (18.6.12)
Bosch Power Tools

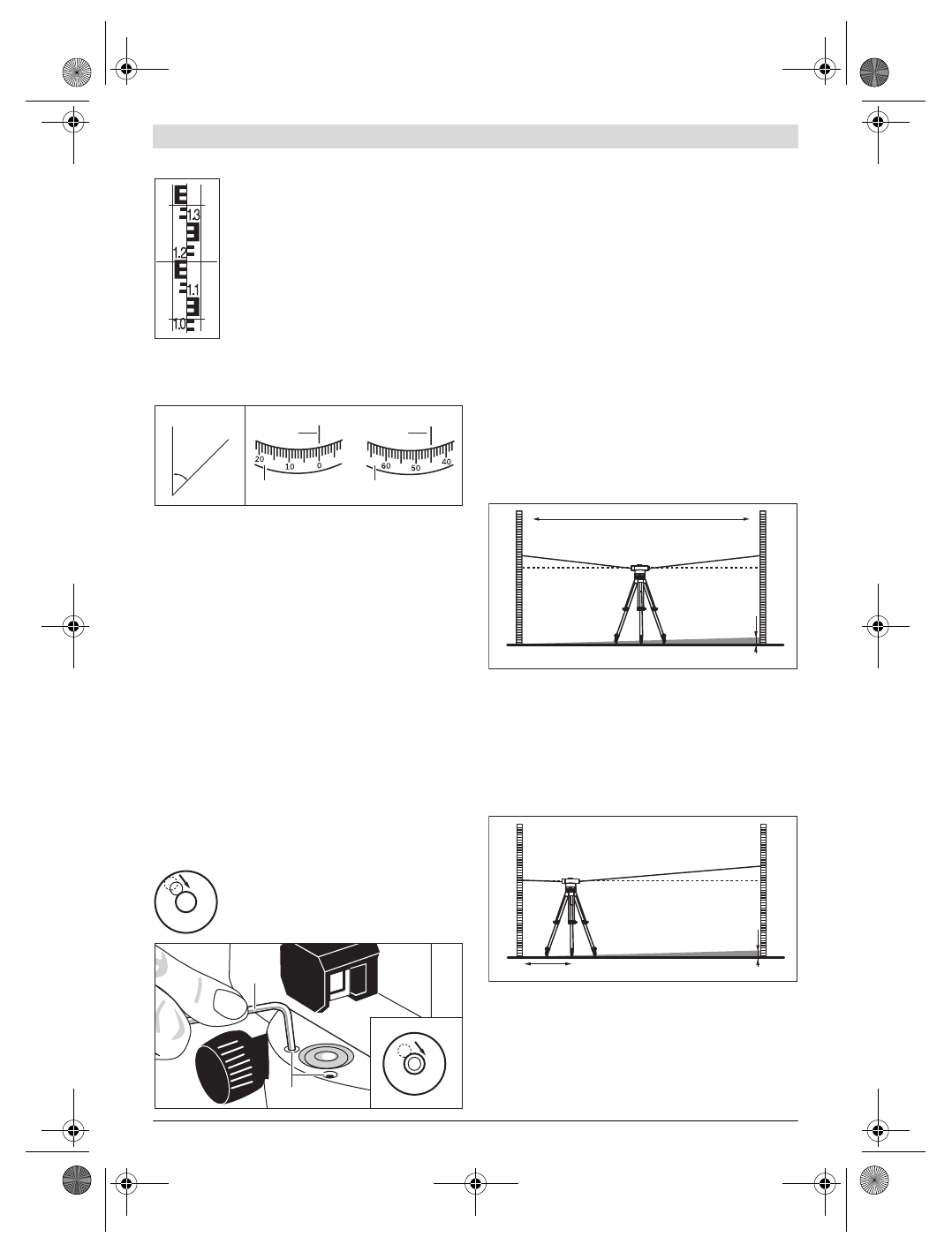

Medir distância
Centrar o instrumento de medição sobre o
ponto a partir do qual a distância deve ser me-
dida.
Ler a altura na régua de nivelamento no traço
superior e inferior do retículo. Multiplicar a di-
ferença entre as duas alturas com 100, para
manter a distância entre o instrumento de me-
dição e a régua de nivelamento.
A distância medida na figura:
(1,347 m – 1,042 m) x 100 = 30,5 m.
Medir ângulos
Centrar o instrumento de medição sobre o ponto a partir do
qual o ângulo deve ser medido.
Apontar o instrumento de medição para o ponto
A
. Girar o cír-
culo horizontal
10
com o ponto zero para a marcação de leitu-
ra
9
. Em seguida deverá apontar o instrumento de medição
para o ponto
B
. Ler o ângulo na marcação de leitura
9
.
GOL 20 D/GOL 26 D/GOL 32 D: Ângulo medido no exemplo:
45 ° .
GOL 20 G/GOL 26 G/GOL 32 G: Ângulo medido no exemplo:
45 gon.
Controlo de precisão do instrumento de medição
Sempre controlar a exactidão de nivelamento e de indicação do
instrumento de medição antes de começar a trabalhar, assim
como após um longo transporte do instrumento de medição.
Controlar o nível de bolha de ar
Alinhar o instrumento de medição com ajuda dos parafusos
de nivelamento
12
, de modo que a bolha de ar se encontre no
centro do nível de bolha de ar
7
.
Girar o telescópio por 180 ° . Se a bolha de ar não estiver mais
no centro do nível de bolha de ar
7
, será reajustar o nível de
bolha de ar.
Reajustar o nível de bolha de ar
Colocar a bolha de ar do nível de bolha de ar
7
numa posição central entre a posição final do
processo de controle e o centro, girando os pa-
rafusos dos pés
12
.
Girar, com ajuda da chave para parafusos sextavados inter-
nos
17
, os parafusos de ajuste
11
até a bolha de ar se encon-
trar no centro do nível de bolha de ar.
Controlar o nível de bolha de ar girando o telescópio 180 ° .
Repetir o processo de ajuste sempre que for necessário ou
entrar em contacto com o serviço pós-venda da Bosch.
Controlar o compensador
Após alinhar e focalizar o instrumento de medição deverá
medir a altura num ponto de referência. Premir em seguida o
botão de travamento
8
do compensador e em seguida soltar
de novo. Medir novamente a altura no ponto de referência.
Se as duas alturas não forem exactamente iguais, o instru-
mento de medição deverá ser reparado numa oficina de ser-
viço pós-venda Bosch.
Controlar a retícula
Para o controle é necessária uma distância de medição de
aprox. 30 m de comprimento. Colocar o instrumento de me-
dição no centro e as réguas de nivelamento
A
e
B
em ambas
as extremidades do percurso de medição.
Após alinhar e focalizar o instrumento de medição deverá ler
a altura em ambas as réguas de nivelamento. Calcular a dife-
rença
d
entre a altura
a
1
na régua de nivelamento
A
e a altura
b
1
na régua de nivelamento
B
.
Exemplo:
a
1
= 1,937 m
b
1
= 1,689 m
a
1
–
b
1
= 1,937 m – 1,689 m = 0,248 m =
d
Colocar o instrumento de medição a uma distância de aprox.
1 m da régua de nivelamento
A
. Após alinhar e focalizar o ins-
trumento de medição deverá ler a altura
a
2
na régua de nive-
lamento
A
.
Subtrair o valor
d
, calculado anteriormente, da altura medida
a
2
, para obter o valor nominal para a altura
b
2
na régua de
nivelamento
B
.
A
B
A
B
x°
9
10
9
10
17
11
A
B
30 m
a
1
b
1
d
a
1
– b
1
= d
A
B
1 m
a
2
b
2
a
2
– d = b
2
d
OBJ_BUCH-1239-002.book Page 24 Monday, June 18, 2012 10:51 AM
