 Français |

15

Bosch Power Tools

1 619 929 L41 | (18.6.12)

Tournez la première des deux molettes de nivellement

A

 et

B

afin de centrer la bulle d’air entre les deux molettes. Tournez

ensuite la troisième molette de nivellement

C

 jusqu’à ce que la

bulle d’air se trouve au centre du niveau à bulle circulaire.
Si, après le centrage du niveau à bulle circulaire, l’appareil de

mesure déviait de l’horizontale, les déviations seront com-

pensées par le compensateur.
Pendant le travail, contrôlez régulièrement (p. ex. en regar-

dant dans le miroir du niveau à bulle

3

) si la bulle d’air est tou-

jours au centre du niveau à bulle circulaire.

Centrer l’appareil de mesure au-dessus d’un point sur

le sol

Suivant le besoin, centrez l’appareil de mesure au-dessus

d’un point sur le sol. Accrochez à cet effet le fil d’aplomb

20

 à

la vis de blocage du trépied. Pointez l’appareil de mesure sur

le point de sol en déplaçant l’appareil de mesure sur le trépied

ou en déplaçant le trépied.

Mise au point de la lunette

Retirez le capot de protection de l’objectif

1

.

Pointez la lunette vers un arrière-plan clair ou

tenez une feuille de papier blanche devant l’ob-

jectif

1

. Tournez l’oculaire

6

 jusqu’à ce que le

réticule de visée soit bien défini et noir.

Pointez la lunette vers la mire de nivellement, si nécessaire, à

l’aide du viseur

2

. Tournez le bouton de mise au point

16

 jus-

qu’à ce que la graduation de la mire apparaisse nettement.

Pointez avec précision le réticule de visée sur le centre de la

mire de nivellement en tournant la vis tangente horizontale

14

.

Le réglage est correct si le réticule et son image ne se dépla-

cent pas, l’un par rapport à l’autre, lorsque l’observateur dé-

place son œil devant l’oculaire.

Fonctions de mesure

Veillez à toujours positionner la mire de nivellement verticale-

ment et avec précision. Pointez l’appareil de mesure aligné et

mis au point sur la mire de nivellement de sorte à ce que le

réticule de visée soit au centre de la mire de nivellement.

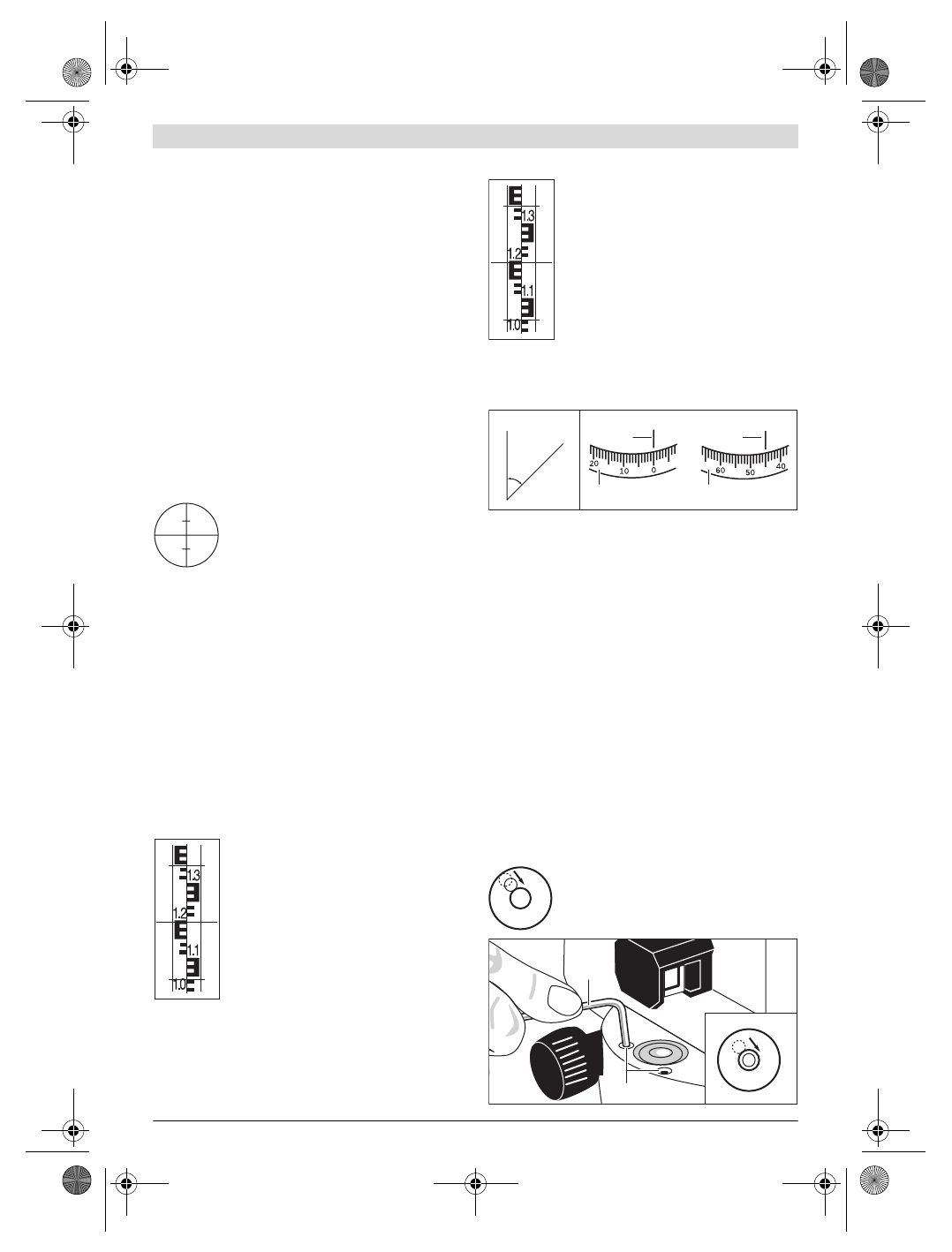

Lecture de hauteurs

Lisez la hauteur sur la mire de nivellement,

auprès du trait central du réticule de visée.
Hauteur mesurée dans la figure : 1,195 m.

Mesure de distances

Centrez l’appareil de mesure au dessus du

point à partir duquel la distance doit être me-

surée.
Lisez la hauteur sur la mire de nivellement,

auprès des traits supérieur et inférieur du réti-

cule de visée. Multipliez la différence des deux

hauteurs par 100 pour obtenir la distance entre

l’appareil de mesure et la mire de nivellement.
Distance mesurée dans la figure :

(1,347 m – 1,042 m) x 100 = 30,5 m.

Mesure d’angle

Centrez l’appareil de mesure au dessus du point à partir du-

quel l’angle doit être mesuré.

Pointez l’appareil de mesure sur le point

A

. A l’aide du plan cir-

culaire horizontal

10

, positionnez le point zéro sur le mar-

quage

9

. Pointez ensuite l’appareil de mesure sur le point

B

.

Lisez l’angle sur le marquage

9

.

GOL 20 D/GOL 26 D/GOL 32 D : Angle mesuré dans

l’exemple : 45 ° .
GOL 20 G/GOL 26 G/GOL 32 G : Angle mesuré dans

l’exemple : 45 gon.

Contrôle de la précision de l’appareil de mesure

Contrôlez la précision de nivellement et d’affichage de l’appa-

reil de mesure avant de commencer tout travail ainsi qu’après

un transport prolongé de l’appareil de mesure.

Contrôle du niveau à bulle circulaire

Alignez l’appareil de mesure à l’aide des molettes de nivelle-

ment

12

 de sorte que la bulle d’air se trouve au centre du ni-

veau à bulle circulaire

7

.

Tournez la lunette de 180° . Si la bulle d’air ne se trouve plus au

centre du niveau à bulle circulaire

7

, il faut réajuster ce dernier.

Réajuster le niveau à bulle circulaire

Positionnez la bulle d’air du niveau à bulle cir-

culaire

7

 à mi-chemin entre la position finale

du contrôle et le centre en tournant les molet-

tes de nivellement

12

.

A

B

A

B

x°

9

10

9

10

17

11
