Betrieb

f

Überprüfen Sie die Nivellier- und Anzeigegenauigkeit

des Messwerkzeugs vor jedem Arbeitsbeginn sowie

nach längerem Transport des Messwerkzeugs.

f

Schützen Sie das Messwerkzeug vor Nässe und direk-

ter Sonneneinstrahlung.

f

Setzen Sie das Messwerkzeug keinen extremen Tem-

peraturen oder Temperaturschwankungen aus.

Lassen

Sie es z. B. nicht längere Zeit im Auto liegen. Lassen Sie

das Messwerkzeug bei größeren Temperaturschwankun-

gen erst austemperieren, bevor Sie es in Betrieb nehmen.

Bei extremen Temperaturen oder Temperaturschwankun-

gen kann die Präzision des Messwerkzeugs beeinträchtigt

werden.

f

Vermeiden Sie jegliche Stöße oder Stürze des Mess-

werkzeuges.

Nach starken äußeren Einwirkungen auf das

Messwerkzeug sollten Sie vor dem Weiterarbeiten immer

eine Genauigkeitsüberprüfung durchführen (siehe

„Genauigkeitsüberprüfung des Messwerkzeugs“, Seite 6).

f

Setzen Sie das Messwerkzeug in den mitgelieferten

Koffer, wenn Sie es über größere Strecken (z. B. im

Auto) transportieren. Achten Sie auf die richtige Posi-

tion des Messwerkzeugs im Koffer.

Beim Einsetzen in

den Koffer wird der Kompensator verriegelt, der sonst bei

starken Bewegungen beschädigt werden kann.

Messwerkzeug aufstellen/ausrichten

Montage auf dem Stativ

Stellen Sie das Stativ stabil und gesichert gegen Umkippen

oder Verrutschen auf. Setzen Sie das Messwerkzeug mit der

Stativaufnahme

13

 auf das Gewinde des Stativs und schrau-

ben Sie das Messwerkzeug mit der Feststellschraube des Sta-

tivs fest.
Richten Sie das Stativ grob aus.
Über kürzere Strecken kann das Messwerkzeug montiert auf

dem Stativ getragen werden. Um das Messwerkzeug dabei

nicht zu beschädigen, muss das Stativ beim Transport senk-

recht gehalten werden und darf z. B. nicht längs über die

Schulter gelegt werden.

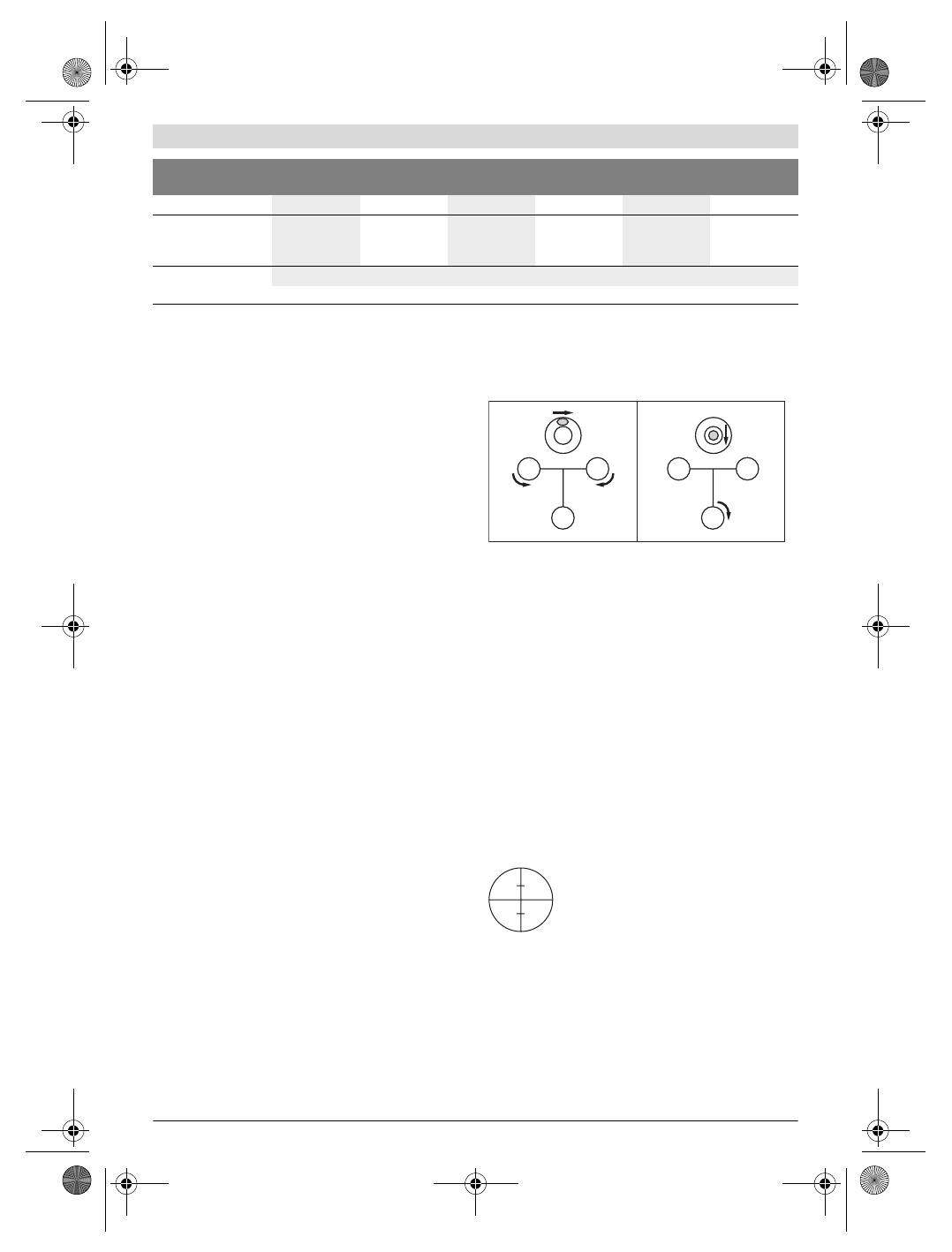

Messwerkzeug ausrichten

Richten Sie das Messwerkzeug mithilfe der Fußschrauben

12

so aus, dass sich die Luftblase im Zentrum der Dosenlibelle

7

befindet.

Bringen Sie die Luftblase durch Drehen der ersten beiden Fuß-

schrauben

A

 und

B

 in eine Position mittig zwischen diesen bei-

den Schrauben. Drehen Sie dann die dritte Fußschraube

C

, bis

sich die Luftblase im Zentrum der Dosenlibelle befindet.
Nach dem Einspielen der Dosenlibelle noch vorhandene Ab-

weichungen des Messwerkzeugs von der Waagerechten wer-

den durch den Kompensator ausgeglichen.
Kontrollieren Sie während der Arbeit regelmäßig (z. B. durch

Blick in den Libellenspiegel

3

), ob sich die Luftblase noch im

Zentrum der Dosenlibelle befindet.

Messwerkzeug über einem Bodenpunkt zentrieren

Zentrieren Sie bei Bedarf das Messwerkzeug über einem

Bodenpunkt. Hängen Sie dazu das Lot

20

 an die Feststell-

schraube des Stativs. Richten Sie das Messwerkzeug über

dem Bodenpunkt aus, indem Sie entweder das Messwerk-

zeug auf dem Stativ verschieben oder das Stativ verstellen.

Fernrohr fokussieren

Nehmen Sie die Schutzkappe vom Objektiv

1

.

Richten Sie das Fernrohr auf ein helles Objekt

oder halten Sie ein weißes Blatt Papier vor das

Objektiv

1

. Drehen Sie am Okular

6

, bis das Fa-

denkreuz scharf und tiefschwarz zu sehen ist.

Richten Sie das Fernrohr auf die Nivellierlatte, gegebenenfalls

mithilfe des Grobvisiers

2

. Drehen Sie am Fokussierknopf

16

,

bis das Teilungsfeld der Nivellierlatte scharf zu sehen ist.

Richten Sie durch Drehen des Seitenfeintriebs

14

 das Faden-

kreuz genau auf die Mitte der Nivellierlatte aus.
Bei richtig fokussiertem Fernrohr dürfen sich Fadenkreuz und

Bild der Nivellierlatte nicht gegeneinander verschieben, wenn

das Auge hinter dem Okular bewegt wird.

Stativaufnahme

5/8"

5/8"

5/8"

5/8"

5/8"

5/8"

Gewicht entsprechend

EPTA-Procedure

01/2003

1,7 kg

1,7 kg

1,7 kg

1,7 kg

1,7 kg

1,7 kg

Schutzart

IP 54 (staub- und spritzwassergeschützt)

Optisches Nivellier-

gerät

GOL 20 D

GOL 20 G

GOL 26 D

GOL 26 G

GOL 32 D

GOL 32 G

Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer

15

 auf dem Typenschild.
