14

 | Français

1 619 929 L41 | (18.6.12)

Bosch Power Tools

Fonctionnement

f

Contrôlez la précision de nivellement et d’affichage de

l’appareil de mesure avant de commencer tout travail

ainsi qu’après un transport prolongé de l’appareil de

mesure.

f

Protégez l’appareil de mesure contre l’humidité, ne

l’exposez pas directement aux rayons du soleil.

f

N’exposez pas l’appareil de mesure à des températures

extrêmes ou de forts changements de température.

Ne

le stockez pas trop longtemps dans une voiture par ex. S’il

est exposé à d’importants changements de température,

laissez-le revenir à la température ambiante avant de le re-

mettre en marche. Des températures extrêmes ou de forts

changements de température peuvent réduire la précision

de l’appareil de mesure.

f

Evitez les chocs ou les chutes de l’appareil de mesure.

Si l’appareil de mesure est soumis à de fortes sollicitations

extérieures, effectuez toujours un contrôle de précision

avant de continuer à travailler (voir « Contrôle de la préci-

sion de l’appareil de mesure », page 15).

f

Mettez l’appareil de mesure dans son coffret s’il doit

être transporté sur de longues distances (p. ex trans-

port en voiture). Veillez à bien positionner l’appareil de

mesure correctement dans son coffret.

Lorsque l’on pla-

ce l’appareil dans le coffret, le compensateur se verrouille

pour éviter ainsi l’endommagement de l’appareil de mesu-

re en cas de fortes secousses.

Mise en place et alignement de l’appareil de

mesure

Montage sur le trépied

Installez le trépied de manière à ce qu’il soit stable et ne puisse

pas basculer ou glisser. Fixez l’appareil de mesure avec le rac-

cord du trépied

13

 sur le filetage du trépied et verrouillez-le au

moyen de la vis de blocage du trépied.
Ajustez grossièrement le trépied.
En cas de transport de l’appareil de mesure sur de courtes dis-

tances, il est possible de le porter monté sur le trépied. Toute-

fois, pour éviter d’endommager l’appareil de mesure, veillez à

le transporter à la verticale plutôt qu’à l’horizontale sur votre

épaule, p. ex.

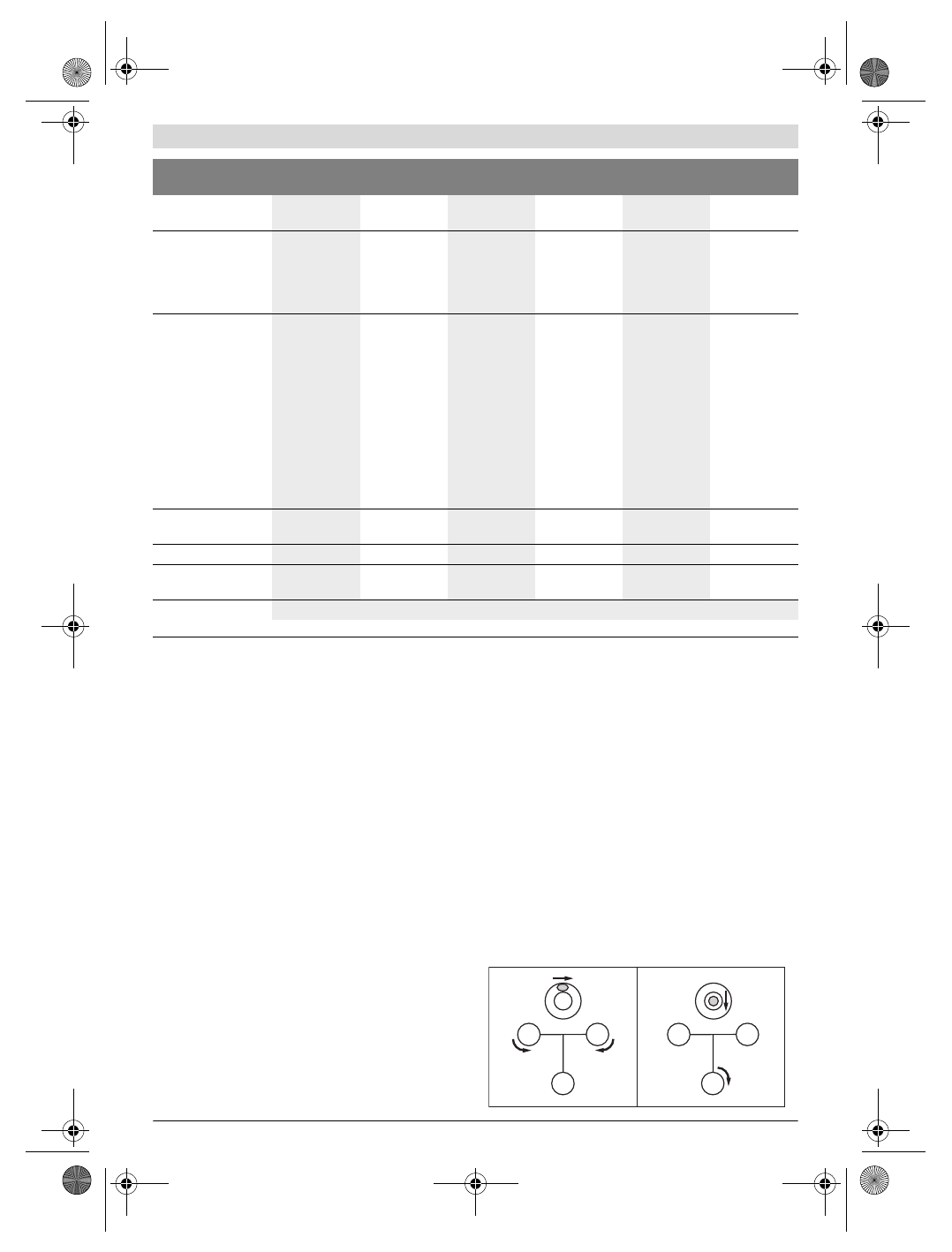

Aligner l’appareil de mesure

Alignez l’appareil de mesure à l’aide des molettes de nivelle-

ment

12

 de sorte que la bulle d’air se trouve au centre du ni-

veau à bulle circulaire

7

.

Précision du niveau à

bulle circulaire

8´/2 mm

8´/2 mm

8´/2 mm

8´/2 mm

8´/2 mm

8´/2 mm

Compensateur

– Plage de nivelle-

ment

– Amortissement

magnétique

±

15´

z

±

15´

z

±

15´

z

±

15´

z

±

15´

z

±

15´

z

Lunette

– Figure

– Grossissement

– Champ de vision

– Diamètre de

l’objectif

– Distance de mesure

minimale

– Facteur de grossis-

sement

– Constante d’addi-

tion

vertical

20x

1 ° 30´

36 mm

0,3 m

100

0

vertical

20x

1 ° 30´

36 mm

0,3 m

100

0

vertical

26x

1 ° 30´

36 mm

0,3 m

100

0

vertical

26x

1 ° 30´

36 mm

0,3 m

100

0

vertical

32x

1 ° 30´

36 mm

0,3 m

100

0

vertical

32x

1 ° 30´

36 mm

0,3 m

100

0

Graduation du plan

circulaire horizontal

1 °

1 gon

1 °

1 gon

1 °

1 gon

Raccord de trépied

5/8"

5/8"

5/8"

5/8"

5/8"

5/8"

Poids suivant EPTA-

Procedure 01/2003

1,7 kg

1,7 kg

1,7 kg

1,7 kg

1,7 kg

1,7 kg

Type de protection

IP 54 (étanche à la poussière et aux projections d’eau)

Outil de nivellement

optique

GOL 20 D

GOL 20 G

GOL 26 D

GOL 26 G

GOL 32 D

GOL 32 G

Le numéro de série

15

 qui se trouve sur la plaque signalétique permet une identification précise de votre appareil.

C

B

A

C

B

A

2.

1.
