 Nederlands |

33

Bosch Power Tools

1 619 929 L41 | (18.6.12)

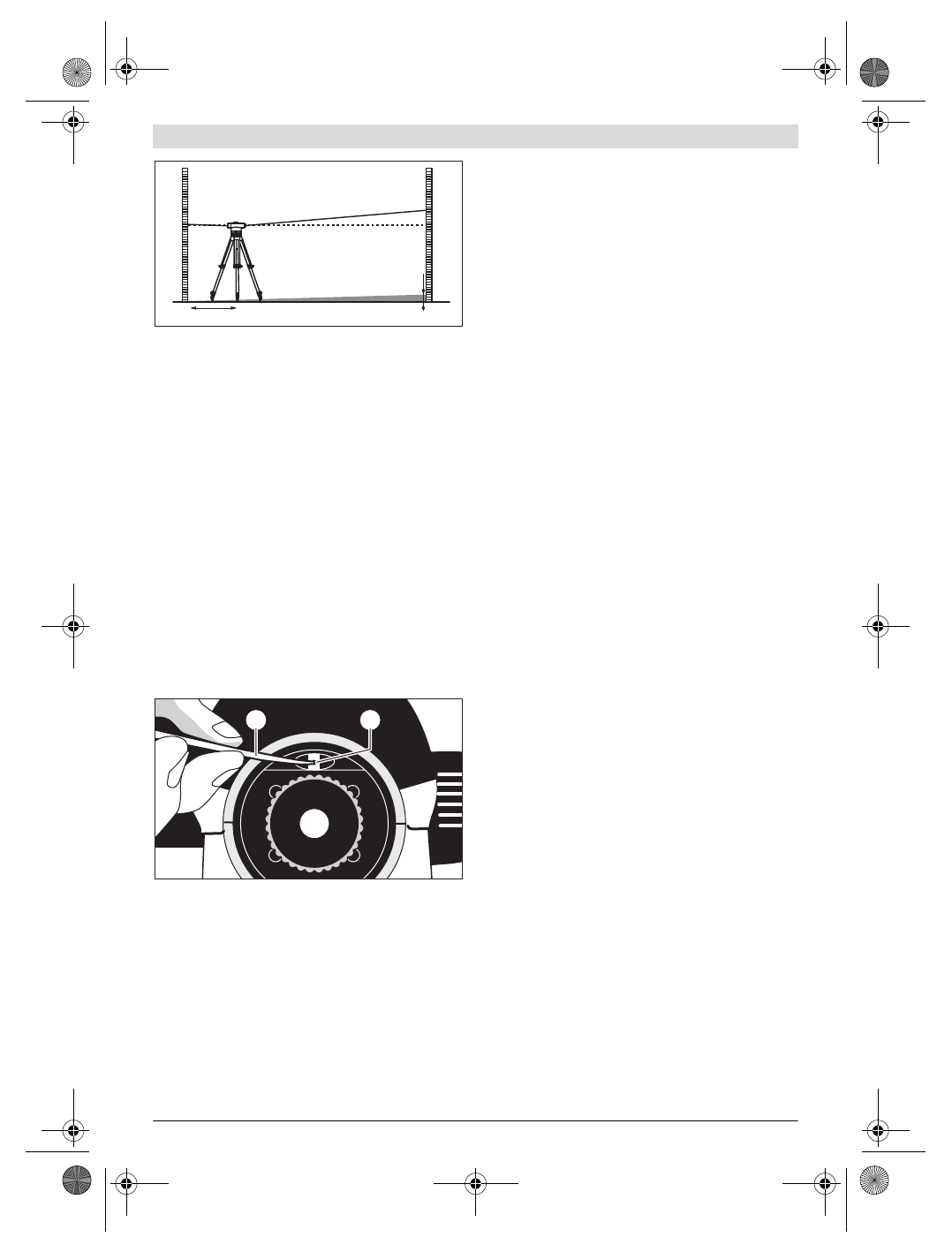

Stel het meetgereedschap op ca. 1 m afstand van waterpaslat

A

 op. Na het afstellen en focusseren van het meetgereed-

schap leest u de hoogte

a

2

 op de waterpaslat

A

 af.

Trek de eerder berekende waarde

d

 van de gemeten hoogte

a

2

 af om de gewenste waarde voor de hoogte

b

2

 op de water-

paslat

B

 te verkrijgen.

Meet de hoogte

b

2

 op de waterpaslat

B

. Wijkt de gemeten

waarde meer dan 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G)

resp. 2 mm (GOL 32 D/G) van de berekende gewenste waar-

de af, moet het draadkruis worden bijgesteld.
Voorbeeld:

a

2

= 1,724 m

d

= 0,248 m

a

2

–

d

= 1,724 m – 0,248 m = 1,476 m

GOL 20 D/G: De hoogte

b

2

 moet bij de meting 1,476 m

±

6 mm bedragen.

GOL 26 D/G: De hoogte

b

2

 moet bij de meting 1,476 m

±

3 mm bedragen.

GOL 32 D/G: De hoogte

b

2

 moet bij de meting 1,476 m

±

2 mm bedragen.

Draadkruis bijstellen

Schroef de oculairafdekking

4

 los. Draai met de instelstift

18

de instelschroef

5

 in resp. tegen de richting van de wijzers van

de klok tot bij de meting op de waterpaslat

B

 de berekende ge-

wenste waarde voor de hoogte

b

2

 bereikt wordt.

Schroef de oculairafdekking

4

 weer vast.

Voorbeeld:

Bij de meting van

b

2

 moet de waarde 1,476 m worden inge-

steld.
Controleer het draadkruis nogmaals. Herhaal de instelling in-

dien nodig of neem eventueel contact op met de klantenservi-

ce van Bosch.

Onderhoud en service

Onderhoud en reiniging

Bewaar en transporteer het meetgereedschap alleen in de

meegeleverde opbergkoffer.
Houd het meetgereedschap altijd schoon.
Dompel het meetgereedschap niet in water of andere vloei-

stoffen.
Verwijder vuil met een vochtige, zachte doek. Gebruik geen

reinigings- of oplosmiddelen.
Behandel de lenzen bijzonder voorzichtig. Verwijder stof al-

leen met een zachte kwast. Raak de lenzen niet met uw vin-

gers aan.
Laat het meetgereedschap en de opbergkoffer volledig dro-

gen voordat u deze wegzet. In de opbergkoffer bevindt zich

een zakje met droogmiddel dat vocht bindt. Vervang het re-

gelmatig door een nieuw zakje.
Mocht het meetgereedschap ondanks zorgvuldige fabricage-

en testmethoden toch defect raken, dient de reparatie te wor-

den uitgevoerd door een erkende klantenservice voor Bosch

elektrische gereedschappen. Open het meetgereedschap

niet.
Vermeld bij vragen en bestellingen van vervangingsonderde-

len altijd het uit tien cijfers bestaande zaaknummer volgens

het typeplaatje van het meetgereedschap.
Verzend in het geval van een reparatie het meetgereedschap

in de opbergkoffer.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie

en onderhoud van uw product en over vervangingsonderde-

len. Explosietekeningen en informatie over vervangingson-

derdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onze klantenservice adviseren u graag

bij vragen over de aankoop, het gebruik en de instelling van

producten en toebehoren.

Nederland

Tel.: +31 (076) 579 54 54

Fax: +31 (076) 579 54 94

E-mail: gereedschappen@nl.bosch.com

België

Tel.: +32 2 588 0589

Fax: +32 2 588 0595

E-mail: outillage.gereedschap@be.bosch.com

Afvalverwijdering

Meetgereedschappen, toebehoren en verpakkingen dienen

op een voor het milieu verantwoorde manier te worden herge-

bruikt.

Wijzigingen voorbehouden.

A

B

1 m

a

2

b

2

a

2

 – d = b

2

d

18

5
